9.) Schnittstellenwandler SW-232/422
- Der Wandler ist in oder bei der BMZ zu montieren.
- Die Signalleitungen sind über Optokoppler galvanisch getrennt.
- Die RS 232 (TxD, RxD, GND) ist mit der BMZ zu verbinden.
- Die RS 422 (E-, E+, S-, S+) ist mit dem FAT bzw. der RE-CPU zu verbinden.

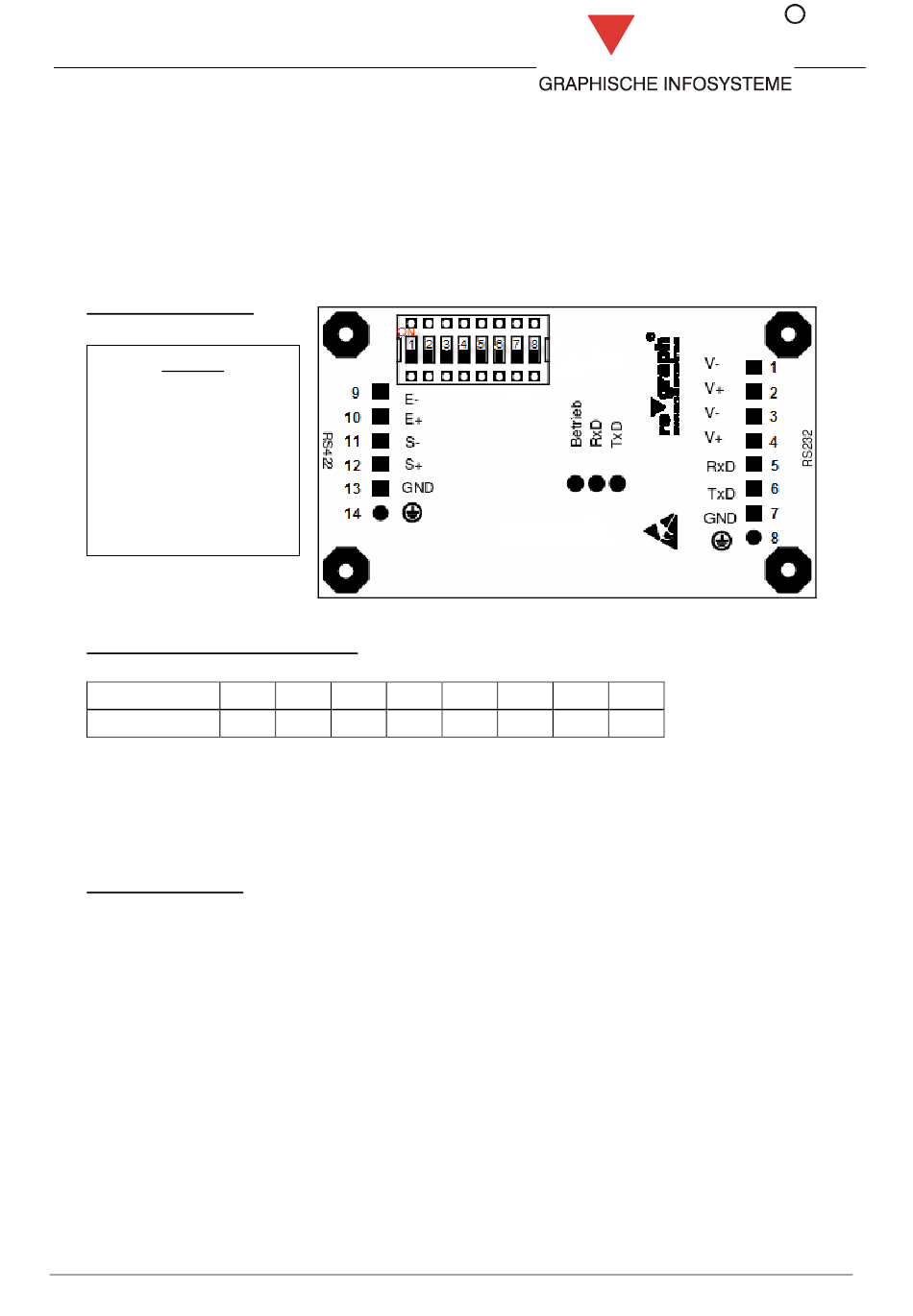

Baugruppenansicht:
Achtung !
Beim Anschluß der RS 422
Leitungen ist darauf zu
achten, dass die
Sendeleitungen (S+ und S-
) sowie die
Empfangsleitungen (E+
und E-) jeweils ein
verdrilltes Adernpaar sind.
Einstellung Schnittstelle RS 422:
DIL-Schalter
RS422
Bei langen Entfernungen oder bei Verbindungsproblemen sollten die DIL-Schalter 1-6
auf ON gestellt werden.
Technische Daten:
Spannungsversorgung: 9-30VDC
Stromaufnahme max.: 25mA bei 24VDC / 44mA bei 12VDC
PAT10 - Handbuch / Anschlussbeschreibung, Revision 15
1
2
3
OFF OFF OFF OFF OFF OFF frei
re graph
(siehe auch Kap. 2)
4
5
6
7
Seite 16 (19)
