R
re graph

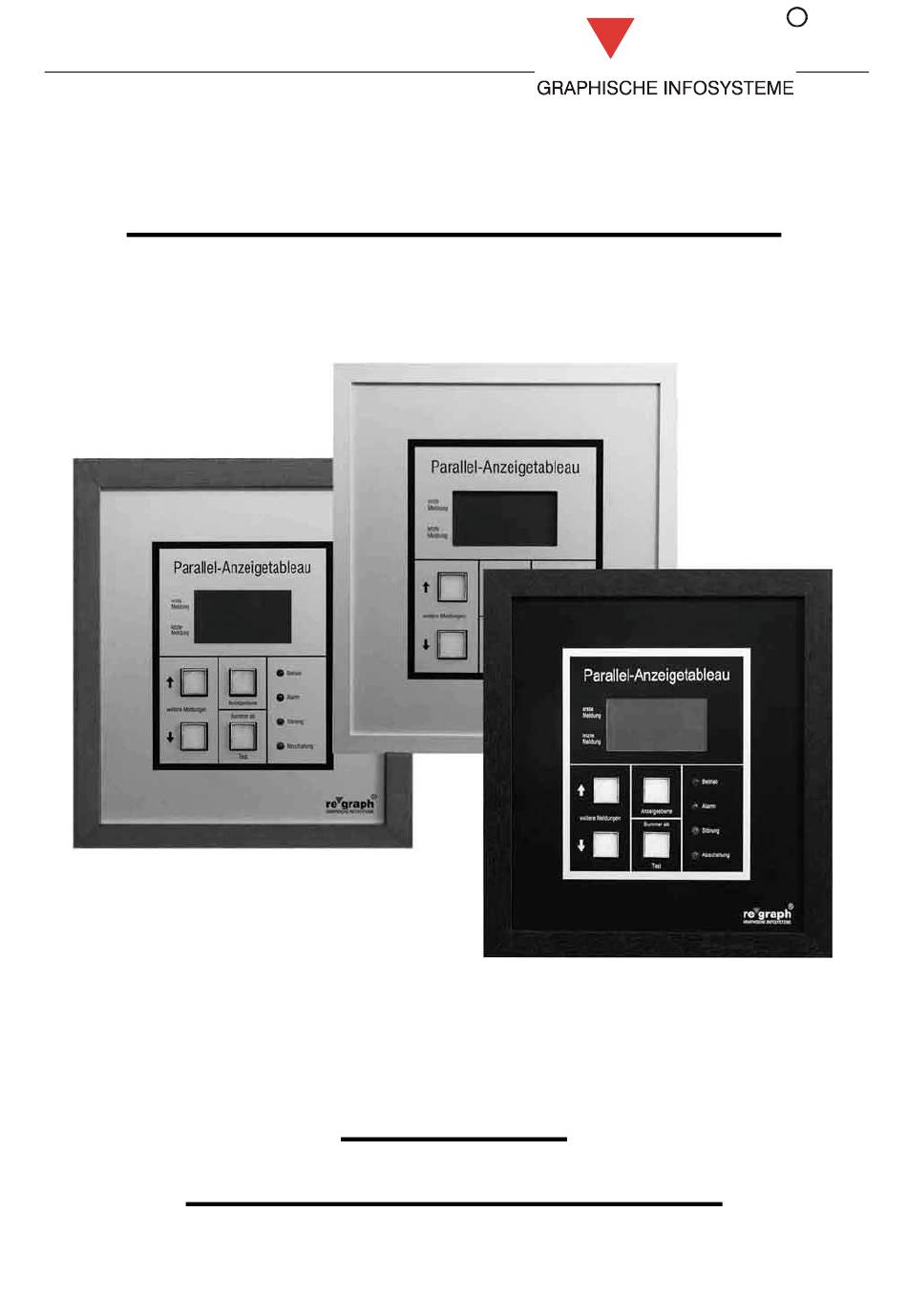

Parallel-Anzeigetableau (PAT)
Handbuch
Anschlussbeschreibung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für regraph PAT

Inhaltszusammenfassung für regraph PAT

  • Seite 1 Parallel-Anzeigetableau (PAT) Handbuch Anschlussbeschreibung...

  • Seite 2: Inhaltsverzeichnis

    2.5 Anschluss direkt an TTY der GMA (max. 1000m Entfernung) 2.6 Anschluss über Wandler SW-TTY/232 (max.1000m Entfernung) 3. Schnittstellen / Störungs- und Zusatzrelais / Schalter (Jumper) 3.1 Schnittstellenmodule 4. Firmware-Update / PAT - Einstellungen (EEPROM) 5. Service-Schnittstelle Platinenansicht 7. Technische Daten 8.

  • Seite 3: Funktionsbeschreibung

    Einsatzkräften der Feuerwehr den Brandort eindeutig und präzise zu beschreiben. Bedienung / Funktion: Das PAT verfügt über ein Display zur Anzeige der Meldungstexte für Alarm-, Störungs- und Abschaltungsmeldungen. Hierbei wird die erste Meldung in der oberen Hälfte und die letzte Meldung in der unteren Hälfte im Display dargestellt.
  • Seite 4 Testbetrieb: Wird die Taste "Summer ab" ca. 5 Sekunden gedrückt, so schaltet das PAT in den Testbetrieb. Im Testbetrieb sind alle Segmente der Anzeige, alle Leuchtdioden sowie der Summer eingeschaltet. Der Testbetrieb wird durch loslassen der Taste "Summer ab"...

  • Seite 5: Anschlussbeschreibung

    2.) PAT-Anschlussbeschreibung (siehe auch Kapitel "Platinenansicht") 2.1 Anschluss direkt an RS232/V24 der GMA (bis max. 15m Entfernung) Der Anschluss des PAT direkt an die RS232/V24 Schnittstelle der GMA erfolgt über insgesamt 5 Adern (TxD, RxD, GND, +UB, 0V). RS 232 max.

  • Seite 6: Anschluss Mehrerer Pat's (Kaskadierung)

    2.3 Anschluss mehrerer PAT’s (Kaskadierung) Die Kaskadierung mehrerer PAT’s basiert auf einem Master-Slave-System und erfolgt durch jeweils 4 Adern (S+, S-, +UB, 0V). Zwischen den PAT’s besteht jeweils ein eigener Bus. Somit kann die Entfernung zwischen den einzelnen PAT’s bis zu 1000m betragen.

  • Seite 7: Anschluss Direkt An Tty Der Gma (Max. 1000M Entfernung)

    2.6 Anschluss über Schnittstellenwandler SW-TTY/232 an TTY-Schnittstelle der GMA (max.1000m Entfernung) Der Anschluss an die TTY-Druckerschnittstelle der GMA zum Schnittstellenwandler erfolgt durch 4 Adern (Tx+, Tx-, +UB, 0V) und vom Schnittstellenwandler zum PAT durch 5 Adern (TxD, RxD, GND, +UB, 0V). Schnittstellen-...

  • Seite 8: Schnittstellen / Störungs- Und Zusatzrelais / Schalter (Jumper)

    3.) Schnittstellen / Störungs- und Zusatzrelais / Schalter (Jumper) Das PAT verfügt über 3 Schnittstellen, wovon 1 Schnittstelle als Service-Schnittstelle verwendet wird. Die beiden anderen können wahlweise mit RS232(V24), TTY- sowie RS422/RS485-Schnittstellenmodulen bestückt werden. Diese Module stehen auch mit einer galvanischen Trennung zur Verfügung.
  • Seite 9 re graph Störungsrelais: Das Störungsrelais ist in Ruhe angezogen, wodurch die Kontakte 2+3 verbunden sind. Bei einer FAT-Störung fällt das Relais ab, wodurch sich die Kontakte 1+2 verbinden. Kontakte in Ruhe bei Störung Zusatzrelais: Das Zusatzrelais ist optional. Es kann je nach Softwareeinstellung bzw. Firmware des FAT für unterschiedliche Zwecke verwendet werden.

  • Seite 10: Schnittstellenmodule

    3.1 Schnittstellenmodule Folgende Schnittstellenmodule sind für das PAT verfügbar: Ohne galvanische Trennung - RS232(V24)-Modul (SM-232) - TTY-Modul – nur Empfänger (SM-TTY) - RS422/485-Modul (SM-422/485) - RS485-Modul (SM-485/X) Mit galvanischer Trennung - RS232(V24)-Modul mit galvanischer Trennung zur BMZ (SM-232-GT) - RS422/485-Modul mit galvanischer Trennung zur BMZ (SM-422/485-GT) 3.2 Konfiguration und Abschlusswiderstände...
  • Seite 11 re graph 3.2.2 RS422/485-Modul – Bezeichnung: SM-422/485 Verwendung für RS422 (nur Terminierung) ohne galvanische Trennung. Das Modul wird ab Juni 2007 im RS485 Bus durch das SM-485/X (Beschreibung siehe 3.2.1) ersetzt (mit Terminierung und Vorspannung). Das Modul wird somit nur noch für RS 422 eingesetzt.

  • Seite 12: Firmware-Update / Pat-Einstellungen (Eeprom)

    4.) Firmware-Update / PAT-Einstellungen (EEPROM) Zum Firmware-Update des PAT wird ein PC (Laptop), ein serielles 1:1 Kabel (kein Nullmodemkabel) sowie das entsprechende update benötigt. Vorgehensweise: 1. Programmierkabel mit dem PC und dem eingeschalteten PAT verbinden 2. Programm "update.bat" doppelklicken Die Datei "update.bat"...

  • Seite 13: Service-Schnittstelle

    5.) Service-Schnittstelle Bei Störungen oder zur Fehlersuche verfügt das PAT über eine Service-Schnittstelle. Hierzu ist ein PC/Laptop durch ein serielles 1:1 Kabel (kein Nullmodemkabel) mit dem PAT zu verbinden. Vorgehensweise mit Windows Hyperterminal: 1. Programmierkabel mit dem PC und dem eingeschalteten PAT verbinden 2.

  • Seite 14: Platinenansicht

    re graph 6.) Platinenansicht Steckmodul Kontrast Schnittstelle 1 Textdisplay RXD1 TXD1 Grafik- / Textdisplay Betrieb Kontrast Meldungen RXD2 Anzeigeebene Grafikdisplay TXD2 Alarm PWR1 PWR2 Störung Meldungen Summer RESET LOAD Abschaltung SERVICE FBF-D / RE-XCARD = Schnittstelle zur BMZ (optional mit galvanischer Trennung) = Schnittstelle für FATs (Kaskadierung) oder zum Anschluss von FBF-ABG / RE-NET-Bus = Service-Schnittstelle (serielles 1:1 Kabel erforderlich), zur Diagnose und ggf.

  • Seite 15: Technische Daten

    re graph 7.) Technische Daten Betriebsspannung: 10 bis 30V Stromaufnahme (Ruhe)* - Textdisplay: 36mA bei 24V; 54mA bei 12V Stromaufnahme (Alarm)* - Textdisplay: 97mA bei 24V; 173mA bei 12V Stromaufnahme (Ruhe)* - Grafikdisplay: 40mA bei 24V; 64mA bei 12V Stromaufnahme (Alarm)* - Grafikdisplay: 111mA bei 24V;...

  • Seite 16: Problembehebung, Fehlersuche

    Überspannung auf - Schutzschaltung blockiert die Schnittstellen oder -wandler. Verbindung. Geräte 15 Min. (z.B. durch Unwetter, etc.) lang spannungsfrei setzen. Das PAT steht nicht im - JP1 auf LOAD stecken Kap. 3+6 Ein update läßt Programmiermodus. sich nicht Auf die Schnittstelle COM 1 - PC neu starten einspielen.

  • Seite 17: Schnittstellenwandler Sw-232/422 (Optional)

    re graph 9.) Schnittstellenwandler SW-232/422 (siehe auch Kap. 2) - Der Wandler ist in oder bei der BMZ zu montieren. - Die Signalleitungen sind über Optokoppler galvanisch getrennt. - Die RS 232 (TxD, RxD, GND) ist mit der BMZ zu verbinden. - Die RS 422 (E-, E+, S-, S+) ist mit dem FAT bzw.
  • Seite 18 10.) Schnittstellenwandler SW-TTY/232 (siehe auch Kap. 2) - Der Wandler ist in oder am PAT zu montieren. - Die Signalleitungen sind über Optokoppler galvanisch getrennt. - TTY ist mit der GMA zu verbinden. Hierbei ist die Spannungsversorgung galv. getrennt.
  • Seite 19 re graph Notizen: PAT10 - Handbuch / Anschlussbeschreibung, Revision 15 11.08.14 Seite 18 (19)
  • Seite 20 GmbH Kornwestheimer Str. 188 70825 Korntal-Münchingen Service-Hotline: 07150 / 3026-72 Service-email: info@regraph.de PAT10 - Handbuch / Anschlussbeschreibung, Revision 15 11.08.14 Seite 19 (19)
