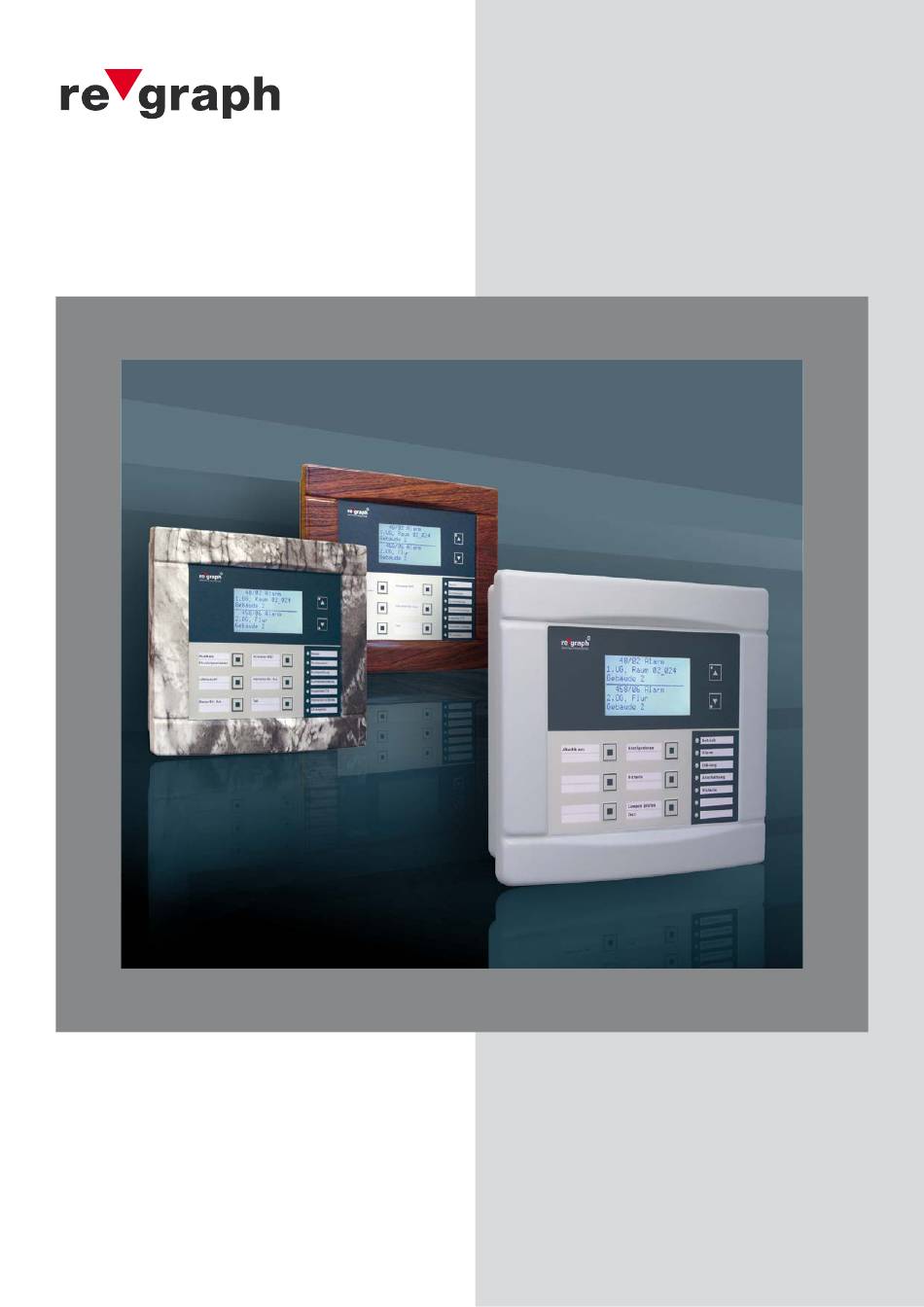

- Seite 1 Parallel-Anzeigetableau PAT2 Technisches Handbuch...
- Seite 2 12.2015 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5...
-
Seite 3: Inhaltsverzeichnis
Klemmen- und Steckerbelegung ..................7 Peripheriemodul (PM) ..................7 Anschlussbeispiel im R2-Stich-Betrieb mit 2 PAT2 .............13 Firmware-Update / PAT2-Einstellungen (EEPROM) .............14 Problembehebung, Fehlersuche .................15 Stichbetrieb ....................... 15 Ringbetrieb ......................16 Allgemein ......................17 12.2015 PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5... -
Seite 4: Allgemeine Funktionsbeschreibung
Feuerwehr den Brandort eindeutig und präzise zu beschreiben. Die in der BMZ versorgten Texte werden im Ereignisfall direkt und automatisch von der BMZ übernommen. Zudem verfügt das PAT2 über 4 vorbelegte Tasten, welche der Funktionalität des Feuerwehr-Anzeigetableaus (FAT) nach DIN 14662 entsprechen. Das PAT2 wird auf den redundanten APLIMO-Ring als Peripherie- modul (PM) aufgeschaltet. -
Seite 5: Bedienung / Funktion

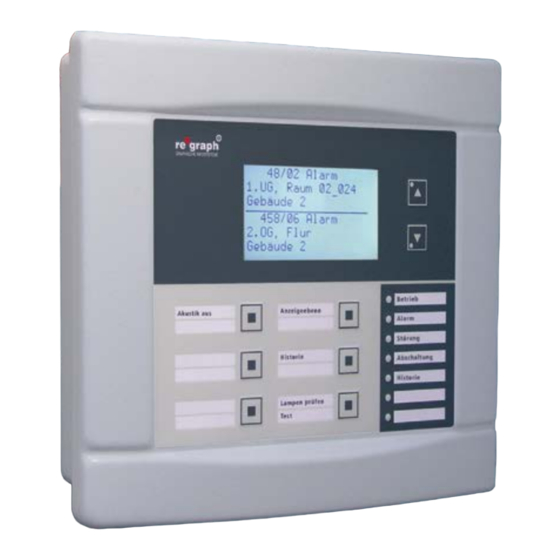

Allgemeine Funktionsbeschreibung Bedienung / Funktion Das PAT2 verfügt über ein Display zur Anzeige der Meldungstexte für Alarm-, Störungs- und Abschaltungsmeldungen. Zudem über 6 Tasten und 7 LED´s jeweils mit eigens anpassbaren Beschriftungsstreifen. Anzeigen Betrieb (grüne LED): Zeigt den Betriebszustand an. Diese LED leuchtet dauerhaft, solange das Gerät eingeschaltet ist. -
Seite 6: Tastenbelegung
Anzeigeebenen an, so wird dies über die entspre- chenden Leuchtdioden signalisiert und können mit der Taste „Anzeigeebene“ durchgeschaltet werden. Historie Alle im PAT2 angezeigten Meldungen werden als Historie gespeichert. Standardmäßig werden nur Alarme in der Historie abgelegt. Optional können auch Störungen und Abschaltungen gespeichert werden. -
Seite 7: Klemmen- Und Steckerbelegung
Peripheriemodul (PM) Anschaltschema PAT2 Das PM ist die Grundplatine des Parallel-Anzeigetableaus (PAT2) und wird über den APLIMO-Ring betrieben. An Klemme X1 erhält das Peripheriemodul die redundante Spannungsversorgung. An X2 steht ein Zusatzrelais zur Verfügung. An Klemme X3 befindet sich das Störungsrelais, welches bei einem Fehler abfällt. Über die Schnittstellen X5 und X6 empfängt das PM die Daten aus dem APLIMO-Ring. - Seite 8 Klemmen- und Steckerbelegung Peripheriemodul (PM) Die Abbildung zeigt eine Ansicht des Peripheriemoduls (PM), welches die Grundplatine des PAT2 darstellt. Platinenansicht Peripheriemodul Klemme X1 An Klemme X1 des Peripheriemoduls (PM) werden die beiden redundanten Spannungsversorgungen auf die entsprechenden Ein- gänge aufgeschaltet.
- Seite 9 Der Eingang (IN2) kann bei Bedarf firmwareabhängig aktiviert werden. In der Standardfirmware ist der Eingang deaktiviert. Eine Option der Verwendung wäre als Revisionseingang bei einer ESPA-Auskopplung. So kann die Weiterleitung der Daten über ESPA während der Wartung deaktiviert werden. Belegung PM IN2+ IN2- 12.2015 PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5...
- Seite 10 Tabelle dargestellt ist. X4-X6 RS485- RS422- RS232- TTY- Schnittstelle Schnittstelle Schnittstelle Schnittstelle Die Anschaltung für den RS485 – R2-Stichbetrieb erfolgt über die Schnittstellen COM2 (X5) und COM3 (X6). COM1 (X4) bleibt hierfür unbelegt. 12.2015 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5...
-
Seite 11: Stiftleisten Und Jumper X7 Und X8
Die beiden Pull-Widerstände für die Vorspannung werden durch das Setzen der Jumper 4 und 5 zugeschaltet. Diese dürfen im R2- nur jeweils auf einer Stichseite Stich (COM2) aktiviert werden. Auslieferungszustand – RS485. Jumper COM1-COM3 12.2015 PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5... -
Seite 12: Technische Daten
Klemmen- und Steckerbelegung Klemmen X10 bis X12 An Klemme X10 wird beim PAT2 die Bedieneinheit angeschaltet. Die Klemmen X11 und X12 stehen für spätere Erweiterungen zur Verfügung. Technische Daten: Versorgungsspannung PAT2: 10..30 V Stromaufnahme (Ruhe): 40mA bei 24V; 64mA bei 12V Stromaufnahme (Alarm): 111mA bei 24V;... -
Seite 13: Anschlussbeispiel Im R2-Stich-Betrieb Mit 2 Pat2
Für eine fehlerfreie Funktion müssen die PAT2 mit der richtigen Firmware und den gewünschten EEPROM-Einstellungen versorgt werden. Die PAT2 müssen nicht in der Reihenfolge der Ring- bzw. Node-Adresse verdrahtet sein. Es muss nur darauf geachtet werden, dass jede Adresse nur einmal im System vorkommt. -
Seite 14: Firmware-Update / Pat2-Einstellungen (Eeprom)
Zum Firmware-Update des PAT2 wird ein PC (Laptop), ein USB-Kabel sowie das entsprechende Update benötigt. Um eventuelle Beschädigungen durch Fremdspannung am PAT2 zu vermeiden, wird empfohlen den Laptop für das Update vom Netz zu trennen und die Verbindung zur Platine erst im Akkubetrieb vorzunehmen. -
Seite 15: Problembehebung, Fehlersuche
Problembehebung / Fehlersuche Problembehebung / Fehlersuche Stichbetrieb Bei einem Stichproblem werden an betroffenen PAT2 Systemmeldungen angezeigt. Diese können vom lokalen Gerät oder auch von anderen Stichteilnehmern stammen, wenn die Datenverbindungen zu diesen noch funktionieren. Displaymeldung - Beispiel 1: Stich Störung Anschl. -
Seite 16: Ringbetrieb
In der Zeile Anschluss kann das gestörte Gerät und dessen betroffene COM-Schnittstelle lokalisiert werden, die Meldung ist fol- gendermaßen aufgebaut: Anschl. RING – NODE – – COM-Schnittstelle Hier im Beispiel ist somit im Ring das Gerät an der ausgehenden Schnittstelle 2 gestört. Die CPU-Nummer ist beim PAT2 immer 01. 12.2015 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5... -
Seite 17: Allgemein
Mit dieser Information kann der Fehler lokalisiert werden. Die FAT müssen nicht in der Reihenfolge der Adresse verdrahtet sein. Es muss nur darauf geachtet werden, dass jede Adresse nur einmal im Ring vorkommt. 12.2015 PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5... - Seite 18 Notizen Service-Hotline: +49 7150 3026-72 re'graph GmbH Stammhaus Stuttgart Gesellschaft für Kornwestheimer Straße 188 graphische Infosysteme 70825 Korntal-Münchingen info@regraph.de Telefon +49 7150 3026-0 www.regraph.de Telefax +49 7150 3026-79...
