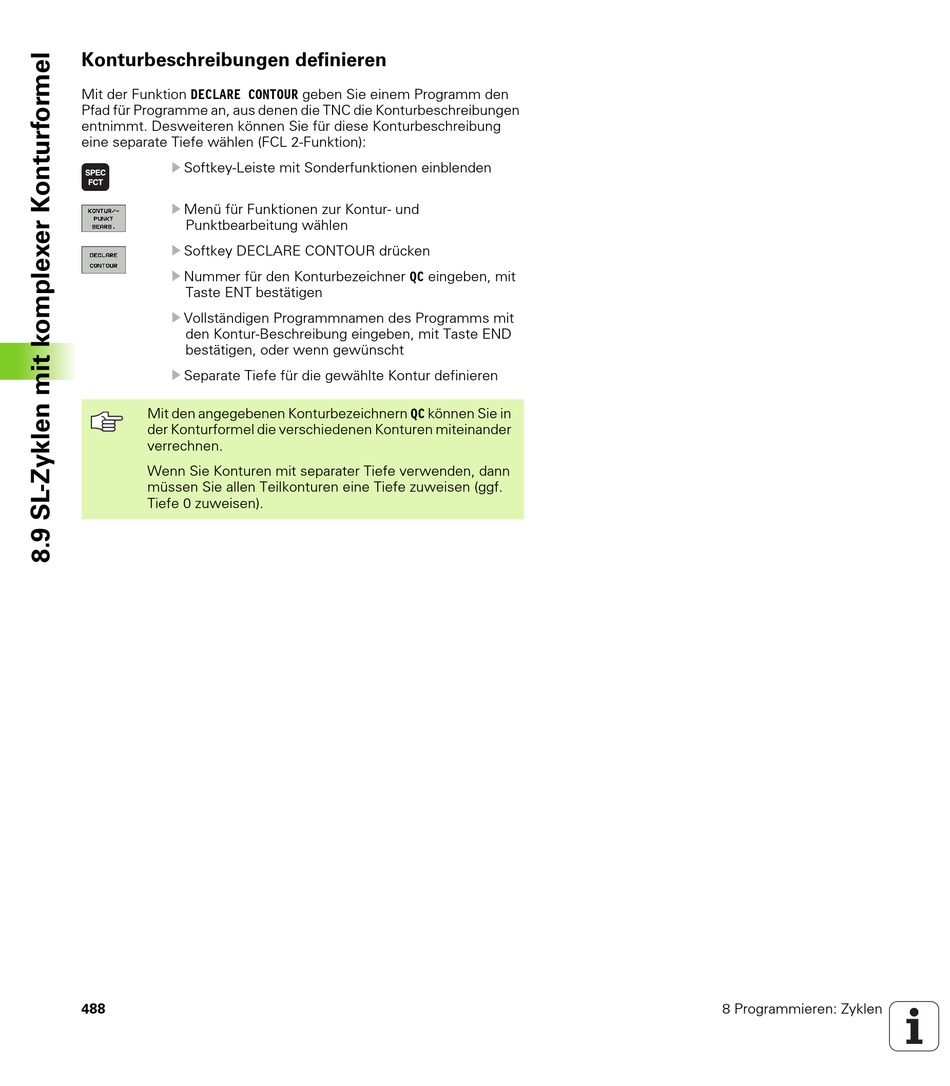

Konturbeschreibungen definieren

Mit der Funktion DECLARE CONTOUR geben Sie einem Programm den
Pfad für Programme an, aus denen die TNC die Konturbeschreibungen
entnimmt. Desweiteren können Sie für diese Konturbeschreibung
eine separate Tiefe wählen (FCL 2-Funktion):
 Softkey-Leiste mit Sonderfunktionen einblenden
 Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
 Softkey DECLARE CONTOUR drücken
 Nummer für den Konturbezeichner QC eingeben, mit
Taste ENT bestätigen
 Vollständigen Programmnamen des Programms mit
den Kontur-Beschreibung eingeben, mit Taste END
bestätigen, oder wenn gewünscht
 Separate Tiefe für die gewählte Kontur definieren
Mit den angegebenen Konturbezeichnern QC können Sie in
der Konturformel die verschiedenen Konturen miteinander
verrechnen.
Wenn Sie Konturen mit separater Tiefe verwenden, dann
müssen Sie allen Teilkonturen eine Tiefe zuweisen (ggf.
Tiefe 0 zuweisen).
488 8 Programmieren: Zyklen
