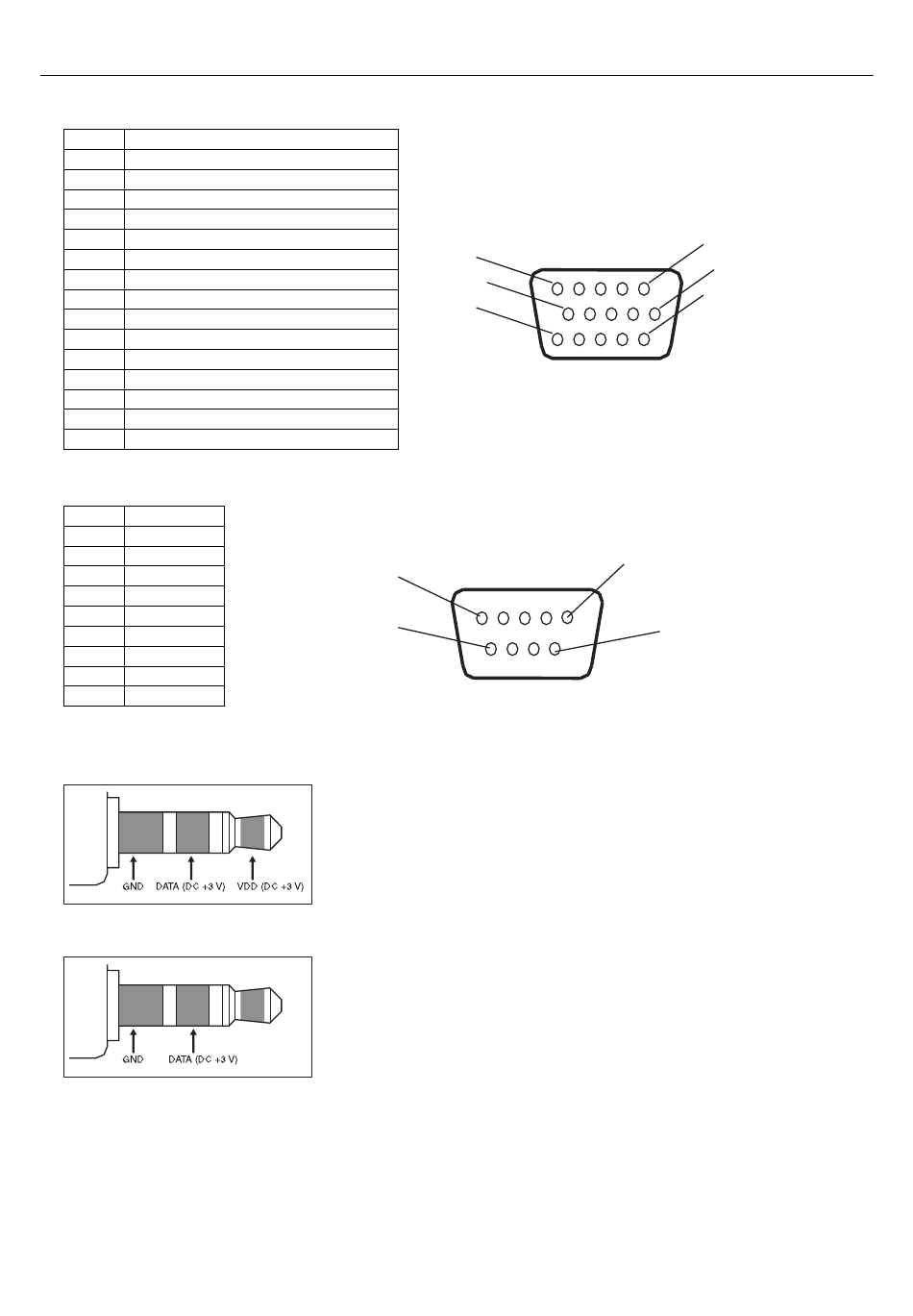

Pinbelegung
1) Analoger Mehrfacheingang (Mini-D-SUB, 15-polig): VGA, DVD/HD, SCART, VIDEO2, S-VIDEO
Pin-Nr.
Bezeichnung
1
Rot, DVD/HD_Pr, S-VIDEO_C
2
Grün, DVD/HD_Y, S-VIDEO_Y, VIDEO2
3
Blau, DVD/HD_Pb
4
GND
5
DDC-GND
6
Rot-GND
7
Grün-GND
8
Blau-GND
9
+5 V (DDC)
10
SYNC-GND
11
GND (B-SYNC)
12
DDC-SDA
13
H-SYNC
14
V-SYNC
15
DDC-SCL
2) RS-232C Eingang/Ausgang
Pin-Nr.
Bezeichnung
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
3) REMOTE IN
4) REMOTE OUT
Mini-D-SUB, 15-polig
5
10
15
D-SUB 9-polig
1
6
Deutsch-40
1
6
11
5
9
