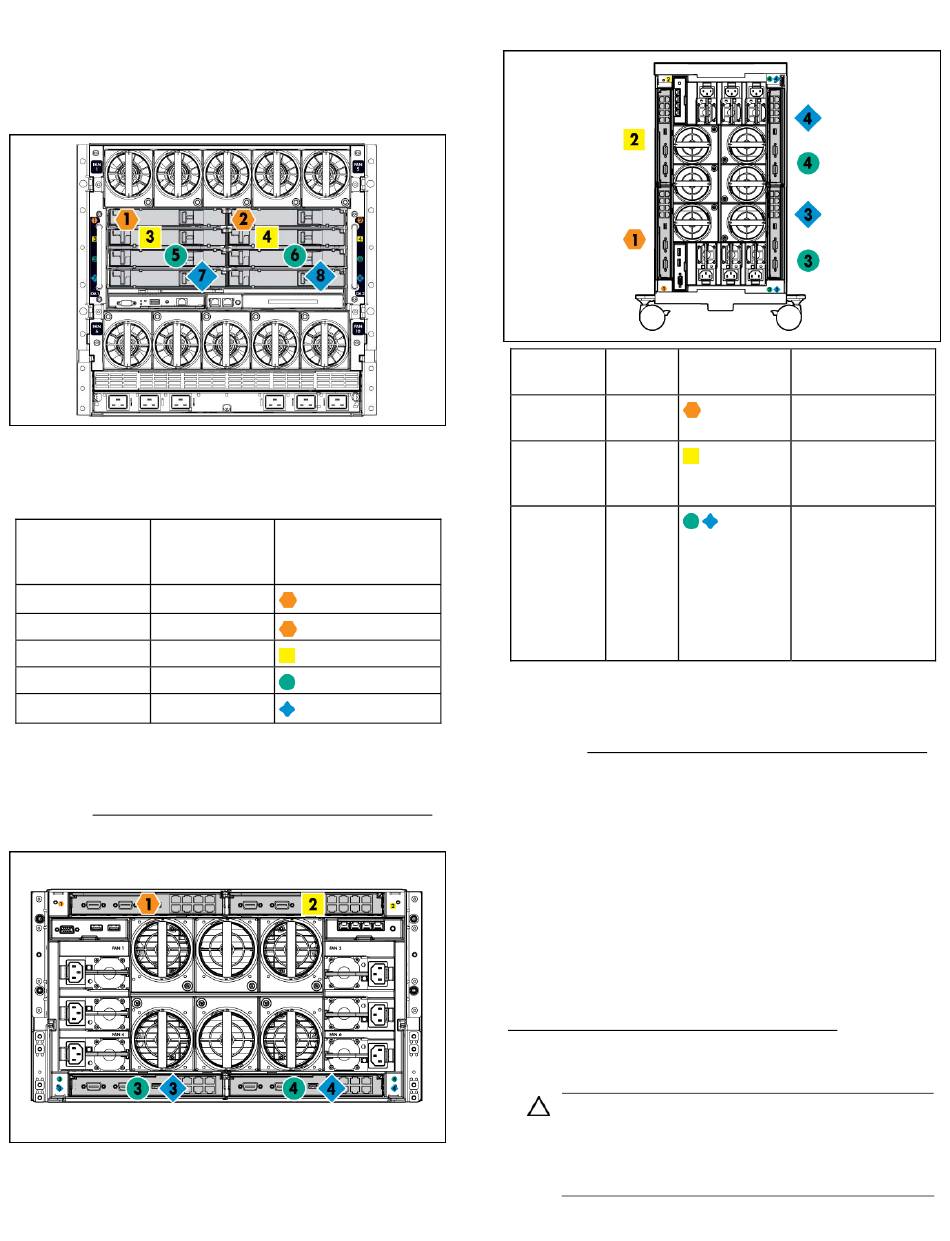

Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung
•
HP BladeSystem c7000-Gehäuse
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten NIC oder Mezzanine Card
entsprechen.
Server
Verbindungs-
Blade-Signal
moduleinschub
NIC 1 (integriert)
1
NIC 2 (integriert)
2
Mezzanine Card 1 3 und 4
Mezzanine Card 2 5 und 6
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter
des HP BladeSystem-Gehäuses oder im Setup- und
Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
•
HP BladeSystem c3000-Gehäuse
Kennzeichen
der Verbindungs-
moduleinschübe
HP BladeSystem c3000 Tower-Gehäuse
•
Server
Einschub-
Blade-Signal
nummer
NICs 1, 2
1
(integriert)
Mezzanine
2
Card 1
3,4
Mezzanine
Card 2
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter
des HP BladeSystem-Gehäuses oder im Setup- und
Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
Herstellen einer Verbindung
mit dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Installieren eines Server Blade
ACHTUNG: Um eine unsachgemäße Kühlung und eine
Beschädigung durch Überhitzung zu vermeiden, darf
das Gehäuse nur in Betrieb genommen werden, wenn
alle Laufwerkseinschübe mit einer Komponente oder
einem Blindmodul bzw. einer Blende bestückt sind.
Einschubskenn-
Anmerkungen
zeichnung
—
Vier Port-Karten
sind mit Einschub
2 verbunden.
Vier Port-Karten.
•
Port 1 und 3 sind
•
mit Einschub
3 verbunden.
Port 2 und 4
•
sind mit Einschub
4 verbunden.
