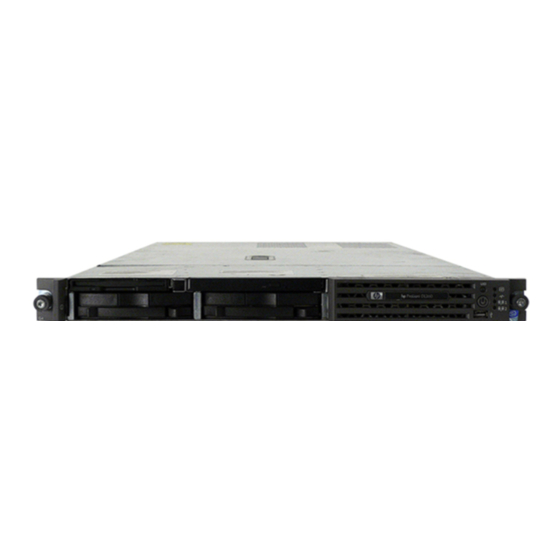

HP ProLiant DL360 Generation 4p Server
Benutzerhandbuch
Februar 2005 (Erste Ausgabe)
Teilenummer 383861-041

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP ProLiant DL360 Generation 4p

Inhaltszusammenfassung für HP ProLiant DL360 Generation 4p

  • Seite 1 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Februar 2005 (Erste Ausgabe) Teilenummer 383861-041...
  • Seite 2 HP oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Übersicht über die Serverkomponenten Komponenten an der Vorderseite......................8 LEDs und Schalter an der Vorderseite....................9 Komponenten an der Rückseite ......................11 LEDs und Schalter an der Rückseite....................12 Komponenten der Systemplatine ....................... 13 Systemwartungsschalter ......................14 NMI-Schalter .......................... 14 LEDs auf der Systemplatine.......................
  • Seite 4 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Übersicht über den Inhalt des Versandkartons des Servers..............41 Installieren von Hardwareoptionen ....................41 Einsetzen des Servers in das Rack ..................... 42 Einschalten und Konfigurieren des Servers ..................44 Installieren des Betriebssystems ......................45 Registrieren des Servers........................
  • Seite 5 Online ROM Flash Component Utility des Systems .............. 81 Integrated Lights-Out Technologie..................82 Erase Utility..........................85 Management Agents ....................... 86 HP Systems Insight Manager....................86 Unterstützung für redundantes ROM..................87 USB-Unterstützung und -Funktionalität ................. 88 Diagnose-Tools ..........................90 Survey Utility ......................... 90 Array Diagnostic Utility ......................
  • Seite 6 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Einführung in POST-Fehlermeldungen ................121 Elektrostatische Entladung Vermeiden elektrostatischer Entladungen..................123 Erdungsmethoden zum Vermeiden elektrostatischer Entladungen ..........124 Zulassungshinweise Zulassungsnummern ........................125 FCC-Hinweis ........................... 126 FCC-Klassifizierungsetikett ....................126 Geräte der Klasse A ......................126 Geräte der Klasse B ......................

  • Seite 7: Übersicht Über Die Serverkomponenten

    Übersicht über die Serverkomponenten In diesem Abschnitt Komponenten an der Vorderseite ....................8 LEDs und Schalter an der Vorderseite ...................9 Komponenten an der Rückseite ....................11 LEDs und Schalter an der Rückseite ....................12 Komponenten der Systemplatine....................13 LEDs auf der Systemplatine ......................15 Kombinationen aus System-LEDs und LED für den internen Zustand........17 Interner USB-Anschluss .......................19...

  • Seite 8: Komponenten An Der Vorderseite

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Komponenten an der Vorderseite Beschreibung Diskettenlaufwerkschacht Schacht für optische Laufwerke Vorderer USB-Port Festplattenschacht 0 Festplattenschacht 1...

  • Seite 9: Leds Und Schalter An Der Vorderseite

    Übersicht über die Serverkomponenten LEDs und Schalter an der Vorderseite Beschreibung Status Netz-/Standbyschalter mit Grün = Das System ist eingeschaltet. Betriebsanzeige Gelb = Das System ist ausgeschaltet, die Stromversorgung ist aber noch aktiv. Off = Es ist kein Netzkabel angeschlossen, das Netzteil ist ausgefallen, es sind keine Netzteile installiert, die Steckdose führt keine Spannung oder der Gleichspannungswandler ist nicht installiert.
  • Seite 10 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Beschreibung Status LED für den externen Grün = Der Zustand der Netzteile ist normal. Zustand (Netzteil) Gelb = Ausfall der redundanten Stromversorgung. Aus = Ausfall der redundanten Stromversorgung. Im Standbymodus: Zustand der Netzteile ist normal.

  • Seite 11: Komponenten An Der Rückseite

    Übersicht über die Serverkomponenten Komponenten an der Rückseite Beschreibung PCI-X-Erweiterungssteckplatz 1, 64 Bit/133 MHz, 3,3 V (optional PCI-Express-Steckplatz 1, x8) PCI-X-Erweiterungssteckplatz 2, 64 Bit/133 MHz, 3,3 V (optional PCI-Express-Steckplatz 2, x8) Netzteilschacht 2 Netzteilschacht 1 (bestückt) Hinterer USB-Anschluss 10/100/1000 NIC 2 10/100/1000 NIC 1 Anschluss für iLO Management Mausanschluss...

  • Seite 12: Leds Und Schalter An Der Rückseite

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch LEDs und Schalter an der Rückseite Beschreibung Status iLO Aktivität Grün = Aktivität Blinkt grün = Aktivität Aus = Keine Aktivität iLO Verbindung Grün = Verbindung Aus = Keine Verbindung 10/100/1000 Grün = Verbindung NIC 2-Aktivität...

  • Seite 13: Komponenten Der Systemplatine

    Übersicht über die Serverkomponenten Komponenten der Systemplatine Beschreibung Beschreibung DIMM-Steckplätze (1-6) Netzteilanschluss NMI-Schalter Signalanschluss für Netzteil Systemwartungsschalter Anschluss für Smart Array 6i (SW2) Speichermodul* Prozessorsockel 1 Remotemanagement- Anschluss Prozessorsockel 2 SATA-Anschlüsse (nur bei SATA-Modell) Anschluss für Lüftermodul Anschluss für PCI-Riser- des Prozessorbereichs Platinenbaugruppe (für Riser- Platine in Steckplatz 2)
  • Seite 14 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Systemwartungsschalter Position Standard Funktion Aus = iLO-Sicherheit ist aktiviert. Ein = iLO-Sicherheit ist deaktiviert. Aus = Die Systemkonfiguration kann geändert werden. Ein = Die Systemkonfiguration ist gesperrt. Reserviert Reserviert Aus = Das Kennwort für den Systemstart ist aktiviert.

  • Seite 15: Leds Auf Der Systemplatine

    Übersicht über die Serverkomponenten LEDs auf der Systemplatine Beschreibung Status Ausfall des DIMM Gelb = DIMM ist ausgefallen. Aus = DIMM funktioniert normal. Ausfall des DIMM Gelb = DIMM ist ausgefallen. Aus = DIMM funktioniert normal. Ausfall des DIMM Gelb = DIMM ist ausgefallen. Aus = DIMM funktioniert normal.
  • Seite 16 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Beschreibung Status Ausfall des Gelb = Der Prozessor ist ausgefallen. Prozessors 1 Aus = Der Prozessor funktioniert normal. Ausfall des PPM 1 Gelb = PPM ist ausgefallen. Aus = PPM funktioniert normal. Ausfall des PPM 2 Gelb = PPM ist ausgefallen.

  • Seite 17: Kombinationen Aus System-Leds Und Led Für Den Internen Zustand

    LED für den internen Zustand geben Aufschluss über den Systemstatus. Die Status-LEDs an der Vorderseite zeigen nur den aktuellen Hardwarestatus an. Unter bestimmten Umständen kann HP SIM andere Rückmeldungen über den Serverstatus liefern als die Status-LEDs, da die Software mehr Systemattribute erfasst.
  • Seite 18 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch System-LED Farbe der LED Status und Farbe für den internen Zustand Gelb • DIMM in Steckplatz X hat Grenzwert für korrigierbare Einzelbitfehler erreicht. • Ausfall des DIMM in Steckplatz X steht bevor. •...

  • Seite 19: Interner Usb-Anschluss

    Übersicht über die Serverkomponenten Interner USB-Anschluss Der vordere interne USB-Anschluss befindet sich im Lüftermodul für den Prozessorbereich. Weitere Informationen finden Sie unter „Interne USB-Funktionalität“ (auf Seite 89). SCSI-IDs und SATA-Gerätenummern...

  • Seite 20: Leds An Hot-Plug-Scsi-Festplatten

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch LEDs an Hot-Plug-SCSI-Festplatten Beschreibung Status Aktivitätsstatus Ein = Laufwerk aktiv Blinkt = Hohe Aktivität auf dem Laufwerk, oder Laufwerk wird als Teil eines Arrays konfiguriert Aus = Laufwerk nicht aktiv Online-Status Ein = Laufwerk ist Teil eines Arrays und arbeitet...

  • Seite 21: Led-Kombinationen Für Hot-Plug-Scsi-Festplatten

    Eine der folgenden Bedingungen trifft zu: (1) Das Laufwerk ist Teil eines Arrays, das von einem Array-Konfigurations-Dienstprogramm ausgewählt wird; (2) In HP SIM wurde die Laufwerksidentifikation ausgewählt; (3) Die Firmware des Laufwerks wird gerade aktualisiert. Das Laufwerk ist ausgefallen und wurde in den Offline-Status geschaltet.

  • Seite 22: Leds Für Das Optionale Akkugepufferte Schreib-Cache-Modul

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch LEDs für das optionale akkugepufferte Schreib-Cache-Modul Farbe der LED Gelb Grün Informationen zu den LED-Status finden Sie unter „LED-Status für akkugepuffertes Schreib-Cache-Modul“ (auf Seite 23).

  • Seite 23: Led-Status Für Akkugepuffertes Schreib-Cache-Modul

    Übersicht über die Serverkomponenten LED-Status für akkugepuffertes Schreib-Cache-Modul Serverstatus LED-Status Status des Akkumoduls Der Server ist eingeschaltet und Grün = Ein Schnellladen im Normalbetrieb. Grün = Aus Erhaltungsladen Gelb = Ein Kurzschluss in der Verbindung mindestens einer der vier Knopfzellen im Akkumodul Gelb = Blinkt Unterbrechung im Stromkreis zwischen der positiven und negativen Klemme des...

  • Seite 24: Positionen Der Lüftermodule

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Positionen der Lüftermodule Beschreibung Lüftermodul des Netzteilbereichs Lüftermodul des Prozessorbereichs...

  • Seite 25: Led Des Lüftermoduls Im Prozessorbereich

    Übersicht über die Serverkomponenten LED des Lüftermoduls im Prozessorbereich Status Gelb = Ein Lüfter in diesem Modul ist ausgefallen. Rot = Mehrere Lüfter in diesem Modul sind ausgefallen. Aus = Alle Lüfter in diesem Modul arbeiten normal. Informationen zur LED des Lüftermoduls im Netzteilbereich finden Sie unter „LEDs auf der Systemplatine“...

  • Seite 26: Betreiben Des Servers

    Betreiben des Servers In diesem Abschnitt Einschalten des Servers ........................27 Ausschalten des Servers .......................27 Ausfahren des Servers aus dem Rack...................28 Entfernen der Abdeckung......................30 Aufsetzen der Abdeckung ......................30 Entfernen der PCI-Riser-Platinenbaugruppe ................31 Installieren der PCI-Riser-Platinenbaugruppe................32 Einschalten des Servers Zum Einschalten des Servers drücken Sie den Netz-/Standbyschalter. Ausschalten des Servers VORSICHT: Um Verletzungen, elektrische Schläge oder eine Beschädigung der Geräte zu vermeiden, müssen Sie das...

  • Seite 27: Ausfahren Des Servers Aus Dem Rack

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 4. Drücken Sie den Netz-/Standbyschalter, um den Server in den Standbymodus zu schalten. Wenn der Server in den Standbymodus wechselt, leuchtet die Betriebsanzeige des Systems gelb. 5. Wenn der Server in einem Rack installiert ist, identifizieren Sie den Server über die leuchtende LED des Geräteidentifikationsschalters an der Rückseite.
  • Seite 28 Betreiben des Servers 5. Nach Durchführen der Installations- und Wartungsarbeiten schieben Sie den Server wieder in das Rack: a. Drücken Sie die Schienen-Freigabehebel, und schieben Sie den Server vollständig in das Rack ein. b. Sichern Sie den Server im Rack durch Anziehen der Rändelschrauben. 6.

  • Seite 29: Entfernen Der Abdeckung

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Entfernen der Abdeckung VORSICHT: Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, lassen Sie die Laufwerke und internen Systemkomponenten vor dem Berühren abkühlen. ACHTUNG: Betreiben Sie den Server nicht während längerer Zeiträume ohne Abdeckung. Ein Betrieb des Servers ohne diese Abdeckung beeinträchtigt die Luftzirkulation und damit das Kühlsystem...

  • Seite 30: Entfernen Der Pci-Riser-Platinenbaugruppe

    Betreiben des Servers Entfernen der PCI-Riser-Platinenbaugruppe ACHTUNG: Um Schäden am Server oder den Erweiterungskarten zu vermeiden, müssen Sie den Server ausschalten und alle Netzkabel ziehen, bevor Sie den PCI-Riser-Käfig entfernen oder installieren. 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2.

  • Seite 31: Installieren Der Pci-Riser-Platinenbaugruppe

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Installieren der PCI-Riser-Platinenbaugruppe ACHTUNG: Um Schäden am Server oder den Erweiterungskarten zu vermeiden, müssen Sie den Server ausschalten und alle Netzkabel ziehen, bevor Sie die PCI-Riser-Platine entfernen oder installieren. WICHTIG: Achten Sie darauf, dass vor der Installation der PCI-Riser- Platinenbaugruppe mit einer Erweiterungskarte halber Länge alle...

  • Seite 32: Serverinstallation

    Die HP Care Pack Services für einen reibungslosen Serverbetrieb werden von erfahrenen, zertifizierten Technikern durchgeführt und beinhalten Supportpakete, die speziell auf HP ProLiant Systeme zugeschnitten sind. In HP Care Packs können Sie Hardware- und Softwaresupport in einem einzigen Paket beziehen.

  • Seite 33: Rack-Planungshilfen

    Weitere Informationen zu Care Packs finden Sie auf der HP Website (http://www.hp.com/hps/carepack/servers/cp_proliant.html). Rack-Planungshilfen Das Rack-Resource-Kit wird mit allen HP Racks und Compaq Racks der Serien 9000, 10000 und H9 ausgeliefert. Im Folgenden finden Sie eine Übersicht über den Inhalt der einzelnen Informationsquellen: •...

  • Seite 34: Optimale Betriebsumgebung

    • Mithilfe der Informationen auf der Rack Products Documentation CD können Sie die Dokumentation für HP und Compaq Racks und Rack- Optionen anzeigen, durchsuchen und drucken. Sie helfen Ihnen auch bei der Optimierung und Anpassung eines Racks an die Anforderungen der Arbeitsumgebung.

  • Seite 35: Anforderungen An Platz Und Luftzirkulation

    Racks bzw. einer anderen Rack-Reihe mindestens 122 cm betragen, wenn die Racks mit den Rückseiten zueinander stehen. HP Server nehmen kühle Luft durch die vordere Tür auf und geben die warme Luft durch die hintere Tür wieder ab. Die beiden Türen müssen daher genügend Lüftungsschlitze aufweisen, damit die Raumluft angesaugt und die warme Luft...

  • Seite 36: Temperaturanforderungen

    Serverinstallation ACHTUNG: Bei Verwendung eines Compaq Racks der Serie 7000 müssen Sie ein High Airflow Rack Door Insert [Teilenummer 327281-B21 (42U) bzw. Teilenummer 157847-B21 (22U)] einbauen, damit für eine ausreichende Luftzirkulation von vorn nach hinten und für Kühlung gesorgt ist. ACHTUNG: Wenn das Rack eines Fremdherstellers verwendet wird, müssen die folgenden zusätzlichen Anforderungen beachtet werden, um eine ordnungsgemäße Luftzirkulation zu...

  • Seite 37: Anforderungen An Die Stromversorgung

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Anforderungen an die Stromversorgung Bei der Installation dieses Geräts müssen die national gültigen Vorschriften und Normen eingehalten werden. Eventuell sind besondere Bestimmungen für Datenverarbeitungsgeräte zu beachten. Die Geräte sind für den Einsatz in...

  • Seite 38: Anforderungen An Die Elektrische Erdung

    Erdung besitzen. Aufgrund der hohen Erdableitströme beim Anschließen mehrerer Server an dieselbe Stromquelle wird von HP der Einsatz eines Stromverteilers (PDU) empfohlen, der entweder fest mit dem Stromkreis des Gebäudes verbunden sein oder über ein fest montiertes Kabel mit einem Stecker verfügen muss, das dem Industriestandard entspricht.

  • Seite 39: Warnhinweise Für Den Einbau Im Rack

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Warnhinweise für den Einbau im Rack VORSICHT: Um Verletzungen oder die Beschädigung von Geräten zu vermeiden, sollten Sie Folgendes beachten: • Alle Nivellierungsfüße müssen Bodenkontakt haben. • Das gesamte Gewicht des Racks muss auf den Nivellierungsfüßen lasten.

  • Seite 40: Übersicht Über Den Inhalt Des Versandkartons Des Servers

    Serverinstallation Übersicht über den Inhalt des Versandkartons des Servers Packen Sie den Karton mit dem Server aus, und prüfen Sie, ob alle für die Installation des Servers notwendigen Materialien und Dokumentationen vorhanden sind. Sämtliche Hardware, die für den Einbau des Servers im Rack erforderlich ist, liegt entweder dem Rack oder dem Server bei.

  • Seite 41: Einsetzen Des Servers In Das Rack

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Einsetzen des Servers in das Rack Die Anleitungen für die Installation des Servers in einem Rack mit viereckigen, runden oder mit Gewinde versehenen Montageöffnungen liegen dem Kit mit den Befestigungskomponenten bei. Wenn Sie den Server in einem Telco Rack installieren möchten, bestellen Sie das passende Optionskit auf der Website RackSolutions.com...
  • Seite 42 Serverinstallation Beschreibung Netzteilschacht 2 Netzteilschacht 1 (bestückt) USB-Anschluss 10/100/1000 NIC 1 10/100/1000 NIC 2 Anschluss für iLO Management Mausanschluss Tastaturanschluss Monitoranschluss Serieller Anschluss Sichern Sie das Netzkabel wie abgebildet mit der Zugentlastungsklemme aus dem Server-Hardware-Kit.

  • Seite 43: Einschalten Und Konfigurieren Des Servers

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Einschalten und Konfigurieren des Servers Zum Einschalten des Servers drücken Sie den Netz-/Standbyschalter. Während des Hochfahrens werden RBSU und das ORCA Utility automatisch konfiguriert, um den Server für die Installation des Betriebssystems vorzubereiten. So konfigurieren Sie diese Utilities manuell: •...

  • Seite 44: Installieren Des Betriebssystems

    Beginnen Sie mit der Installation, und folgen Sie dabei den Anleitungen auf dem Bildschirm. Informationen über diese Installationsmethoden finden Sie auf dem SmartStart Installationsposter im HP ProLiant Essentials Foundation Pack, das mit dem Server geliefert wurde. Registrieren des Servers Verwenden Sie hierzu die Registrierungskarte aus dem HP ProLiant Essentials...

  • Seite 45: Installieren Von Hardwareoptionen

    Installieren von Hardwareoptionen In diesem Abschnitt Einführung............................47 Optionaler Prozessor........................48 Optionale Speichermodule ......................51 Optionale Festplatten........................54 Optionales optisches Laufwerk ....................57 Optionales akkugepuffertes Schreib-Cache-Modul..............58 Optionales redundantes Hot-Plug-Wechselstromnetzteil .............60 Optionale Erweiterungskarten ......................63 Einführung Wenn Sie mehr als eine Option installieren möchten, sollten Sie zunächst die Installationsanleitungen für alle Hardwareoptionen lesen und feststellen, welche Schritte sich in etwa gleichen.

  • Seite 46: Optionaler Prozessor

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Optionaler Prozessor Der Server unterstützt den Betrieb mit einem oder zwei Prozessoren. Bei zwei installierten Prozessoren unterstützt der Server Bootfunktionen über den Prozessor, der in Steckplatz 1 installiert ist. Fällt dieser aus, wird jedoch automatisch von Prozessor 2 aus gebootet und eine Prozessorfehlermeldung ausgegeben.
  • Seite 47 Installieren von Hardwareoptionen 4. Lösen Sie die Prozessor-Haltebügel und den Prozessor-Sperrhebel. 5. Nehmen Sie die Schutzabdeckung vom Prozessor ab. 6. Richten Sie die Öffnungen in der Prozessorbaugruppe an den Führungsstiften an der Montagehalterung aus.
  • Seite 48 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch ACHTUNG: Achten Sie darauf, die Stifte am Prozessor an den entsprechenden Öffnungen im Sockel auszurichten, damit mögliche Fehlfunktionen des Servers und Beschädigungen an den Geräten vermieden werden. 7. Installieren Sie die Prozessorbaugruppe und schließen Sie den Prozessor-Sperrhebel sowie die Haltebügel.

  • Seite 49: Optionale Speichermodule

    Speicherschutz, der über Advanced ECC hinausgeht. Standardmäßig ist für den Server die Option Advanced ECC Support (Advanced ECC-Unterstützung) eingestellt. Weitere Informationen finden Sie unter „HP ROM-Based Setup Utility“ (auf Seite 73). Der Server unterstützt zwei Arten der Speicherkonfiguration: •...

  • Seite 50: Online-Ersatzspeicherkonfiguration

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch • Alle installierten DIMMs müssen mit derselben Geschwindigkeit arbeiten. Installieren Sie keine DIMMs, die andere Geschwindigkeiten unterstützen. • Installieren Sie DIMMs jeweils in beiden Steckplätzen einer Bank. DIMMs müssen in vorgegebener Reihenfolge installiert werden. Zur Speichererweiterung müssen Sie DIMM-Paare in aufsteigender Reihenfolge...

  • Seite 51: Installieren Von Dimms

    Installieren von Hardwareoptionen Installieren von DIMMs 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2. Fahren Sie den Server ggf. aus dem Rack aus (siehe „Ausfahren des Servers aus dem Rack“ auf Seite 28). 3. Entfernen Sie die Abdeckung (siehe „Entfernen der Abdeckung“...

  • Seite 52: Optionale Festplatten

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Optionale Festplatten Entfernen eines Festplattenblindmoduls (auf Seite 54) Richtlinien für SCSI-Festplatten (auf Seite 55) Installieren einer SCSI- oder SATA-Festplatte (auf Seite 56) Entfernen eines Festplattenblindmoduls ACHTUNG: Um eine unsachgemäße Kühlung und eine Beschädigung durch Überhitzung zu vermeiden, darf der Server nur betrieben werden, wenn alle Schächte mit einer Komponente oder...

  • Seite 53: Richtlinien Für Scsi-Festplatten

    Installieren von Hardwareoptionen Richtlinien für SCSI-Festplatten Folgendes müssen Sie beim Installieren von SCSI-Festplatten im Server oder im Festplattengehäuse beachten: • Der Server unterstützt zwei Hot-Plug-SCSI-Festplatten. • Jedes SCSI-Laufwerk muss eine eindeutige ID haben. Alle SCSI-IDs werden vom System automatisch festgelegt. •...

  • Seite 54: Installieren Einer Scsi- Oder Sata-Festplatte

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Installieren einer SCSI- oder SATA-Festplatte WICHTIG: Gegenwärtig werden bei SATA-Festplatten die LED- und Hot-Plug-Funktionalität nicht unterstützt. 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2. Entfernen Sie das vorhandene Festplatten-Blindmodul bzw. -laufwerk aus dem Schacht.

  • Seite 55: Optionales Optisches Laufwerk

    Installieren von Hardwareoptionen Optionales optisches Laufwerk 1. Drücken Sie die Auswurftaste für das optische Laufwerk, um das Gerät oder Blindmodul auszuwerfen. HINWEIS: Der Zugang zur Auswurftaste ist absichtlich erschwert. Drücken Sie zum Auswerfen des optischen Laufwerks mit einem kleinen Gegenstand auf die Auswurftaste, wie beispielsweise einem Schlüssel oder Kugelschreiber.

  • Seite 56: Optionales Akkugepuffertes Schreib-Cache-Modul

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Optionales akkugepuffertes Schreib-Cache-Modul Das akkugepufferte Schreib-Cache-Modul, auch als Akkumodul bezeichnet, bietet durch seinen Akku einen mobilen Datenschutz, erhöht die Controllerleistung insgesamt und speichert die gepufferten Daten bis zu 72 Stunden lang. Die NiMH-Akkus in diesem Modul werden über einen Erhaltungsladevorgang ständig aufgeladen, wenn das System mit Strom versorgt...
  • Seite 57 Installieren von Hardwareoptionen 5. Setzen Sie das Akkumodul auf die Verriegelungen auf, und drehen Sie die Verriegelungen um eine Vierteldrehung im Uhrzeigersinn, um das Modul zu befestigen. 6. Installieren Sie das Smart Array 6i Speichermodul. 7. Führen Sie das Akkumodulkabel durch den Kabelclip für das akkugepufferte Schreib-Cache-Modul auf der Systemplatine.

  • Seite 58: Optionales Redundantes Hot-Plug-Wechselstromnetzteil

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 8. Schließen Sie das Akkumodulkabel am akkugepufferten Schreib-Cache- Modul und am Anschluss für den Smart Array 6i Speicher auf der Systemplatine an. 9. Bringen Sie die Abdeckung wieder an (siehe „Aufsetzen der Abdeckung“ auf Seite 30).
  • Seite 59 Installieren von Hardwareoptionen 2. Entfernen Sie die Netzteilblende. 3. Entfernen Sie die Schutzabdeckung auf den Anschlussstiften des Netzteils. VORSICHT: Um das Risiko eines elektrischen Schlages oder einer Beschädigung des Geräts zu vermeiden, dürfen Sie das Netzkabel erst dann an das Netzteil anschließen, wenn das Netzteil installiert ist.
  • Seite 60 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 5. Schließen Sie das Netzkabel an das Netzteil an. 6. Sichern Sie das Netzkabel wie abgebildet mit der Zugentlastungsklemme aus dem Server-Hardware-Kit. 7. Führen Sie die Netzkabel durch die Kabelführungslösung. 8. Schließen Sie das Netzkabel an die Stromversorgung an.

  • Seite 61: Optionale Erweiterungskarten

    Vorderseite des Servers grün leuchtet (siehe „LEDs und Schalter an der Vorderseite“ auf Seite 9). Optionale Erweiterungskarten Anleitungen zur Installation eines RILOE II Board finden Sie im HP Remote Insight Lights-Out Edition II Benutzerhandbuch auf der Documentation CD. WICHTIG: Das optionale RILOE II Board kann nur in Steckplatz 2 installiert werden.

  • Seite 62: Erweiterungskarte

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Erweiterungskarte 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2. Fahren Sie den Server ggf. aus dem Rack aus (siehe „Ausfahren des Servers aus dem Rack“ auf Seite 28).
  • Seite 63 Installieren von Hardwareoptionen 7. Drücken Sie auf den Halteclip, um ihn zu lösen. 8. Setzen Sie die Erweiterungskarte im Steckplatz ein, bis sie fest sitzt. WICHTIG: Falls die Erweiterungskarte mit einer Extender-Halterung ausgeliefert wird, müssen Sie diese von der Erweiterungskarte entfernen, bevor Sie die Karte in den Erweiterungssteckplatz der PCI- Riser-Platinenbaugruppe einsetzen.

  • Seite 64: Installieren Einer Pci Express-Riser-Platine

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Installieren einer PCI Express-Riser-Platine 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2. Fahren Sie den Server ggf. aus dem Rack aus (siehe „Ausfahren des Servers aus dem Rack“ auf Seite 28).
  • Seite 65 Installieren von Hardwareoptionen 8. Identifizieren Sie die Unterschiede zwischen den beiden PCI Express-Riser-Platinen. Beschreibung Riser-Platine mit x8-Anschluss für Erweiterungskarten voller Länge Riser-Platine mit x8-Anschluss für Erweiterungskarten halber Länge...
  • Seite 66 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 9. Installieren Sie die PCI Express-Riser-Platine: a. Installieren Sie die Riser-Platine mit dem Steckplatz für Karten voller Länge in der Baugruppe. b. Wiederholen Sie ggf. den vorherigen Schritt für die Riser-Platine mit dem Steckplatz für Erweiterungskarten halber Länge.

  • Seite 67: Serververkabelung

    Dieser Abschnitt enthält Hinweise zum Verkabeln des Servers und der verwendeten Hardwareoptionen, die Ihnen helfen, die Serverleistung zu optimieren. Informationen zur Verkabelung von Peripheriekomponenten finden Sie im White Paper zur hochdichten Installation auf der HP Website (http://www.hp.com/products/servers/platforms). Kabelführung im Server ACHTUNG: Achten Sie beim Verlegen von Kabeln darauf,...

  • Seite 68: Führung Der Sata-Kabel

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Führung der SATA-Kabel ACHTUNG: Achten Sie beim Verlegen von Kabeln darauf, dass diese nirgends eingeklemmt oder geknickt werden können.

  • Seite 69: Serversoftware Und Konfigurations-Utilities

    HP ROM-Based Setup Utility ......................73 Array Configuration Utility ......................77 Option ROM Configuration for Arrays ..................78 HP ProLiant Essentials Rapid Deployment Pack .................78 Erneutes Eingeben der Seriennummer und Produkt-ID des Servers ..........79 SmartStart Software SmartStart besteht aus mehreren Softwareprogrammen, die die Einrichtung eines einzelnen Servers durch einfachen und konsistenten Einsatz von Serverkonfigurationen optimieren.
  • Seite 70 Ermöglichen des Zugriffs auf Array Configuration Utility (siehe Seite 77), Array Diagnostic Utility (auf Seite 77) und Erase Utility (auf Seite 77) SmartStart ist Teil des HP ProLiant Essentials Foundation Pack. Weitere Informationen über die SmartStart Software finden Sie im HP ProLiant Essentials Foundation Pack oder auf der HP Website (http://www.hp.com/servers/smartstart).

  • Seite 71: Hp Rom-Based Setup Utility

    • Konfigurieren von Speicheroptionen • Auswählen der Sprache Weitere Informationen über RBSU finden Sie im HP ROM-Based Setup Utility Benutzerhandbuch auf der Documentation CD oder der HP Website (http://www.hp.com/servers/smartstart). HINWEIS: Aktivieren Sie die Option für SATA-Software-RAID im Menü Advanced Options (Erweiterte Optionen), um auf dem Server die RAID-...

  • Seite 72: Verwenden Von Rbsu

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Verwenden von RBSU Beim ersten Hochfahren des Servers werden Sie vom System aufgefordert, RBSU zu starten und eine Sprache auszuwählen. Zu diesem Zeitpunkt werden Standard-Konfigurationseinstellungen vorgenommen, die später auch geändert werden können. Die meisten Funktionen von RBSU werden zum Einrichten des Servers nicht benötigt.
  • Seite 73 Eingabeaufforderung RBSU auf, indem Sie die Taste F9 drücken. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, beenden Sie RBSU und lassen den Server automatisch neu starten. Weitere Informationen finden Sie im HP ROM-Based Setup Utility Benutzerhandbuch auf der Documentation CD oder der HP Website (http://www.hp.com/servers/smartstart).
  • Seite 74 über eine serielle Verbindung zum COM-Anschluss des Servers. Am Server, der remote konfiguriert wird, sind weder Tastatur noch Maus erforderlich. Weitere Informationen über BIOS Serial Console finden Sie im BIOS Serial Console Benutzerhandbuch auf der Documentation CD oder der HP Website (http://www.hp.com/servers/smartstart). Konfigurieren des Online-Ersatzspeichers 1.

  • Seite 75: Array Configuration Utility

    Microsoft® Windows® 2000, Windows® Server 2003 oder Linux laufen. Weitere Informationen über unterstützte Browser und die Unterstützung für Linux finden Sie in der Datei README.TXT. Weitere Informationen finden Sie im HP Array Configuration Utility Benutzerhandbuch auf der Documentation CD oder der HP Website (http://www.hp.com).

  • Seite 76: Option-Rom-Konfiguration Für Arrays

    Ziehen und Ablegen. Hierdurch wird der Remote-Einsatz von Servern, die Durchführung von Vorgängen über Imaging oder Skriptdateien und die Verwaltung von Software-Images ermöglicht. Weitere Informationen über RDP finden Sie auf der HP ProLiant Essentials Rapid Deployment Pack CD oder auf der HP Website (http://www.hp.com/servers/rdp).

  • Seite 77: Erneutes Eingeben Der Seriennummer Und Produkt-Id Des Servers

    Serversoftware und Konfigurations-Utilities Erneutes Eingeben der Seriennummer und Produkt-ID des Servers Nach einem Austausch der Systemplatine müssen Sie die Seriennummer und die Produkt-ID des Servers erneut eingeben. 1. Betätigen Sie beim Start des Servers die Taste F9, um RBSU aufzurufen. 2.

  • Seite 78: Automatic Server Recovery

    Zeit nach einem Stillstand oder Absturz des Betriebssystems neu gestartet wird. Gleichzeitig meldet die HP SIM Konsole den Systemstart durch ASR, indem eine entsprechende Meldung an eine angegebene Pager-Nummer gesendet wird. ASR kann von der HP SIM Konsole oder über RBSU deaktiviert werden.

  • Seite 79: Rompaq Utility

    Windows® Server 2003, Novell Netware und Linux Betriebssysteme WICHTIG: Dieses Utility unterstützt auch Betriebssysteme, die vom Server möglicherweise nicht unterstützt werden. Informationen über vom Server unterstützte Betriebssysteme finden Sie auf der HP Website unter (http://www.hp.com/go/supportos). • Kompatibel mit anderen Tools zur Softwarepflege, zur Installation und für das Betriebssystem •...

  • Seite 80: Integrated Lights-Out Technologie

    Zugreifen auf erweiterte Funktionen zur Fehlerbeseitigung über die iLO-Schnittstelle • Diagnostizieren von iLO unter Verwendung von HP SIM über einen Webbrowser und SNMP-Warnmeldungen Weitere Informationen über iLO-Merkmale finden Sie im Integrated Lights-Out Benutzerhandbuch auf der Documentation CD oder auf der HP Website...
  • Seite 81 Serversoftware und Konfigurations-Utilities iLO ROM-Based Setup Utility HP empfiehlt die Verwendung von iLO RBSU zum Konfigurieren und Einrichten von iLO. iLO RBSU wurde zur Unterstützung beim Einrichten von iLO in einem Netzwerk entwickelt; das Utility ist nicht für die fortlaufende Verwaltung vorgesehen.
  • Seite 82 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Es wird empfohlen, iLO mit DNS/DHCP zu verwenden, um die Installation zu vereinfachen. Ist keine Verwendung von DNS/DHCP möglich, deaktivieren Sie DNS/DHCP, und konfigurieren Sie die IP-Adresse und die Subnetzmaske wie folgt: 1. Starten Sie den Server, bzw. starten Sie ihn neu.

  • Seite 83: Erase Utility

    Während der Durchführung der Schritte zum Abschluss der Installation eines vorinstallierten Betriebssystems ist ein Fehler aufgetreten. Das Erase Utility finden Sie auf der Download-Website Software and Drivers (http://www.hp.com/go/support) oder im Menü Maintenance Utilities (Wartungsdienstprogramme) der SmartStart CD (siehe „Konfigurations-Tools“ auf Seite 71, „SmartStart Software“ auf Seite 71).

  • Seite 84: Management Agents

    Statusinformationen und direkten Zugang zu detaillierten Subsysteminformationen durch Zugriff auf Daten, die von den Management Agents gemeldet werden. Weitere Informationen finden Sie auf der Management CD im HP ProLiant Essentials Foundation Pack oder auf der HP Website (http://www.hp.com/servers/manage). HP Systems Insight Manager HP SIM ist eine webbasierte Anwendung, die es Systemadministratoren ermöglicht, ihre normalen administrativen Tätigkeiten über einen Webbrowser...

  • Seite 85: Unterstützung Für Redundantes Rom

    Serversoftware und Konfigurations-Utilities Unterstützung für redundantes ROM Durch die Unterstützung eines redundanten ROM ermöglicht der Server sichere Upgrades bzw. eine sichere Konfiguration des ROM. Der Server verfügt über ein 2-MB-ROM, das aber wie zwei separate 1-MB-ROMs verwendet wird. In der Standardeinstellung enthält eine Seite des ROM die aktuelle ROM- Programmversion und die andere Seite eine Backup-Version.

  • Seite 86: Usb-Unterstützung Und -Funktionalität

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch So greifen Sie manuell auf das redundante ROM zu: 1. Schalten Sie den Server aus (siehe „Ausschalten des Servers“ auf Seite 27). 2. Entfernen Sie die Abdeckung (siehe „Entfernen der Abdeckung“ auf Seite 30).
  • Seite 87 USB-Unterstützung HP bietet Unterstützung sowohl für Standard- als auch betriebssystemunabhängiges USB. Die Standardunterstützung erfolgt durch das Betriebssystem über die jeweiligen USB-Gerätetreiber. HP bietet jedoch auch die Unterstützung für USB-Geräte vor dem Laden des Betriebssystems; diese betriebssystemunabhängige USB-Unterstützung ist im System-ROM standardmäßig aktiviert.

  • Seite 88: Diagnose-Tools

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Diagnose-Tools Liste der Tools: Survey Utility ..........................90 Array Diagnostic Utility .......................90 HP Insight Diagnostics .........................91 Integrated Management Log......................91 Survey Utility Survey Utility, eine Funktion innerhalb Insight Diagnostics, sammelt wichtige Hardware- und Softwareinformationen auf ProLiant Servern.

  • Seite 89: Hp Insight Diagnostics

    Komponententests aus, während das Betriebssystem nicht ausgeführt wird. Legen Sie die SmartStart CD ein, um dieses Utility aufzurufen. HP Insight Diagnostics Online Edition ist eine webbasierte Anwendung, die Informationen zur Systemkonfiguration und andere relevante Daten für ein effektives Servermanagement aufzeichnet. Dieses Utility, das in Microsoft®...

  • Seite 90: Das System Auf Dem Neuesten Stand Halten

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch • Mit HP Insight Diagnostics Weitere Informationen hierzu finden Sie auf der Management CD im HP ProLiant Essentials Foundation Pack. Das System auf dem neuesten Stand halten Liste der Tools: Treiber ............................92 Resource Paqs..........................93...

  • Seite 91: Resource Paqs

    Serversoftware und Konfigurations-Utilities Resource Paqs Resource Paqs sind betriebssystemspezifische Pakete mit Tools, Utilities und Informationen für HP Server, die mit bestimmten Microsoft® oder Novell Betriebssystemen betrieben werden. Die Resource Paqs enthalten Utilities zur Überwachung der Leistung, Softwaretreiber, Informationen zum Support und White Papers mit Informationen über den aktuellen Stand der Serverintegration.

  • Seite 92: Änderungskontrolle Und Proaktive Benachrichtigung

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Änderungskontrolle und proaktive Benachrichtigung HP bietet seinen Kunden an, sie 30 bis 60 Tage vor geplanten Hardware- und Software-Änderungen an kommerziellen HP Produkten zu benachrichtigen. Weitere Informationen finden Sie auf der HP Website (http://h18023.www1.hp.com/solutions/pcsolutions/pcn.html).

  • Seite 93: Austauschen Der Batterie

    Austauschen der Batterie Wenn Datum und Zeit vom Server nicht mehr automatisch richtig angezeigt werden, müssen Sie möglicherweise die Batterie für die Echtzeituhr austauschen. Unter normalen Bedingungen hat diese Batterie eine Lebensdauer von 5 bis 10 Jahren. VORSICHT: Der Computer ist mit einer internen Lithium- Mangandioxid-, Vanadium-Pentoxid- oder alkalischen Batterie bzw.
  • Seite 94 Austauschen der Batterie müssen Sie das System mit RBSU neu konfigurieren. Um die Komponente wieder anzubringen, führen Sie das Verfahren in umgekehrter Reihenfolge aus. Weitere Informationen zum Austausch der Echtzeituhr-Batterie und zur Entsorgung erhalten Sie bei Ihrem HP Partner oder Servicepartner.

  • Seite 95: Fehlerbeseitigung

    Vorschläge zur Beseitigung häufig vorkommender Probleme, aber auch umfangreiche Anleitungen für die Eingrenzung und Identifikation von Fehlern, Interpretation von Fehlermeldungen, Problemlösung und Softwarewartung. Das Handbuch finden Sie in einer der folgenden Quellen unter HP ProLiant Server Fehlerbeseitigungs-Handbuch. • Die serverspezifische Documentation CD •...

  • Seite 96: Schritte Bei Der Serverdiagnose

    In diesem Abschnitt werden die Schritte zur schnellen Diagnose eines Problems beschrieben. Um ein Problem effektiv zu beheben, empfiehlt HP Ihnen, mit dem ersten Flussdiagramm in diesem Abschnitt, „Flussdiagramm zum Diagnosebeginn“ (auf Seite 106), zu beginnen und dem entsprechenden Diagnosepfad zu folgen.

  • Seite 97: Symbole An Den Geräten

    Fehlerbeseitigung Symbole an den Geräten Die folgenden Symbole befinden sich an Stellen am Gerät, von denen eine Gefahr ausgehen kann: Dieses Symbol weist auf das Vorhandensein gefährlicher Spannungen oder die Gefahr elektrischer Schläge hin. Die gesamte Wartung sollte von qualifizierten Fachkräften ausgeführt werden.

  • Seite 98: Warnhinweise

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 49-109 kg 100-240 lb Dieses Symbol weist darauf hin, dass die Komponente das empfohlene Gewicht übersteigt, das von einer Person noch sicher gehandhabt werden kann. VORSICHT: Um Verletzungen oder Beschädigungen der Geräte zu vermeiden, beachten Sie die örtlichen Anforderungen und Richtlinien zur Sicherheit am Arbeitsplatz beim Umgang mit Geräten.
  • Seite 99 Fehlerbeseitigung VORSICHT: Um Verletzungen oder die Beschädigung von Geräten zu vermeiden, sollten Sie Folgendes beachten: • Alle Nivellierungsfüße müssen Bodenkontakt haben. • Das gesamte Gewicht des Racks muss auf den Nivellierungsfüßen lasten. • Bei einer Einzel-Rack-Installation müssen die Stabilisierungsfüße am Rack angebracht sein. •...
  • Seite 100 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch 49-109 kg 100-240 lb VORSICHT: Beachten Sie die folgenden Hinweise, um Verletzungen oder Beschädigungen der Geräte zu vermeiden. • Beachten Sie die örtlichen Anforderungen und Richtlinien zur Sicherheit am Arbeitsplatz beim Umgang mit Geräten.

  • Seite 101: Vorbereiten Des Servers Auf Die Diagnose

    System Management Homepage auf, und wählen Sie Version Control Agent (VCA). Der VCA stellt eine Liste der Namen und Versionen aller installierten HP Treiber, Management Agents und Utilities bereit und gibt an, ob sie auf dem neuesten Stand sind. −...

  • Seite 102: Symptominformationen

    Die folgenden Informationen helfen Ihnen, diese Fragen zu beantworten: • Führen Sie HP Insight Diagnostics (siehe Seite 91) aus, und sehen Sie sich auf der Übersichtsseite die aktuelle Konfiguration an, bzw. vergleichen Sie sie mit früheren Konfigurationen. •...

  • Seite 103: Locker Sitzende Anschlüsse

    Sie sie neu. Überprüfen Sie die Anschlüsse und Sockel auf verbogene Stifte oder andere Schäden. Diagnoseschritte Um ein Problem effektiv zu beheben, empfiehlt HP Ihnen, mit dem ersten Flussdiagramm in diesem Abschnitt, „Flussdiagramm zum Diagnosebeginn“ (auf Seite 106), zu beginnen und dem entsprechenden Diagnosepfad zu folgen.

  • Seite 104: Flussdiagramm Zum Diagnosebeginn

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Folgende Flussdiagramme sind verfügbar: • Flussdiagramm zum Diagnosebeginn (auf Seite 106) • Flussdiagramm zur allgemeinen Diagnose (auf Seite 108) • Flussdiagramm bei Systemstartproblemen (auf Seite 110) • Flussdiagramm bei POST-Problemen (auf Seite 113) •...
  • Seite 105 Fehlerbeseitigung...

  • Seite 106: Flussdiagramm Zur Allgemeinen Diagnose

    „Benötigte Betriebssysteminformationen“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) „Kontaktieren des Technischen Supports von HP oder eines Vertriebspartners“ im HP ProLiant Server Fehlerbeseitigungs- Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support)
  • Seite 107 Fehlerbeseitigung...

  • Seite 108: Flussdiagramm Bei Systemstartproblemen

    Benutzerhandbuch des Servers auf der Documentation CD oder der HP Website (http://www.hp.com/products/servers/platforms) „HP Insight Diagnostics“ (auf Seite 91) oder im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) „Locker sitzende Anschlüsse“ (auf Seite 105) oder im HP...
  • Seite 109 Fehlerbeseitigung Nummer Siehe „Integrated Management Log“ (auf Seite 91) oder im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) „Probleme mit der Stromquelle“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) •...
  • Seite 110 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch...

  • Seite 111: Flussdiagramm Bei Post-Problemen

    Defektes Anzeigegerät Nummer Siehe POST-Fehlermeldungen (siehe „POST-Fehlermeldungen und Signaltöne“ auf Seite 121) oder im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support). „Probleme mit der Bildschirmanzeige“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support)
  • Seite 112 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch...

  • Seite 113: Flussdiagramm Bei Betriebssystemstart-Problemen

    „Locker sitzende Anschlüsse“ (auf Seite 105) • „Probleme mit CD-ROM- und DVD-Laufwerken“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) • Controller-Dokumentation Benutzerhandbuch des Servers oder Setup- und Installationshandbuch auf der Documentation CD oder der HP Website (http://www.hp.com/products/servers/platforms)
  • Seite 114 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch • „Betriebssystem-Probleme“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) • „Kontaktieren des Technischen Supports von HP oder eines Vertriebspartners“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support)
  • Seite 115 Fehlerbeseitigung...

  • Seite 116: Flussdiagramm Serverfehleranzeigen

    Ausfall einer redundanten Komponente • Überhitzungszustand im System Nummer Siehe „Management Agents“ (auf Seite 86) oder im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) • „Integrated Management Log“ (auf Seite 91) oder im HP...
  • Seite 117 • Server Maintenance and Service Guide auf der Documentation CD oder der HP Website (http://www.hp.com/products/servers/platforms) „HP Insight Diagnostics“ (auf Seite 91) oder im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support) • „Hardwareprobleme“ im HP ProLiant Server Fehlerbeseitigungs-Handbuch auf der Documentation CD oder der HP Website (http://www.hp.com/support)
  • Seite 118 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch...

  • Seite 119: Post-Fehlermeldungen Und Signaltöne

    Information und weisen nicht auf einen Fehler hin. Ein Server erzeugt nur die Codes, die für seine Konfiguration und seine Optionen gelten. HP ProLiant p-Class Server-Blades besitzen keine Lautsprecher und unterstützen deshalb keine Audioausgabe. Wenn Ihr Server unter diese Kategorie fällt, ignorieren Sie die Informationen bzgl.

  • Seite 120: Elektrostatische Entladung

    Elektrostatische Entladung In diesem Abschnitt Vermeiden elektrostatischer Entladungen ..................123 Erdungsmethoden zum Vermeiden elektrostatischer Entladungen ..........124 Vermeiden elektrostatischer Entladungen Befolgen Sie die Vorsichtsmaßnahmen bei der Einrichtung des Systems und beim Umgang mit Systemkomponenten, um Schäden am System zu vermeiden. Die Entladung statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind.

  • Seite 121: Erdungsmethoden Zum Vermeiden Elektrostatischer Entladungen

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Erdungsmethoden zum Vermeiden elektrostatischer Entladungen Für die Erdung sind mehrere Methoden verfügbar. Gehen Sie beim Umgang mit Komponenten, die empfindlich in Bezug auf elektrostatische Entladungen sind, wie folgt vor: • Verwenden Sie ein Antistatik-Armband, das über ein Erdungskabel mit einem geerdeten Arbeitsplatz oder Computergehäuse verbunden ist.

  • Seite 122: Zulassungshinweise

    Zulassungshinweise In diesem Abschnitt Zulassungsnummern........................125 FCC-Hinweis ..........................126 Konformitätserklärung für Produkte, die mit dem FCC-Logo gekennzeichnet sind – USA.............................128 Änderungen ..........................129 Kabel............................129 Hinweis für Kanada ........................129 Zulassungshinweis für die Europäische Union................130 Konformität des Lasers.......................131 Hinweis zum Austausch von Akkus und Batterien ..............132 Zulassungsnummern Im Rahmen der Zulassung und der Zulassungsidentifikation wurde diesem...

  • Seite 123: Fcc-Hinweis

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch FCC-Hinweis Abschnitt 15 der Federal Communications Commission (FCC) Rules and Regulations beschreibt Grenzwerte für die Hochfrequenzemissionen, um das Spektrum der Radiofrequenzen von Interferenzen freizuhalten. Viele elektronische Geräte einschließlich Computer erzeugen zusätzlich zu ihren...

  • Seite 124: Geräte Der Klasse B

    Zulassungshinweise Geräte der Klasse B Dieses Gerät wurde getestet und entspricht den Grenzwerten digitaler Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen schädliche Interferenzen beim Einsatz in Wohnräumen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen.

  • Seite 125: Konformitätserklärung Für Produkte, Die Mit Dem Fcc-Logo Gekennzeichnet Sind - Nur Usa

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Konformitätserklärung für Produkte, die mit dem FCC-Logo gekennzeichnet sind – Nur USA Dieses Gerät entspricht Teil 15 der FCC Rules. Für den Betrieb dieses Geräts sind folgende Bedingungen zu beachten: (1) Dieses Gerät darf keine schädlichen Interferenzen erzeugen und (2) muss empfangene Interferenzen aufnehmen, auch wenn diese zu Betriebsstörungen führen können.

  • Seite 126: Änderungen

    Zulassungshinweise Änderungen Laut FCC-Bestimmungen ist der Benutzer darauf hinzuweisen, dass Geräte, an denen nicht von der Hewlett-Packard Company ausdrücklich gebilligte Änderungen vorgenommen werden, vom Benutzer ggf. nicht betrieben werden dürfen. Kabel Zur Einhaltung der FCC-Bestimmungen müssen abgeschirmte Kabel mit RFI/EMI-Anschlussabschirmung aus Metall verwendet werden. Hinweis für Kanada Geräte der Klasse A Dieses digitale Gerät der Klasse A hält alle Grenzwerte ein, die in den...

  • Seite 127: Zulassungshinweis Für Die Europäische Union

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Zulassungshinweis für die Europäische Union Dieses Produkt entspricht folgenden EU-Richtlinien: • Niederspannungsrichtlinie 73/23/EWG • EMV-Richtlinie 89/336/EWG Die Konformität mit diesen Richtlinien impliziert die Übereinstimmung mit den anwendbaren harmonisierten europäischen Standards (Europäische Normen) in der EU-Konformitätserklärung, die von Hewlett-Packard für dieses Produkt bzw.

  • Seite 128: Konformität Des Lasers

    Benutzen Sie das Gerät ausschließlich gemäß den in diesem Dokument enthaltenen Anleitungen und Hinweisen. • Lassen Sie die Einheit nur von einem HP Servicepartner reparieren. Das Center for Devices and Radiological Health (CDRH) der U.S. Food and Drug Administration hat am 2. August 1976 Bestimmungen für Laserprodukte verabschiedet.

  • Seite 129: Hinweis Zum Austausch Von Akkus Und Batterien

    Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder wenden Sie sich bezüglich der Entsorgung an einen HP Partner. Weitere Informationen zum Austausch der Echtzeituhr-Batterie und zur Entsorgung erhalten Sie bei Ihrem HP Partner oder Servicepartner.

  • Seite 130: Technische Daten Des Servers

    Technische Daten des Servers In diesem Abschnitt Umgebungsanforderungen......................133 Technische Daten des Servers ....................134 Umgebungsanforderungen Temperaturbereich* Werte Bei Betrieb 10 bis 35 °C Beim Transport -40 bis 70 °C Maximale Verdunstungs- 28 °C temperatur Relative Luftfeuchtigkeit Werte (kondensationsfrei)** Bei Betrieb 10 % bis 90 % Außer Betrieb 5 % bis 95 % * Alle angegebenen Temperaturen gelten für Meereshöhe.
  • Seite 131 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Technische Daten des Servers Abmessung Werte Höhe 4,32 cm Tiefe 69,22 cm Breite 42,62 cm Gewicht (maximal) 16,78 kg Gewicht (ohne Laufwerke) 12,47 kg Eingangsanforderungen Werte Nominale Eingangsspannung 100 V ~ bis 240 V ~...

  • Seite 132: Technischer Support

    Customer Self Repair Was ist Customer Self Repair? Das Customer Self Repair Programm von HP bietet Ihnen in Garantiefällen oder im Rahmen von Supportverträgen den schnellstmöglichen Service. HP kann die Ersatzteile direkt an Sie schicken, und Sie ersetzen Sie selbst. Im Rahmen dieses Programms können Sie Ersatzteile nach Ihrem eigenen Arbeitsplan austauschen.

  • Seite 133: Hp Kontaktdaten

    HP ProLiant DL360 Generation 4p Server Benutzerhandbuch HP Kontaktdaten Die Adresse eines HP Partners in Ihrer Nähe können Sie entweder auf der HP Website (www.hp.com) direkt abfragen oder unter den dort angegebenen Telefonnummern erfragen. Die Rufnummern des technischen Supports von HP finden Sie auf der HP...

  • Seite 134: Akronyme Und Abkürzungen

    Akronyme und Abkürzungen ABEND Abnormal end (irregulärer Abbruch) Array Configuration Utility Automatic Server Recovery (Automatische Serverwiederherstellung) BBWC Battery-Backed Write Cache (akkugepuffertes Schreib-Cache-Modul) Double Data Rate (doppelte Datenrate) Driver Update (Treiberaktualisierung) Extended Feature Supplement International Electrotechnical Commission...
  • Seite 135 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Integrated Lights-Out Integrated Management Log Initial Program Load (Urlader) Interrupt Request Multi-processor specification (Multiprozessor-Spezifikation) NEMA National Electrical Manufacturers Association (US-Herstellerverband) NFPA National Fire Protection Association (US-Brandschutzbehörde) Network Interface Controller (Netzwerk-Controller) NVRAM Non-volatile memory (nicht flüchtiger Speicher) ORCA Option-ROM-Konfiguration für Arrays...
  • Seite 136 Akronyme und Abkürzungen PCI-Express Peripheral Component Interconnect Express (ein Bus-Typ) PCI-X Peripheral Component Interconnect Extended (Norm für einen Erweiterungssteckplatz) Power Distribution Unit (Stromverteiler) POST Power-On Self-Test Prozessor-Power-Modul ProLiant Support Pack Preboot eXecution Environment RBSU ROM-Based Setup Utility RILOE II Remote Insight Lights-Out Edition II...
  • Seite 137 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch SATA Serial Advanced Technology Attachment (eine serielle Massenspeicher-Schnittstelle) SCSI Small Computer System Interface (eine Parallel-Schnittstelle) SDRAM Synchronous Dynamic RAM (Speicherbaustein) Systems Insight Manager SIMM Single Inline Memory Module (Speicherbaustein) System Power Module Support Software-Diskette...
  • Seite 138 Akronyme und Abkürzungen Universal Serial Bus Version Control Agent VHDCI Very High Density Cable Interconnect Wake on LAN...
  • Seite 139 Index Care Pack 33, 94 Configuration Replication Utility 73 Crash Dump-Analyse 14 CSR (Customer Self Repair) 135 Customer Self Repair 135 Abdeckung 30 Achtung 100 ACU (Array Configuration Utility) 77 ADU (Array Diagnostic Utility) 90 Deployment-Software 78 Akku 13, 14, 95, 132 Diagnose von Fehlern 98, 105 Aktualisieren des System-ROM 87 Diagnosebeginn, Flussdiagramm 106...
  • Seite 140 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch Blindmodule 54 Ermitteln des Status 20 Kabel 129 Festplatten-LEDs 20, 21 Komponenten 7 Flash-ROM 81 Position 8, 9, 11, 12, 13, 14 Flussdiagramme 106, 108, 113, 115 Konfiguration des Systems 44, 45, 71 Kontakt zu HP 136 Geräteidentifikations-LEDs 8, 9, 11, 12, 27...
  • Seite 141 Index Anschlüsse 11 RJ-45-Netzwerkanschlüsse 11 LEDs 8, 9 LEDs 12 NMI-Schalter 14 Aktualisieren 81 Redundanz 87 ROMPaq Utility 81, 87 Online ROM Flash Component Utility 81 Rückseite Online-Ersatzspeicher 51, 52, 76 Anschlüsse 11 LED 15 LEDs 12 Optimale Betriebsumgebung 35 Schalter 12 Option ROM Configuration for Arrays (ORCA) 78...
  • Seite 142 HP ProLiant DL360 Generation 4p Server Benutzerhandbuch System, Betriebsanzeige 9 Systemplatine Batterie 95, 132 Verbindungsprobleme 105 Komponenten 13 Verkabeln 69 LEDs 15, 17 Versandkarton, Inhalt 41 Systems Insight Manager 86 Vertriebspartner 135, 136 Systemstromanschluss 13 VHDCI-SCSI, Anschluss 11 Systemwartungsschalter 14...
