Viessmann Vitodens 300-W Typ B3HA Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gas-Brennwertgeräte
  5. VITODENS 300-W Typ B3HA
  6. Serviceanleitung

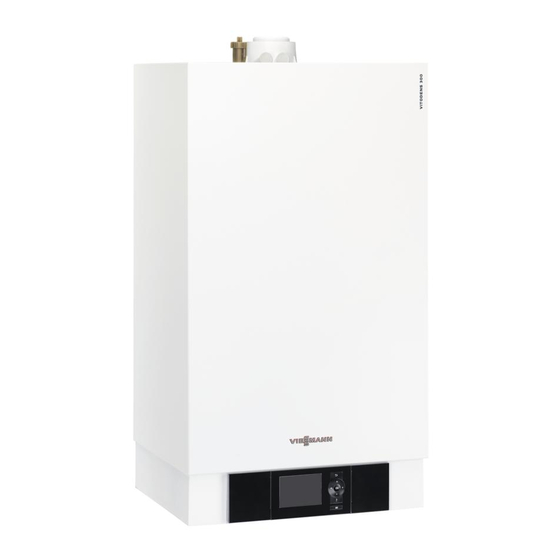

Viessmann Vitodens 300-W Typ B3HA Serviceanleitung

Gas-brennwert-wandgerät erdgas- und flüssiggas-ausführung 1,9 bis 35 kw
Vorschau ausblenden Andere Handbücher für Vitodens 300-W Typ B3HA:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Serviceanleitung
für die Fachkraft
Vitodens 300-W
Typ B3HA, 1,9 bis 35 kW
Gas-Brennwert-Wandgerät
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITODENS 300-W
Bitte aufbewahren!
5606 112
12/2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 300-W Typ B3HA

Inhaltszusammenfassung für Viessmann Vitodens 300-W Typ B3HA

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitodens 300-W Typ B3HA, 1,9 bis 35 kW Gas-Brennwert-Wandgerät Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITODENS 300-W Bitte aufbewahren! 5606 112 12/2011...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Codierung 1 Codierebene 1 aufrufen..................44 Allgemein......................45 Kessel........................47 Warmwasser......................48 Solar........................49 Heizkreis 1, Heizkreis 2, Heizkreis 3..............50 Codierung 2 Codierebene 2 aufrufen..................57 Allgemein......................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Einzelteillisten Bestellung von Einzelteilen.................. 135 Übersicht der Baugruppen................... 136 Baugruppe Gehäuse.................... 139 Baugruppe Wärmezelle..................140 Baugruppe Matrix-Kugelbrenner................142 Baugruppe Hydraulik.................... 144 Baugruppe Aqua-Platine..................146 Baugruppe Regelung................... 147 Baugruppe Sonstige..................... 148 Protokolle......................150 Technische Daten....................151 Bescheinigungen Konformitätserklärung..................152 Herstellerbescheinigung gemäß...

  • Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizungsanlage füllen............ • 2. Elektrischen Netzanschluss prüfen •...
  • Seite 7 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 25. Sicherheitsventile auf Funktion prüfen • • • 26. Elektrische Anschlüsse auf festen Sitz prüfen • • •...

  • Seite 8: Erstinbetriebnahme, Inspektion, Wartung

    ■ Füllwasser mit einer Wasserhärte über 16,8 °dH (3,0 mol/m ) muss enthär- tet werden, z.B. mit einer Kleinenthärtungsanlage für Heizwasser (siehe Viessmann Preisliste Vitoset). ■ Dem Füllwasser kann ein speziell für Heizungsanlagen geeignetes Frost- schutzmittel beigefügt werden. Die Eignung ist durch den Hersteller des Frostschutzmittels nachzuweisen.

  • Seite 9: Sprachumstellung (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. „Befüllung“ 4. Befüllfunktion beenden: Befüllfunktion ist aktiviert. OK oder ä drücken. Sprachumstellung (falls erforderlich) Hinweis 3. „Sprache“ Bei Erstinbetriebnahme erscheint direkt das Menü zur Sprachumstellung und Sprache zum Einstellen von Uhrzeit und Datum. Deutsch ç...

  • Seite 10: Funk-Zubehör Anmelden (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funk-Zubehör anmelden (falls vorhanden) Funk-Komponenten anmelden 6. Nur beim Anmelden der ersten Kom- ponente: „Hinzufügen mit Funk- Hinweis Repeater“: Der „Funk-Status“ muss auf „Akti- ■ Ohne Funk-Repeater: „NEIN“ viert“ eingestellt sein (Auslieferungszu- ■...
  • Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Außentemperatursensor RF anmelden 1. Gehäuse des Außentemperatursen- sors öffnen. 2. Taste A am Außentemperatursen- sor kurz drücken. Beim Verbindungsaufbau blinkt die LED B am Außentemperatursensor kurz rot. Wenn die Verbindung aufgebaut ist, erscheint „Neuer Teiln.: OK“...
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Vitotrol 300 RF anmelden 1. Vitotrol 300 RF mit Spannung versor- Funk-Schlüssel Eingabe gen (über Akkus oder Tischständer). Funk-Schlüssel hier durch Heizungs- fachbetrieb eingeben und mit OK bestätigen. Der Inbetriebnahme-Assistent startet automatisch.
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Komponenten abmelden: Heizkreiswahl Heizkreis 1 1. Servicemenü aufrufen: OK und å gleichzeitig ca. 4 s lang drücken. Heizkreis 2 ç Heizkreis 3 ç 2. „Servicefunktionen“ 3. „Funk“ Heizkreise auswählen, die von der 4.

  • Seite 14: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DIP-Schalter an der Rückseite des Funk-Repeaters Reset Power DIP1 DIP2 Level Radio used Heizkessel entlüften 1. Heizwasserseitige Absperrventile 3. Hähne B und C öffnen und mit schließen. Netzdruck so lange entlüften bis keine Luftgeräusche mehr hörbar 2.

  • Seite 15: Heizungsanlage Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Hähne B und C schließen, heiz- 5. Ablaufschlauch A von Hahn C wasserseitige Absperrventile öffnen. abziehen und außerhalb des Heiz- kessels aufbewahren. Heizungsanlage entlüften 1. Gasabsperrhahn schließen und 2. „Servicefunktionen“ Regelung einschalten.

  • Seite 16: Heizkreise Bezeichnen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizkreise bezeichnen Im Auslieferungszustand sind die Heiz- Namen für Heizkreise eingeben: kreise mit „Heizkreis 1“, „Heizkreis 2“ und „Heizkreis 3“ (falls vorhanden) Bedienungsanleitung bezeichnet. Die Heizkreise können zum besseren Verständnis für den Anlagenbetreiber anlagenspezifisch bezeichnet werden.

  • Seite 17: Gasart Umstellen (Nur Bei Betrieb Mit Flüssiggas)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gasart umstellen (nur bei Betrieb mit Flüssiggas) 1. Stellschraube A am Gaskombireg- ler auf „2“ stellen. 2. Netzschalter 8 einschalten. 3. Gasart in Codieradresse „82“ einstel- len: ■ Codierung 2 aufrufen ■...
  • Seite 18 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Systemgröße 7 60 mm Korrekturfaktor Abgassystem Nenn-Wär- Max. Leitungslänge (m) meleistung (kW) ≤ Raumluftabhängiger >11 – – – – – Betrieb ≤ >10 – – – – – ≤ 5 >5- >10 –...

  • Seite 19: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Korrekturfaktor ≤ Raumluftunabhängiger >11 – – – – – Betrieb koaxial Einschließlich AZ-Adap- ≤ >11 – – – – – ter 7 60/100 auf 7 80/125 mm ≤ 5 >5- >12 –...
  • Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) nein Gaskombiregler Störung EE Gaskombiregler öffnet prüfen (Ansteue- rung 230 V), Gas- anschlussdruck prüfen Ionisationsstrom nein Störung EE Einstellung der baut sich auf Ionisationselekt- Symbol A rode prüfen und prüfen, ob Luft in der Gasleitung ist.

  • Seite 21: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Selbsttätiges Störung E3 Für ausreichende Kalibrieren der Wärmeabnahme Verbrennungsre- sorgen. Entriege- gelung lungstaste R betä- tigen. nein Störung Eb Abstand der Ioni- sationselektrode zum Flammkörper prüfen. Zuordnung der Gasart prüfen (Codieradresse 82, Einstellung Gaskombiregler).
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Heizkessel in Betrieb nehmen. Hinweis Bei Erstinbetriebnahme kann das Gerät auf Störung gehen, weil sich Luft in der Gasleitung befindet. Nach ca. 5 s Entriegelungstaste R zur Ent- riegelung des Brenners drücken. 6.

  • Seite 23: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anschlussdruck (Fließdruck) Maßnahmen bei Erdgas bei Flüssiggas unter 17,4 mbar unter 42,5 mbar Keine Inbetriebnahme vornehmen und das Gasversorgungsunternehmen (GVU) bzw. Flüssiggaslieferanten benachrichtigen. 17,4 bis 25 mbar 42,5 bis 57,5 mbar Heizkessel in Betrieb nehmen. über 25 mbar über 57,5 mbar Separaten Gasdruckregler der Anlage...

  • Seite 24: Dichtheitsprüfung Az-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Dichtheitsprüfung AZ-System (Ringspaltmessung) In diesem Fall empfehlen wir, dass der Heizungsfachbetrieb bei der Inbetrieb- nahme der Anlage eine vereinfachte Dichtheitsprüfung durchführt. Dafür ist es ausreichend, die CO - oder die O Konzentration in der Verbrennungsluft im Ringspalt der AZ-Leitung zu mes- sen.

  • Seite 25: Brenner Ausbauen Und Brennerdichtung Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner ausbauen und Brennerdichtung prüfen 1. Netzschalter an der Regelung und 3. Elektrische Leitungen von Gebläse- Netzspannung ausschalten. motor A, Gasarmatur B, Ionisati- onselektrode C, Zündeinheit D 2. Gasabsperrhahn schließen und und Erdung E abziehen.

  • Seite 26: Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Vier Muttern G lösen und Brenner 6. Brennerdichtung H auf Beschädi- abnehmen. gungen prüfen, falls erforderlich aus- tauschen. Achtung Beschädigungen des Draht- gewebes vermeiden. Brenner nicht auf den Flamm- körper ablegen! Flammkörper prüfen Falls das Drahtgewebe beschädigt ist, Flammkörper austauschen.

  • Seite 27: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zünd- und Ionisationselektrode prüfen und einstellen A Zündelektroden C Bis 19 kW B Ionisationselektrode D Ab 26 kW 1. Elektroden auf Abnutzung und Ver- 3. Abstände prüfen. Falls die Abstände schmutzung prüfen. nicht in Ordnung oder die Elektroden beschädigt sind, Elektroden mit Dich- 2.
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Ablagerungen von den Heizflä- chen A der Brennkammer absau- gen. 2. Falls erforderlich Heizflächen A mit leicht sauren, chloridfreien Reini- gungsmitteln auf Basis von Phos- phorsäure einsprühen und min. 20 min einwirken lassen. 3.

  • Seite 29: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf prüfen und Siphon reinigen 1. Ungehinderten Abfluss des Kon- denswassers am Siphon prüfen. 2. Halteklammer B abziehen und Siphon A abnehmen. 3. Siphon A reinigen. 4. Siphon A mit Wasser füllen und anbauen.

  • Seite 30: Alle Gasführenden Teile Bei Betriebsdruck Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Alle gasführenden Teile bei Betriebsdruck auf Dichtheit prüfen Gefahr Hinweis Gasaustritt führt zu Explosions- Zur Dichtheitsprüfung nur geeignete und gefahr. zugelassene Lecksuchmittel (EN 14291) Gasführende Teile auf Gasdicht- und Geräte verwenden. Lecksuchmittel heit prüfen.
  • Seite 31 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Die Verbrennungsregelung führt bei Inbetriebnahme ein selbsttätiges Kalibrieren durch. Emissionsmessung erst ca. 30 s nach Brennerstart durchführen. 8. Nach der Prüfung OK drücken. 9. Wert in Protokoll eintragen. Obere/untere Wärmeleistung aus- wählen Hinweis Für ausreichend Wärmeabnahme sor-...

  • Seite 32: Regelung An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung an die Heizungsanlage anpassen Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Verschie- dene Anlagenkomponenten werden von der Regelung automatisch erkannt und die Codierung automatisch eingestellt. ■ Auswahl des zutreffenden Schemas siehe folgende Abbildungen. ■...
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 2 Ein Heizkreis ohne Mischer A1 und ein Heizkreis mit Mischer M2 (mit/ohne Warmwasserbereitung) Hinweis Der Volumenstrom des Heizkreises ohne Mischer muss min. 30% größer sein als der Volumenstrom des Heizkreises mit Mischer. ID: 4605133_1103_02 1 Vitodens 300-W 7 Temperaturwächter als Maximal-...
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion/Anlagenkomponente Codierung Einstellen Gruppe ■ mit Speicher-Wassererwärmer 00:4 „Allgemein“ ■ ohne Speicher-Wassererwärmer 00:3 „Allgemein“ Anlage mit Trinkwasserzirkulationspumpe: Anschluss Zirkulationspumpe an Stecker sK auf der — — Grundleiterplatte Anlagenausführung 3 Ein Heizkreis ohne Mischer A1 und ein Heizkreis mit Mischer M2 mit System- trennung (mit/ohne Warmwasserbereitung) ID: 4605133_1103_02 1 Vitodens 300-W...
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion/Anlagenkomponente Codierung Einstellen Gruppe Betrieb mit Flüssiggas 82:1 „Allgemein“ Anlage nur mit einem Heizkreis mit Mischer mit Erweiterungssatz für Mischer (ohne ungeregelten Heizkreis) ■ mit Speicher-Wassererwärmer 00:4 „Allgemein“ ■ ohne Speicher-Wassererwärmer 00:3 „Allgemein“...
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) qQ Erweiterungssatz für einen Heiz- kreis mit Mischer M2 Funktion/Anlagenkomponente Codierung Einstellen Gruppe Betrieb mit Flüssiggas 82:1 „Allgemein“ Interne Umwälzpumpe Max. Drehzahl der internen Umwälzpumpe bei Heiz- 31:20 „Kessel“ betrieb: 20% Anlage ohne Trinkwasserzirkulationspumpe: Anschluss Heizkreispumpe A1 an Stecker sK auf der 39:1...
  • Seite 37 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 5 Ein Heizkreis ohne Mischer, ein Heizkreis mit Mischer M2 (mit Erweiterungs- satz), ein Heizkreis mit Mischer M3 (mit Erweiterungssatz) und hydraulische Weiche (mit/ohne Warmwasserbereitung) ID: 4605134_1103_02 1 Vitodens 300-W qQ Heizkreis mit Mischer M3 (Heizkreis 2 Außentemperatursensor qW Temperaturwächter als Maximal-...

  • Seite 38: Heizkennlinien Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion/Anlagenkomponente Codierung Einstellen Gruppe Betrieb mit Flüssiggas 82:1 „Allgemein“ Anlage nur mit zwei Heizkreisen mit Mischer mit Erweiterungssatz für Mischer (ohne ungeregelten Heizkreis) ■ mit Speicher-Wassererwärmer 00:8 „Allgemein“ ■ ohne Speicher-Wassererwärmer 00:7 „Allgemein“...
  • Seite 39 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Neigung -5 -10 -15 -20 Außentemperatur in °C Einstellbereiche Neigung: Normaler Raumtemperatur-Sollwert ■ Fußbodenheizungen: 0,2 bis 0,8 ■ Niedertemperaturheizungen: 0,8 bis Raumtemperatur-Sollwert einstellen Für jeden Heizkreis getrennt einstell- bar. Die Heizkennlinie wird entlang der Raum-Solltemperatur-Achse verscho- ben.
  • Seite 40 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) D Heizkreispumpe „Aus“ Neigung und Niveau ändern E Heizkreispumpe „Ein“ Für jeden Heizkreis getrennt einstell- bar. Änderung des normalen Raumtempera- tur-Sollwerts Bedienungsanleitung Reduzierter Raumtemperatur-Soll- wert Außentemperatur in °C A Neigung ändern B Niveau ändern (vertikale Parallel- verschiebung der Heizkennlinie) Erweitertes Menü:...

  • Seite 41: Regelung In Lon Einbinden

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung in LON einbinden Das Kommunikations-Modul LON muss Hinweis eingesteckt sein. Innerhalb des LON darf die gleiche Teil- nehmer-Nr. nicht zweimal vergeben Hinweis werden. Die Datenübertragung über LON kann Es darf nur eine Vitotronic als Fehler- einige min dauern.

  • Seite 42: Anzeige „Wartung" Abfragen Und Zurücksetzen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) LON-Teilnehmer-Check durchführen Mit dem Teilnehmer-Check wird die Kommunikation der am Fehlermanager ange- schlossenen Geräte einer Anlage überprüft. Voraussetzungen: 4. Teilnehmer auswählen (z. B. Teilneh- ■ Regelung muss als Fehlermanager mer 10). codiert sein (Codierung „79:1“) Der Teilnehmer-Check für den aus- ■...

  • Seite 43: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. „Wartung Reset“ Hinweis Die eingestellten Wartungsparame- ter für Betriebsstunden und Zeitinter- vall beginnen wieder bei 0. Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.

  • Seite 44: Codierebene 1 Aufrufen

    Codierung 1 Codierebene 1 aufrufen Hinweis 4. Codieradresse auswählen. ■ Die Codierungen werden im Klartext angezeigt. 5. Wert entsprechend der folgenden ■ Nicht angezeigt werden Codierungen, Tabellen einstellen und mit OK die durch Ausstattung der Heizungs- bestätigen. anlage oder Einstellung anderer Codierungen keine Funktion haben.

  • Seite 45: Allgemein

    Codierung 1 Allgemein „Allgemein“ auswählen (siehe Seite 44). Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Anlagenschema 00:1 Anlagenausführung 1: 00:2 Anlagenschemen siehe Ein Heizkreis ohne folgende Tabelle: Mischer A1 (Heizkreis 1), 00:10 ohne Trinkwassererwär- mung Wert Anlagen- Beschreibung Adresse ausfüh- 00: ... rung Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwas- sererwärmung (Codierung stellt sich automatisch ein)
  • Seite 46 Codierung 1 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Funktion interne Umwälzpumpe 51:0 Anlage mit hydraulischer 51:1 Anlage mit hydraulischer Weiche: Weiche: Interne Umwälzpumpe Interne Umwälzpumpe wird bei Wärmeanforde- wird bei Wärmeanforde- rung immer eingeschal- rung nur eingeschaltet, wenn der Brenner läuft. 51:2 Anlage mit Heizwasser- Pufferspeicher:...

  • Seite 47: Kessel

    Codierung 1 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Bedienung sperren 8F:0 Bedienung im Basis- 8F:1 Bedienung im Basis-Menü Menü und im erweiterten und im erweiterten Menü Menü freigegeben. gesperrt. Schornsteinfeger-Prüfbe- Hinweis trieb ist aktivierbar. Die jeweilige Codierung 8F:2 Bedienung im Basis-Menü wird erst aktiviert, wenn freigegeben, im erweiter- das Service-Menü...

  • Seite 48: Warmwasser

    Codierung 1 Kessel (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Status Wartung 24:0 Keine Anzeige „War- 24:1 Anzeige „Wartung“ im tung“ im Display Display (Adresse wird automatisch gesetzt, muss manuell nach Wartung zurückgesetzt werden) Befüllung/Entlüftung 2F:0 Entlüftungsprogramm/ 2F:1 Entlüftungsprogramm Befüllungsprogramm aktiv nicht aktiv 2F:2 Befüllungsprogramm aktiv...

  • Seite 49: Solar

    Codierung 1 Solar „Solar“ auswählen (siehe Seite 44). Hinweis Die Gruppe Solar wird nur angezeigt, wenn ein Solarregelungsmodul, Typ SM1 angeschlossen ist. Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Drehzahlsteuerung-Solarkreispumpe 02:0 Solarkreispumpe nicht 02:1 Solarkreispumpe dreh- drehzahlgesteuert. zahlgesteuert mit Wellen- paketsteuerung. 02:2 Solarkreispumpe dreh- zahlgesteuert mit PWM-...

  • Seite 50: Heizkreis 1, Heizkreis 2, Heizkreis 3

    Codierung 1 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Erweiterte Solarregelungsfunktionen 20:0 Keine erweiterte Rege- 20:1 Zusatzfunktion für Trink- lungsfunktion aktiv. wassererwärmung. 20:2 2. Differenztemperaturre- gelung. 20:3 2. Differenztemperaturre- gelung und Zusatzfunk- tion. 20:4 2. Differenztemperaturre- gelung zur Heizungsunter- stützung. 20:5 Thermostatfunktion.
  • Seite 51 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Sparfunktion Außentemperatur A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpenlo- gik-Funktion (Sparschal- gik-Funktion tung): Heizkreispumpe A5:1 Mit Heizkreispumpenlogik- „Aus“, falls Außentempe- Funktion: Heizkreispumpe ratur (AT) 1 K größer ist A5:15 „Aus“...
  • Seite 52 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Erweiterte Sparfunktion gedämpfte Außentemperatur A6:36 Erweiterte Sparschaltung A6:5 Erweiterte Sparschaltung nicht aktiv aktiv; d.h. bei einem varia- A6:35 bel einstellbaren Wert von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heiz- kreispumpe ausgeschaltet und der Mischer wird zuge-...
  • Seite 53 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Witterungsgeführt/Raumtemperaturaufschaltung b0:0 Mit Fernbedienung: Heiz- b0:1 Heizbetrieb: witterungsge- betrieb/ reduz. Betrieb: führt witterungsgeführt (Codie- Reduz. Betrieb: mit Raum- rung nur verändern für temperaturaufschaltung den Heizkreis mit b0:2 Heizbetrieb: mit Raumtem- Mischer)
  • Seite 54 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Max. Vorlauftemperatur Heizkreis C6:74 Elektronische Maximal- C6:10 Maximalbegrenzung ein- begrenzung der Vorlauf- stellbar von 10 bis 127 °C temperatur auf 74 °C C6:127 (begrenzt durch kessel- spezifische Parameter) Betriebsprogramm-Umschaltung d5:0...
  • Seite 55 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Estrichtrocknung F1:0 Estrichtrocknung nicht F1:1 Estrichtrocknung nach 6 aktiv wählbaren Temperatur- F1:6 Zeit-Profilen einstellbar (siehe Seite 124) F1:15 Dauernd Vorlauftempera- tur 20 °C Partybetrieb Zeitbegrenzung F2:8 Zeitliche Begrenzung für F2:0 Keine Zeitbegrenzung für...
  • Seite 56 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Zeitdauer Erhöhung Vorlauftemperatur-Sollwert Fb:30 Zeitdauer für die Erhö- Fb:0 Zeitdauer einstellbar von 0 hung des Kesselwasser- bis 300 min; 1 Einstellschritt ≙ 2 min) bzw. Vorlauftemperatur- Fb:150 Sollwertes (siehe Codier- adresse „FA“) 60 min.

  • Seite 57: Codierebene 2 Aufrufen

    Codierung 2 Codierebene 2 aufrufen Hinweis 4. Gruppe der gewünschten Codier- ■ In der Codierebene 2 sind alle Codie- adresse auswählen: rungen erreichbar, auch die Codierun- ■ „Allgemein“ gen der Codierebene 1. ■ „Kessel“ ■ Nicht angezeigt werden Codierungen, ■ „Warmwasser“ die durch Ausstattung der Heizungs- ■...
  • Seite 58 Codierung 2 Allgemein (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung 00:1 Anlagenausführung 1: 00:2 Anlagenschemen siehe Ein Heizkreis ohne folgende Tabelle: Mischer A1 (Heizkreis 1), 00:10 ohne Trinkwassererwär- mung Wert Anlagen- Beschreibung Adresse ausfüh- 00: ... rung Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwas- sererwärmung (Codierung stellt sich automatisch ein) 2, 3, 4 Ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwas-...
  • Seite 59 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Kein Zugang zu den 11:9 Zugang zu den Codier- 11:≠9 Codieradressen für die adressen für die Parameter Parameter der Verbren- der Verbrennungsregelung nungsregelung offen 2A:0 Ohne Funk-Außentem- 2A:1 Mit Funk-Außentempera- peratursensor tursensor (wird automa- tisch erkannt) 2A:2...
  • Seite 60 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3A:2 Funktion Eingang DE1: Externe Anforderung mit Vorlauf-Solltemperatur. Einstellung Sollwert Vor- lauftemperatur: Codier- adresse 9b. Funktion interne Umwälz- pumpe: Codieradresse 3F 3A:3 Funktion Eingang DE1: Externes Sperren. Funktion interne Umwälz- pumpe: Codieradresse 3E 3A:4 Funktion Eingang DE1: Externes Sperren mit Stör-...
  • Seite 61 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3b:4 Funktion Eingang DE2: Externes Sperren mit Stör- meldeeingang Funktion interne Umwälz- pumpe: Codieradresse 3E 3b:5 Funktion Eingang DE2: Störmeldeeingang 3b:6 Funktion Eingang DE2: Kurzzeitbetrieb Trinkwas- serzirkulationspumpe (Tastfunktion). Einstellung Laufzeit Trink- wasserzirkulationspumpe: Codieradresse 3d 3C:0...
  • Seite 62 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Einstellung Laufzeit Trink- wasserzirkulationspumpe: Codieradresse 3d 3d:5 Laufzeit Trinkwasserzir- 3d:1 Laufzeit Trinkwasserzirku- kulationspumpe bei Kurz- lationspumpe einstellbar zeitbetrieb: 5 min 3d:60 von 1 bis 60 min 3E:0 Interne Umwälzpumpe 3E:1 Interne Umwälzpumpe bleibt bei Signal „Extern wird bei Signal „Extern Sperren“...
  • Seite 63 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 52:0 Ohne Vorlauftemperatur- 52:1 Mit Vorlauftemperatursen- sensor für hydraulische sor für hydraulische Wei- Weiche che (wird automatisch erkannt) Funktion Anschluss sK Funktion Anschluss sK: 53:1 53:0 der internen Erweiterung: Sammelstörung Trinkwasserzirkulations- 53:2 Funktion Anschluss sK: pumpe...
  • Seite 64 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Hinweis Jede Nummer darf nur ein- mal vergeben werden. 79:1 Mit Kommunikationsmo- 79:0 Regelung ist nicht Fehler- dul LON: Regelung ist manager Fehlermanager 7b:1 Mit Kommunikationsmo- 7b:0 Uhrzeit nicht senden dul LON: Regelung sen- det Uhrzeit 7F:1 Einfamilienhaus...
  • Seite 65 Außentemperatur tur des der Regelung 97:2 Regelung sendet Außen- zugeordneten Sensors temperatur an wird intern verwendet Vitotronic 200-H 98:1 Viessmann Anlagennum- 98:1 Anlagennummer einstell- mer (in Verbindung mit bar von 1 bis 5 Überwachung mehrerer 98:5 Anlagen über Vitocom 300)

  • Seite 66: Kessel

    Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 9A:0 Nicht verstellen 9b:70 Vorlauftemperatur-Soll- 9b:0 Vorlauftemperatur-Soll- wert bei externer Anfor- wert bei externer Anforde- derung 70 °C 9b:127 rung einstellbar von 0 bis 127 °C (begrenzt durch kesselspezifische Parame- ter) 9C:20 Überwachung LON-Teil- 9C:0...
  • Seite 67 Codierung 2 Kessel (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 14:1 Nicht verstellen 15:1 Nicht verstellen 21:0 Kein Wartungsintervall 21:1 Anzahl der Betriebsstun- (Betriebsstunden) einge- den des Brenners bis zur stellt 21:100 nächsten Wartung einstell- bar von 100 bis 10 000 h 1 Einstellschritt ≙...

  • Seite 68: Warmwasser

    Codierung 2 Warmwasser „Warmwasser“ auswählen (siehe Seite 57). Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Warmwasser 56:0 Trinkwassertemperatur- 56:1 Trinkwassertemperatur- Sollwert einstellbar von Sollwert einstellbar von 10 10 bis 60 °C bis über 60 °C Hinweis Max.-Wert abhängig vom Kesselcodierstecker. Max. zulässige Trinkwas- sertemperatur beachten.
  • Seite 69 Codierung 2 Warmwasser (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 5F:0 Umwälzpumpe zur Spei- 5F:1 Umwälzpumpe zur Spei- cherbeheizung bleibt bei cherbeheizung wird bei Signal „Extern Anfor- Signal „Extern Anfordern“ dern“ im Regelbetrieb ausgeschaltet 5F:2 Umwälzpumpe zur Spei- cherbeheizung wird bei Signal „Extern Anfordern“...

  • Seite 70: Solar

    Codierung 2 Warmwasser (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 71:0 Trinkwasserzirkulations- 71:1 „Aus“ während der Trink- pumpe: „Ein“ nach Zeit- wassererwärmung auf den programm 1. Sollwert 71:2 „Ein“ während der Trink- wassererwärmung auf den 1. Sollwert 72:0 Trinkwasserzirkulations- 72:1 „Aus“ während der Trink- pumpe: „Ein“...
  • Seite 71 Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 02:2 Solarkreispumpe dreh- zahlgesteuert mit PWM- Ansteuerung. 03:10 Temperaturdifferenz für 03:5 Temperaturdifferenz ein- den Start der Drehzahlre- stellbar von 5 bis 20 K. gelung 10 K. 03:20 04:4 Reglerverstärkung der 04:1 Reglerverstärkung einstell- Drehzahlregelung 4 %/K.
  • Seite 72 Solarkreis (z.B. nachts) wird erfasst. 0E:1 Wärmebilanzierung in 0E:2 Nicht einstellen! Verbindung mit 0E:0 Keine Wärmebilanzierung. Viessmann Wärmeträ- germedium. 0F:70 Volumenstrom des Solar- 0F:1 Volumenstrom einstellbar kreises bei max. Pum- von 0,1 bis 25,5 l/min. 1 Einstellschritt ≙ 0,1 l/min pendrehzahl 7 l/min.
  • Seite 73 Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung ■ Zieltemperaturrege- lung eingeschaltet (Codierung „10:1“): Temperatur, mit der das solar erwärmte Wasser in den Spei- cher-Wassererwärmer eingeschichtet werden soll. ■ Codierung „20:9“ (Beheizung von zwei Speicher-Wasser- erwärmern) ist einge- stellt: Bei Erreichen des Trinkwassertempera- tur-Sollwerts eines...
  • Seite 74 Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 20:7 Solare Beheizung über externen Wärmetauscher ohne zusätzlichen Tempe- ratursensor. 20:8 Solare Beheizung über externen Wärmetauscher mit zusätzlichem Tempera- tursensor. 20:9 Solare Beheizung von zwei Speicher-Wassererwär- mern. 22:8 Einschalt-Temperaturdif- 22:2 Einschalt-Temperaturdiffe- ferenz bei Heizungsun- renz einstellbar von 2 bis terstützung (Codierung...

  • Seite 75: Heizkreis 1, Heizkreis 2, Heizkreis 3

    Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 26:4 Pendelbeheizung ohne Vorrang für einen der Spei- cher-Wassererwärmer. 27:15 Pendelbeheizungszeit 27:5 Pendelbeheizungszeit ist 15 min. einstellbar von 5 bis Der Speicher-Wasser- 27:60 60 min. erwärmer ohne Vorrang wird max. für die Dauer der eingestellten Pendel- beheizungszeit beheizt, wenn der Speicher-Was-...
  • Seite 76 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A1:0 Alle an der Fernbedie- A1:1 An der Fernbedienung nung möglichen Einstel- kann nur Partybetrieb ein- lungen können vorge- gestellt werden (nur bei nommen werden Vitotrol 200) A3:2 Außentemperatur unter A3:-9...
  • Seite 77 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Hinweis „Achtung“ bei Codierung „A3“ beachten A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpenlo- gik-Funktion (Sparschal- gik-Funktion tung): Heizkreispumpe A5:1 Mit Heizkreispumpenlogik- „Aus“, falls Außentempe- Funktion: Heizkreispumpe ratur (AT) 1 K größer ist A5:15 „Aus“...
  • Seite 78 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A6:36 Erweiterte Sparschaltung A6:5 Erweiterte Sparschaltung nicht aktiv aktiv; d.h. bei einem varia- A6:35 bel einstellbaren Wert von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heiz- kreispumpe ausgeschaltet und der Mischer wird zuge- fahren.
  • Seite 79 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung b0:0 Mit Fernbedienung: Heiz- b0:1 Heizbetrieb: witterungsge- betrieb/ reduz. Betrieb: führt witterungsgeführt (Codie- Reduz. Betrieb: mit Raum- rung nur verändern für temperaturaufschaltung den Heizkreis mit b0:2 Heizbetrieb: mit Raumtem- Mischer) peraturaufschaltung...
  • Seite 80 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung C5:20 Elektronische Minimalbe- C5:1 Minimalbegrenzung ein- grenzung der Vorlauftem- stellbar von 1 bis 127 °C peratur 20 °C C5:127 (begrenzt durch kessel- spezifische Parameter) C6:74 Elektronische Maximal- C6:10 Maximalbegrenzung ein- begrenzung der Vorlauf-...
  • Seite 81 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung d8:0 Keine Betriebspro- d8:1 Betriebsprogramm- gramm-Umschaltung Umschaltung über Ein- über Erweiterung EA1 gang DE1 an der Erweite- rung EA1 d8:2 Betriebsprogramm- Umschaltung über Ein- gang DE2 an der Erweite- rung EA1 d8:3 Betriebsprogramm-...
  • Seite 82 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung E9:45 Drehzahl der drehzahlge- E9:0 Drehzahl einstellbar von 0 regelten Heizkreis- bis 100 % der max. Dreh- pumpe: 45 % der max. E9:100 zahl im Betrieb mit redu- Drehzahl im Betrieb mit zierter Raumtemperatur reduzierter Raumtempe-...
  • Seite 83 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung FA:50 Fb:30 Zeitdauer für die Erhö- Fb:0 Zeitdauer einstellbar von 0 hung des Kesselwasser- bis 300 min; 1 Einstellschritt ≙ 2 min) bzw. Vorlauftemperatur- Fb:150 Sollwertes (siehe Codier- adresse „FA“) 60 min.

  • Seite 84: Diagnose Und Serviceabfragen

    Diagnose und Serviceabfragen Service-Ebene aufrufen OK und å gleichzeitig ca. 4 s lang drücken. Übersicht Service-Menü Service Allgemein Diagnose Heizkreis 1 Heizkreis 2 Aktorentest Heizkreis 3 Warmwasser Codierebene 1 Solar Kurzabfrage Codierebene 2 Daten zurücksetzen Fehlerhistorie Teilnehmer-Check Servicefunktionen Service-Pin Vitocom Pin-Code Eingabe Service beenden ? Funk Wartung Reset...
  • Seite 85 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Hinweis Falls ein abgefragter Sensor defekt ist, erscheint „- - -“ im Display. Betriebsdaten aufrufen 2. „Diagnose“ 1. OK und å gleichzeitig ca. 4 s lang 3. Gewünschte Gruppe auswählen, z.B. „Allgemein“. drücken. Betriebsdaten zurücksetzen Gespeicherte Betriebsdaten (z.
  • Seite 86 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Bedeutung der jeweiligen Werte in den einzelnen Zeilen und Feldern siehe fol- gende Tabelle: Zeile Feld (Kurzab- frage) Anlagenschema 01 Softwarestand Softwarestand bis 10 Regelung Bedieneinheit Revisionsstand Gerätekennung ZE-ID Gerät Anzahl KM-BUS-Teil- Softwarestand Solar- nehmer regelungsmodul SM1 Softwarestand Revisionsstand Gas-...
  • Seite 87 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Zeile Feld (Kurzab- frage) Heizkreis A1 (ohne Heizkreis M2 (mit Heizkreis M3 (mit Mischer) Mischer) Mischer) Fernbe- Software- Fernbe- Software- Fernbe- Software- dienung stand dienung stand dienung stand Fern- 0: ohne Fernbe- 0: ohne Fernbe- 0: ohne bedienung 1: Vitotrol...

  • Seite 88: Ausgänge Prüfen (Relaistest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Zeile Feld (Kurzab- frage) Interne Umwälz- Heizkreispumpe Heizkreispumpe (nur bei pumpe Heizkreis M2 Heizkreis M3 KM-BUS Drehzahl- Software- Dreh- Software- Dreh- Software- Umwälz- geregelte stand zahlgere- stand zahlgere- stand pumpen) Pumpe drehzahl- gelte drehzahl- gelte drehzahlge- 0: ohne geregelte...
  • Seite 89 Diagnose und Serviceabfragen Ausgänge prüfen (Relaistest) (Fortsetzung) Folgende Relaisausgänge können je nach Anlagenausstattung angesteuert werden: Displayanzeige Erklärung Alle Aktoren Alle Aktoren sind ausgeschaltet Grundlast Brenner wird mit min. Leistung betrieben, interne Pumpe ist eingeschaltet Volllast Brenner wird mit max. Leistung betrieben, interne Pumpe ist eingeschaltet Ausgang Intern Interner Ausgang sÖ...

  • Seite 90: Störungsbehebung

    Störungsbehebung Störungsanzeige Regelung für witterungsgeführten Betrieb Bei einer Störung blinkt die rote Störan- Quittierte Störungen aufrufen zeige A. Im Display blinkt „ “ und „Störung“ wird angezeigt. Im Basis-Menü „Störung“ auswählen. Eine Liste der anstehenden Störungen wird angezeigt. Störungscodes aus Störungsspei- cher auslesen (Fehlerhistorie) Die letzten 10 aufgetretenen Störungen (auch behobene) werden gespeichert...

  • Seite 91: Störungscodes

    Störungsbehebung Störungscodes Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelt nach 0°C Kurzschluss Außentemperatursensor Außentemperatur Außentemperatur- prüfen (siehe Seite 105) sensor Regelt nach 0°C Unterbrechung Außentemperatursensor Außentemperatur Außentemperatur- prüfen (siehe Seite 105) sensor Regelt nach 0°C Unterbrechung Funkverbindung prüfen Außentemperatur Kommunikation (Außentemperatursensor...
  • Seite 92 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Mischer wird zuge- Kurzschluss Vor- Vorlauftemperatursensor fahren lauftemperatursen- prüfen (siehe Seite 112) sor Heizkreis 2 (mit Mischer) Mischer wird zuge- Kurzschluss Vor- Vorlauftemperatursensor fahren lauftemperatursen- prüfen (siehe Seite 112) sor Heizkreis 3 (mit Mischer) Mischer wird zuge-...
  • Seite 93 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelbetrieb Kurzschluss Spei- Temperatursensor an chertemperatursen- Anschluss S3 an der Vitosolic 100 prüfen. Temperatursensor % am Keine solare Trink- Kurzschluss Spei- wassererwärmung chertemperatursen- Solarregelungs-Modul oder Sensor an der Vitosolic prüfen.
  • Seite 94 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelbetrieb Max. Anlagen- Anlagendruck prüfen druck überschrit- (Anlagendruck max. 3 bar). Funktion und Dimensio- nierung des Membran- Ausdehnungsgefäßes prüfen. Heizungsanlage entlüf- ten. Regelbetrieb gemäß Bedienteil defekt Bedienteil austauschen Auslieferungszu- stand Brenner blockiert.
  • Seite 95 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner blockiert Unterbrechung Abgastemperatursensor Abgastemperatur- prüfen sensor Mischer regelt auf Kommunikations- Anschlüsse und Codie- 20°C Vorlauftempe- fehler Erweite- rung Erweiterungssatz ratur. rungssatz für Heiz- prüfen. kreis 2 (mit Mischer) Mischer regelt auf Kommunikations-...
  • Seite 96 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelbetrieb ohne Kommunikations- Anschlüsse, Leitung, Fernbedienung fehler Fernbedie- Codieradresse „A0“ in nung Vitotrol Heiz- Gruppe „Heizkreis“ und kreis 3 (mit Einstellung der Fernbe- Mischer) dienung prüfen (siehe Seite 129). Bei Funk-Fernbedienun- gen: Verbindung prüfen, Fernbedienung in die...
  • Seite 97 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelbetrieb, max. Kommunikations- Einstellung Codier- Pumpendrehzahl fehler drehzahlge- adresse „E5“ in Gruppe regelte externe „Heizkreis“ prüfen Heizkreispumpe Heizkreis 1 (ohne Mischer) Regelbetrieb, max. Kommunikations- Einstellung Codier- Pumpendrehzahl fehler drehzahlge- adresse „E5“...
  • Seite 98 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Regelbetrieb ohne Kurzschluss Raumtemperatursensor Raumeinfluss Raumtemperatur- Heizkreis 2 prüfen sensor Heizkreis 2 Externen Raumtempera- (mit Mischer) tursensor bei Vitotrol 300 oder eingebauten bei Vitotrol 200/300 Regelbetrieb ohne Kurzschluss Raumtemperatursensor Raumeinfluss Raumtemperatur-...
  • Seite 99 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Ionisationsstrom Abstand der Ionisationse- während des Kalib- lektrode zum Flammkör- rierens zu hoch per prüfen (siehe Seite 27). Bei raumluftabhängigem Betrieb hohe Staubbelas- tung in der Verbrennungs- luft vermeiden.
  • Seite 100 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Ionisationsstrom Ionisationselektrode prü- während des Kalib- fen: rierens zu gering ■ Abstand zum Flamm- körper (siehe Seite 27) ■ Verschmutzung der Elektrode ■ Verbindungsleitung und Steckverbindungen Abgassystem prüfen, ggf.
  • Seite 101 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Ionisationsstrom Abgassystem prüfen, ggf. während des Kalib- Abgasrezirkulation besei- rierens nicht im tigen. gültigen Bereich Bei raumluftabhängigem (zu große Abwei- Betrieb hohe Staubbelas- chung gegenüber tung in der Verbrennungs- dem Vorgänger- luft vermeiden.
  • Seite 102 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Flammensignal ist Gasversorgung (Gas- bei Brennerstart druck und Gasströmungs- nicht vorhanden wächter) prüfen, oder zu gering. Gaskombiregler prüfen. Ionisationselektrode und Verbindungsleitung prü- fen. Zündung prüfen: ■...
  • Seite 103 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Abgastemperatur- Füllstand der Heizungs- begrenzer hat aus- anlage prüfen. Anlage gelöst. entlüften. Entriegelungstaste R nach Abkühlen der Abgasanlage betätigen. Brenner auf Störung Temperaturbe- Füllstand der Heizungs- grenzer hat ausge- anlage prüfen.
  • Seite 104 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Gebläsestillstand Gebläse prüfen, Verbin- nicht erreicht dungsleitungen zum Gebläse prüfen, Geblä- seansteuerung prüfen. Entriegelungstaste R betätigen. Brenner auf Störung Gaskombiregler Gaskombiregler prüfen. defekt oder fehler- Abgasanlage prüfen.

  • Seite 105: Instandsetzung

    Störungsbehebung Instandsetzung Kesseltemperatursensor, Speichertemperatursensor,Vorlauf- temperatursensor für hydr. Weiche prüfen oder leitungsgebun- denen Außentemperatursensor prüfen...
  • Seite 106 Störungsbehebung Instandsetzung (Fortsetzung) 1. ■ Kesseltemperatursensor 3. ■ Kesseltemperatursensor Leitungen am Kesseltemperatur- Speichertemperatursensor sensor A abziehen und Wider- Vorlauftemperatursensor hydr. Weiche stand messen. ■ Speichertemperatursensor Stecker % von Kabelbaum an der Regelung abziehen und Wider- stand messen. ■ Vorlauftemperatursensor hydr. Weiche Stecker „X3“...

  • Seite 107: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Bei starker Abweichung von der Gefahr Kennlinie Adern am Sensor Kesseltemperatursensor sitzt abklemmen und Messung direkt am direkt im Heizwasser (Verbrü- Sensor wiederholen. hungsgefahr). Je nach Messergebnis Leitung oder Vor Sensorwechsel Heizkessel Außentemperatursensor austau- heizwasserseitig entleeren. schen. Abgastemperatursensor prüfen Bei Überschreiten der zulässigen Abgastemperatur verriegelt der Abgastemperatur- sensor das Gerät.

  • Seite 108: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor aus- tauschen. 10 30 50 70 90 110 Temperatur in °C Sensortyp: NTC 10 kΩ Störung bei Erstinbetriebnahme (Fehler A3) Die Regelung prüft bei Erstinbetriebnahme die korrekte Platzierung des Abgastem- peratursensors.
  • Seite 109 Störungsbehebung Instandsetzung (Fortsetzung) 1. Leitungen des Temperaturbegren- zers A abziehen. 2. Durchgang des Temperaturbegren- zers mit einem Multimeter prüfen. 3. Defekten Temperaturbegrenzer aus- bauen. 4. Neuen Temperaturbegrenzer mit Wärmeleitpaste bestreichen und ein- bauen. 5. Nach Inbetriebnahme Entriegelungs- taste R an der Regelung drücken.

  • Seite 110: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen 1. Netzspannung ausschalten. 4. Sicherung F1 prüfen (siehe Anschluss- und Verdrahtungs- 2. Seitliche Verschlüsse lösen und schema). Regelung abklappen. 3. Abdeckung A abbauen. Erweiterungssatz für Heizkreis mit Mischer Einstellung Drehschalter S1 prüfen Heizkreis Einstellung Drehschalter Der Drehschalter auf der Leiterplatte des Erweiterungssatzes definiert die Zuord- Heizkreis mit Mischer...
  • Seite 111 Störungsbehebung Instandsetzung (Fortsetzung) Drehrichtung des Mischer-Motors Während des Eigentestes die Drehrich- prüfen tung des Mischer-Motors beobachten. Danach den Mischer von Hand in Stel- Nach dem Einschalten führt das Gerät lung „Auf“ bringen. einen Eigentest durch. Dabei wird der Mischer auf- und wieder zugefahren. Hinweis Der Vorlauftemperatursensor muss jetzt eine höhere Temperatur erfassen.

  • Seite 112: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) Vorlauftemperatursensor prüfen Widerstandskennlinie 10 30 50 70 90 110 Temperatur in °C Sensortyp: NTC 10 kΩ 1. Stecker ? (Vorlauftemperatursen- 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. sor) abziehen. Bei starker Abweichung Sensor aus- tauschen. Vitotronic 200-H prüfen (Zubehör) Die Vitotronic 200-H ist über die LON- Verbindungsleitung mit der Regelung...

  • Seite 113: Funktionsbeschreibung

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb 21°C 14°C Kesseltemperatur 48°C Heizbetrieb Durch die Regelung wird eine Kessel- Heizwasservolumenstrom wasser-Solltemperatur ermittelt in Abhängigkeit von der Außentemperatur Sinkt der Heizwasservolumenstrom oder Raumtemperatur (bei Anschluss unter eine gerätespezifische Grenze, einer raumtemperaturgeführten Fernbe- geht das Gerät in einen Taktbetrieb über. dienung) und von Neigung/Niveau der Unterschreitet der Heizwasservolumen- Heizkennlinie.

  • Seite 114: Zusatzaufheizung Trinkwasser

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) Der Kesseltemperatur-Sollwert liegt im Auslieferungszustand 20 K über dem Speichertemperatur-Sollwert (einstell- bar in Codieradresse „60“in Gruppe „Warmwasser“). Falls der Speicher- temperatur-Istwert den Speichertempe- ratur-Sollwert um 2,5 K übersteigt, wird der Brenner ausgeschaltet und der Nachlauf der Umwälzpumpe aktiv.

  • Seite 115: Interne Erweiterungen (Zubehör)

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) Interne Erweiterung H1 Die interne Erweiterung wird in das ■ Heizkreispumpe für Heizkreis ohne Regelungsgehäuse eingebaut. An den Mischer (Codierung „53:2“) Relaisausgang sK können folgende ■ Umwälzpumpe zur Speicherbehei- Funktionen alternativ angeschlossen zung (Codierung „53:3“) An Anschluss gD kann ein externes werden.

  • Seite 116: Interne Erweiterung H2

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) (Fortsetzung) Interne Erweiterung H2 Die interne Erweiterung wird in das ■ Heizkreispumpe für Heizkreis ohne Regelungsgehäuse eingebaut. An den Mischer (Codierung „53:2“) Relaisausgang sK können folgende ■ Umwälzpumpe zur Speicherbehei- zung (Codierung „53:3“) Funktionen alternativ angeschlossen werden.

  • Seite 117: Externe Erweiterungen (Zubehör)

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) Erweiterung AM1 Umwälzpumpe fÖ A Netzanschluss für weiteres Zube- Umwälzpumpe hör fÖ Netzanschluss aVG KM-BUS...
  • Seite 118 Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Funktionen Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heiz- An Anschluss A1 und A2 kann je eine der kessels ausgewählt. folgenden Umwälzpumpen angeschlos- sen werden: ■ Heizkreispumpe für Heizkreis ohne Mischer ■...
  • Seite 119 Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Erweiterung EA1 Leiterplatte fÖ A Netzanschluss für weiteres Sicherung Zubehör Digitaler Eingang 1 Sammelstörmeldung/Zubrin- Digitaler Eingang 2 gerpumpe/Trinkwasserzirkula- Digitaler Eingang 3 tionspumpe (potenzialfrei) 0 - 10 V 0 - 10 V Eingang KM-BUS fÖ Netzanschluss...
  • Seite 120 Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Digitale Dateneingänge DE1 bis DE3 Zuordnung Funktion Betriebpro- gramm-Umschaltung zu den Heizkrei- Folgende Funktionen können alternativ angeschlossen werden: ■ Externe Betriebprogramm-Umschal- Die Zuordnung der Funktion Betriebpro- tung für je einen Heizkreis gramm-Umschaltung für den jeweiligen ■...

  • Seite 121: Regelungsfunktionen

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Die Wirkung auf die jeweilige Heizkreis- Zwischen Schutzleiter und Minuspol der pumpe wird in Codieradresse d7 in bauseitigen Spannungsquelle muss Gruppe „Heizkreis“ ausgewählt. eine galvanische Trennung sicherge- Die Wirkung auf eine Umwälzpumpe zur stellt sein. Speicherbeheizung wird in Codier- adresse 5F in Gruppe „Warmwasser“...
  • Seite 122 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Betriebsprogramm-Umschaltung Codierung Eingang DE1 3A:1 Eingang DE2 3b:1 Eingang DE3 3C:1 Die Zuordnung der Funktion Betriebpro- gramm-Umschaltung für den jeweiligen Heizkreis wird über Codieradresse „d8“ in Gruppe „Heizkreis“ an der Regelung des Heizkessels ausgewählt: Betriebsprogramm-Umschaltung Codierung Umschaltung über Eingang DE1 d8:1 Umschaltung über Eingang DE2 d8:2...

  • Seite 123: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Sperren Die Funktionen „Externes Sperren“ und Die Funktion wird über folgende Codier- „Externes Sperren und Störmeldeein- adressen in Gruppe „Allgemein“ aus- gang“ werden über die Erweiterung EA1 gewählt: realisiert. An der Erweiterung EA1 ste- hen 3 Eingänge (DE1 bis DE3) zur Ver- fügung.

  • Seite 124: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Entlüftungsprogramm Im Entlüftungsprogramm wird 20 min Entlüftungsprogramm aktivieren: Siehe lang die Umwälzpumpe je 30 s abwech- „Heizungsanlage entlüften“. selnd ein- und ausgeschaltet. Das Umschaltventil wird abwechselnd für eine bestimmte Zeit in Richtung Heiz- betrieb und Trinkwassererwärmung geschaltet. Der Brenner ist während des Entlüftungsprogramms ausgeschaltet.
  • Seite 125 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 1: (EN 1264-4) Codierung „F1:1“ Tage Temperaturprofil 2: (ZV Parkett- und Fußbodentechnik) Codierung „F1:2“ Tage Temperaturprofil 3: Codierung „F1:3“ Tage Temperaturprofil 4: Codierung „F1:4“ Tage...
  • Seite 126 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 5: Codierung „F1:5“ Tage Temperaturprofil 6: Codierung „F1:6“ Tage Temperaturprofil 7: Codierung „F1:15“ Tage...

  • Seite 127: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtem- Die Grenzwerte der Außentemperatur peratur kann der reduzierte Raumtem- für Beginn und Ende der Temperaturan- peratur-Sollwert in Abhängigkeit von der hebung sind in den Codieradressen Außentemperatur automatisch angeho- „F8“...

  • Seite 128: Verkürzung Der Aufheizzeit

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit redu- Der Wert und die Zeitdauer für die zierter Raumtemperatur in den Betrieb zusätzliche Erhöhung des Kesselwas- mit normaler Raumtemperatur wird die ser- bzw. Vorlauftemperatur-Sollwerts Kesselwasser- bzw. Vorlauftemperatur wird in den Codieradressen „FA“ und entsprechend der eingestellten Heiz- „Fb“...

  • Seite 129: Zuordnung Der Heizkreise An Der Fernbedienung

    Funktionsbeschreibung Zuordnung der Heizkreise an der Fernbedienung Bei Erstinbetriebnahme der Fernbedie- nungen muss die Zuordnung der Heiz- kreise konfiguriert werden. Fernbedienung wirkt auf folgenden Heiz- Konfiguration kreis Vitotrol 200A Vitotrol 300A Vitotrol 200 RF Vitotrol 300 RF Heizkreis ohne Mischer A1 Heizkreis 1 Heizkreis mit Mischer M2 Heizkreis 2...

  • Seite 130: Hydraulischer Abgleich

    Funktionsbeschreibung Vitocom 100 PIN-Code Eingabe über Vitotronic (Fortsetzung) Montage- und Serviceanleitung Vitocom 100 Hydraulischer Abgleich Beim hydraulischen Abgleich mit „Ser- Der Heizkessel steht während des hyd- vicekoffer hydraulischer Abgleich mit raulischen Abgleichs nicht für den Heiz- Vitosoft 300 “ wird im Display „Hydrau- betrieb oder andere Funktionen zur Ver- lischer Abgleich AKTIV“...
  • Seite 131 Funktionsbeschreibung Elektronische Verbrennungsregelung (Fortsetzung) Luftzahl λ– CO - /O -Gehalt Luftzahl λ -Gehalt -Gehalt (%) -Gehalt (%) -Gehalt (%) bei Erdgas E bei Erdgas LL bei Flüssiggas 1,20 11,3 1,24 10,9 1,27 10,6 1,30 10,3 1,34 10,0 1,37 1,40 1,44 1,48 Für eine optimale Verbrennungsrege- lung kalibriert sich das System zyklisch...

  • Seite 132: Schemen

    Schemen Anschlussschema intern Grundleiterplatte dÖ Schrittmotor für Umschaltventil X ... Elektrische Schnittstellen Temperaturbegrenzer Strömungssensor Zündeinheit § Kesseltemperatursensor a-Ö Gebläsemotor Ionisationselektrode a-ÖA Ansteuerung Gebläsemotor Abgastemperatursensor a:Ö Modulationsspule...

  • Seite 133: Anschlussschema Extern

    Schemen Anschlussschema extern Grundleiterplatte Feuerungsautomat Schaltnetzteil Bedienteil Optolink Codierstecker...
  • Seite 134 Schemen Anschlussschema extern (Fortsetzung) Anschlussadapter Trinkwasserzirkulationspumpe Kommunikationsmodul LON oder Interne Erweiterung H1 Zube- Externe Heizkreispumpe hör) oder LON-Schnittstelle (Stecker RJ Umwälzpumpe zur Speicherbe- heizung Netzschalter Gasmagnetventil Entriegelungstaster fÖ Netzanschluss X ... Elektrische Schnittstellen Externes Sicherheitsmagnetven- Außentemperatursensor til (Flüssiggas) Vorlauftemperatursensor hyd- Netzanschluss Zubehör raulische Weiche a-Ö...

  • Seite 135: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 136: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen Herstell-Nr. 7498628 und 7452947 A Typenschild B Baugruppe Gehäuse...
  • Seite 137 Einzelteillisten Übersicht der Baugruppen (Fortsetzung) C Baugruppe Wärmezelle E Baugruppe Regelung mit Brenner F Sonstige D Baugruppe Hydraulik mit Aqua-Platine...
  • Seite 138 Einzelteillisten Übersicht der Baugruppen (Fortsetzung) Herstell-Nr. 7452948 und 7452949 A Typenschild B Baugruppe Gehäuse...

  • Seite 139: Baugruppe Gehäuse

    Übersicht der Baugruppen (Fortsetzung) C Baugruppe Wärmezelle E Baugruppe Regelung mit Brenner F Sonstige D Baugruppe Hydraulik mit Aqua-Platine Baugruppe Gehäuse 0001 Vorderblech 0005 Membran-Durchführungstülle 0002 Befestigungsclips 0006 Regelungsträger 0003 Schriftzug Viessmann 0007 Zugriffschutz 0004 Durchführungstülle 0008 Durchführungstülle 7 54/18...

  • Seite 140: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Gehäuse (Fortsetzung) 0005 0004 0002 0008 0006 0007 0003 0001 0002 0003 Baugruppe Wärmezelle 0002 Wärmetauscher 0009 Siphon 0003 Durchführungstülle DN60 0010 O-Ring 35,4 x 3,59 (5 Stück) 0004 Kesselanschluss-Stück 0011 Sicherungsfeder Kondenswas- 0005 Verschluss-Stopfen Kesselan- serablauf schluss-Stück 0012 Kondenswasserschlauch 0006 Dichtung DN 60 0013 Gasanschlussrohr...
  • Seite 141 Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) 0015 Durchführungstülle 7 54/18 (5 0017 Halteclip Gasanschlussrohr Stück) 0019 Linsen-Blechschraube 3,9 x 9,5 0016 Zylinderschraube M 6 x 16 (5 0020 Schnellentlüfter G 3/8 0021 Matrix-Kugelbrenner Stück) 0006 0019 0004 0005 0005 0003 0006 0020 0002 0007 0008...

  • Seite 142: Baugruppe Matrix-Kugelbrenner

    Einzelteillisten Baugruppe Matrix-Kugelbrenner 0001 Brennerdichtung 0012 Dichtung Ionisationselektrode (5 0002 Wärmedämmring Stück) 0003 Flammkörper 0013 Dichtung Zündelektrode (5 Stück) 0004 Flammkörperdichtung 0014 Sechskantmutter M 6 (5 Stück) 0005 Zündelektrode 0015 Flachstecker (10 Stück) 0006 Ionisationselektrode 0016 Dichtungsatz A 17 x 24 x 2 (5 0007 Dichtung Brennertürflansch Stück) 0008 Radiallüfter...
  • Seite 143 Einzelteillisten Baugruppe Matrix-Kugelbrenner (Fortsetzung) 0001 0003 0004 0012 0013 0017 0016 0011 0013 0005 0013 0016 0002 0004 0016 0004 0010 0004 0014 0015 0007 0007 0012 0013 0016 0012 0008 0007 0016 0006 0016 0012 0016 0009 0018 0019 0016...

  • Seite 144: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik Herstell-Nr. 7498628 und 7452947 0001 Schnellentlüfter G 3/8 0012 O-Ring 20,63 x 2,62 (5 Stück) 0002 Vorlaufrohr 0013 Sicherungsnadel (5 Stück) 0003 Entlüftungshahn G 3/8 0014 Steckverbindersicherungen (2 0004 O-Ring 17,86 x 2,62 (5 Stück) Stück) 0005 Manometer 0015 Abdeckung Membran-Ausde- 0006 Clip 7 8 (5 Stück) hungsgefäß...
  • Seite 145 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) 0015 0010 0009 0009 0008 0006 0007 0006 0008 0009 0004 0020 0004 0019 0012 0014 0006 0011 0021 0004 0004 0002 0012 0003 0013 0012 0004 0014 0003 0013 0022 0014 0025 0017 0018 0019 0024 0001 0005...

  • Seite 146: Baugruppe Aqua-Platine

    Einzelteillisten Baugruppe Hydraulik (Fortsetzung) Herstell-Nr. 7452948 und 7452949 0001 Schnellentlüfter G 3/8 0017 Clip 7 10 (5 Stück) 0002 Vorlaufrohr 0018 Schlauch 7 10 x 1,5 x 1500 0003 Entlüftungshahn G 3/8 0019 Durchführungstülle 0004 O-Ring 17,86 x 2,62 (5 Stück) 0020 Volumenstromsensor 0005 Manometer 0021 Temperatursensor...

  • Seite 147: Baugruppe Regelung

    Einzelteillisten Baugruppe Aqua-Platine (Fortsetzung) 0003 0005 0004 0001 0004 0002 Baugruppe Regelung 0001 Regelung 0012 Leitungsbaum Schrittmotor 0002 Gehäuserückwand Regelung 0013 Gegenstecker 0003 Codierstecker 0014 Leitungsfixierung 0004 Sicherung 6,3 AT (10 Stück) 0015 Verriegelungsstücke links und 0005 Sicherungsgriff rechts 0006 Bedieneinheit für witterungsge- 0016 Schieber links und rechts führten Betrieb 0017 Außentemperatursensor Funk...

  • Seite 148: Baugruppe Sonstige

    Einzelteillisten Baugruppe Regelung (Fortsetzung) 0002 0008 0005 0008 0015 0016 0001 0003 0015 0016 0005 0014 0004 0006 0015 0017 0016 0019 0018 0010 0011 0013 0012 Baugruppe Sonstige 0001 Sprühdosenlack Vitoweiß 0005 Bedienungsanleitung für witte- 0002 Lackstift Vitoweiß rungsgeführten Betrieb 0003 Montageanleitung 0008 Spezialschmierfett 0004 Serviceanleitung...
  • Seite 149 Einzelteillisten Baugruppe Sonstige (Fortsetzung) 0001 0002 0008 0003 0005 0004...

  • Seite 150: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbe- Wartung/ triebnahme Service Datum Untersch. ≤ 57,5 Ruhedruck mbar Anschlussdruck (Fließ- druck) = bei Erdgas E mbar 17,4-25 = bei Erdgas LL mbar 17,4-25 = bei Flüssiggas mbar 42,5-57,5 Gasart ankreuzen Kohlendioxidgehalt CO bei Erdgas ■...

  • Seite 151: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V Einstellung elektron- Nennfrequenz 50 Hz ischer Temperatur- Nennstrom wächter 82 °C Schutzklasse Einstellung Tempe- Schutzart IP X 4 D gemäß raturbegrenzer 100 °C (fest) EN 60529 Vorsicherung (Netz) max. 16 A Zulässige Umgebungstemperatur ■...

  • Seite 152: Bescheinigungen

    Bescheinigungen Konformitätserklärung Konformitätserklärung für Vitodens 300-W Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitodens 300-W mit den folgenden Normen über- einstimmt: EN 483 EN 60 335-1 EN 625 EN 60 335-2-102...

  • Seite 153: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Erstinbetriebnahme......8 Abgastemperatursensor....107 Erweiterung Anhebung der reduzierten Raumtempe- ■ AM1..........117 ratur..........127 ■ EA1..........119 Anlage füllen........8 ■ intern H1........115 Anlagendruck........8 ■ intern H2........116 Anlagenschemen......32, 44 Erweiterungssatz für Heizkreis mit Anschlussdruck........21 Mischer ...........110 Anschluss-Schemen......132 Estrichfunktion.........124 Aufheizzeit........128 Estrichtrocknung......124 Ausblenden einer Störungsanzeige...90 Externes Anfordern......123 Ausdehnungsgefäß......29 Externes Sperren......123 Befüllfunktion........124...
  • Seite 154 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Sicherheitskette ......108 Kesseltemperatursensor....105 Sicherung.........110 Kleinenthärtungsanlage.......8 Siphon..........15, 29 Kommunikations-Modul LON.....41 Speichertemperatursensor....105 Kondenswasserablauf......29 Sprachumstellung........9 Kurzabfragen........85 Störungen..........90 Störungscodes........91 Störungsmeldung aufrufen....90 LON............41 Störungsspeicher.......90 ■ Fehlerüberwachung......41 ■ Teilnehmernummer einstellen..41 LON-Teilnehmer-Check.....42 Technische Daten ......151 Temperaturbegrenzer......108 Membran-Ausdehnungsgefäß.....8 Uhrzeit einstellen.........9 Umstellung Gasart......17 Neigung Heizkennlinie.......40 Niveau Heizkennlinie......40 Normaler Raumtemperatur-Sollwert.

  • Seite 156: Gültigkeitshinweis

    Gültigkeitshinweis Die Serviceanleitung ist gültig für Geräte mit folgenden Herstell-Nr. (siehe Typenschild): 7498628 7452947 7452948 7452949 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Inhaltsverzeichnis
