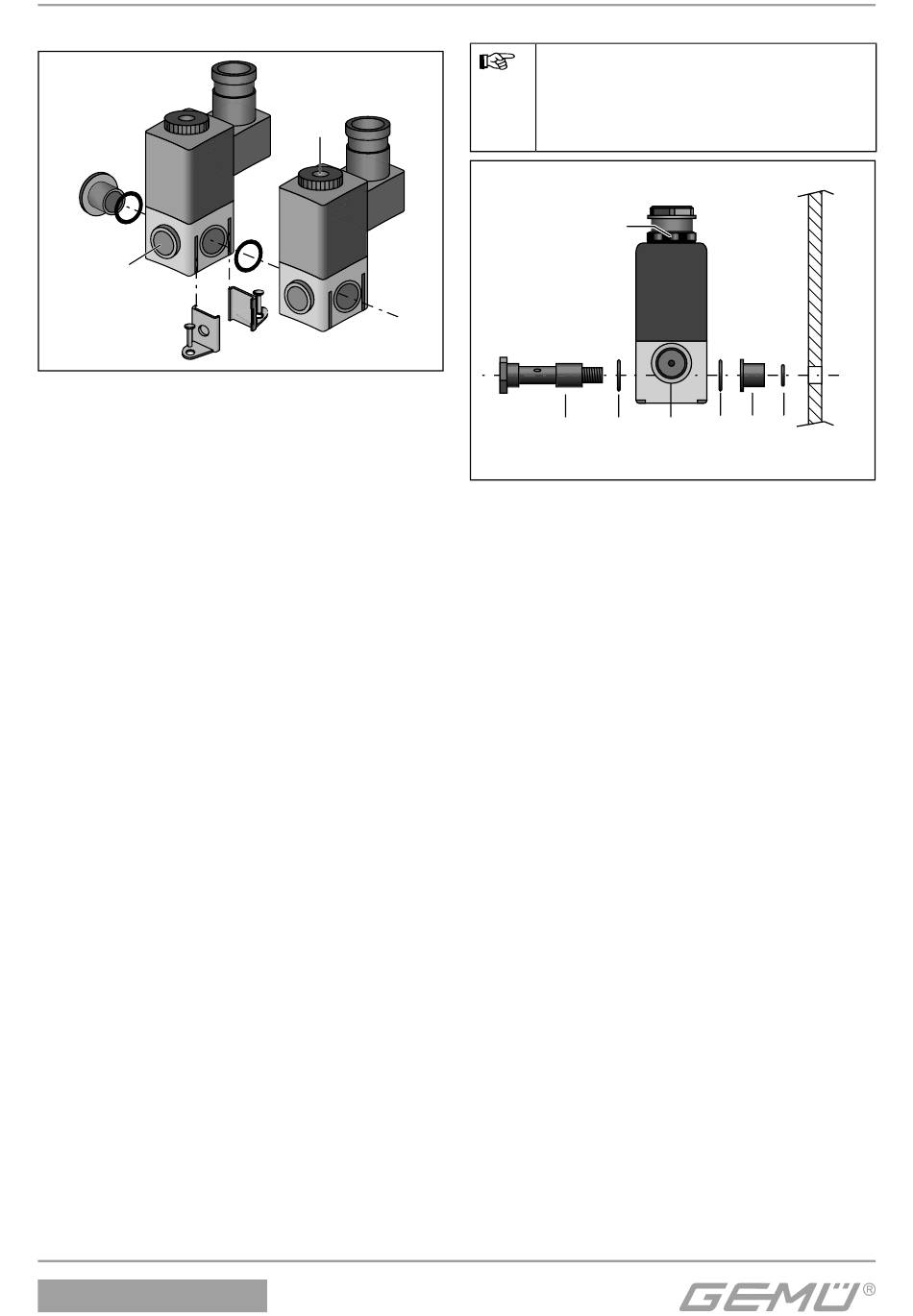

Montage en batterie - GEMÜ 0322
3
7
A
P
4
1
Montage en batterie - GEMÜ 0322
1. Positionner le joint torique 7 dans
l'emplacement prévu.
2. Comprimer les électrovannes pilote
et insérer les équerres de fi xation 6
par le bas dans les logements
correspondants.
3. Les équerres de fi xation 6 maintiennent
les électrovannes pilote et servent de
fi xation.
4. Fixer la batterie de l'électrovanne pilote
à l'aide des vis 1.
5. Raccorder hermétiquement la conduite
d'air de pilotage au raccord «P» 2
(G 1/4). Utilisation possible raccord
fileté forme A ou bien B mais avec
uniquement configuration court
d'après la norme DIN3852 !
6. Si nécessaire, raccorder
hermétiquement la conduite
d'échappement d'air au raccord «R» 5
(M5) ou, le cas échéant, monter un
silencieux.
7. Raccorder hermétiquement la conduite
d'arrivée au raccord «A» 4 (G 1/4).
8. Fermer hermétiquement le raccord
«P» ouvert avec le bouchon 3 et le joint
torique 7.
9. Tous les fi letages doivent être étanches
au gaz.
0322, 0324, 0326
5
7
A
P
2
6
Montage GEMÜ 0324
L'électrovanne pilote GEMÜ 0324
a été conçue pour le montage
direct sur des appareils
pneumatiques.
3
Montage GEMÜ 0324
1. Pousser la vis creuse 3 et le joint torique 7
dans le corps de vanne 4.
2. Du côté opposé, pousser le joint
torique 7, le manchon 1 et le joint plat 2
sur la vis creuse 3. Le diamètre le plus
grand du manchon 1 doit être orienté
vers l'électrovanne.
3. Monter l'électrovanne à l'aide de la vis
creuse 3 sur l'appareil 6.
4. Raccorder hermétiquement la conduite
d'air de pilotage au raccord «P» 4
(G 1/4).
5. Si nécessaire, raccorder herméti-
quement la conduite d'échappement
d'air au raccord «R» 5 (M5) ou, le cas
échéant, monter un silencieux.
6. Tous les fi letages doivent être étanches
au gaz.
