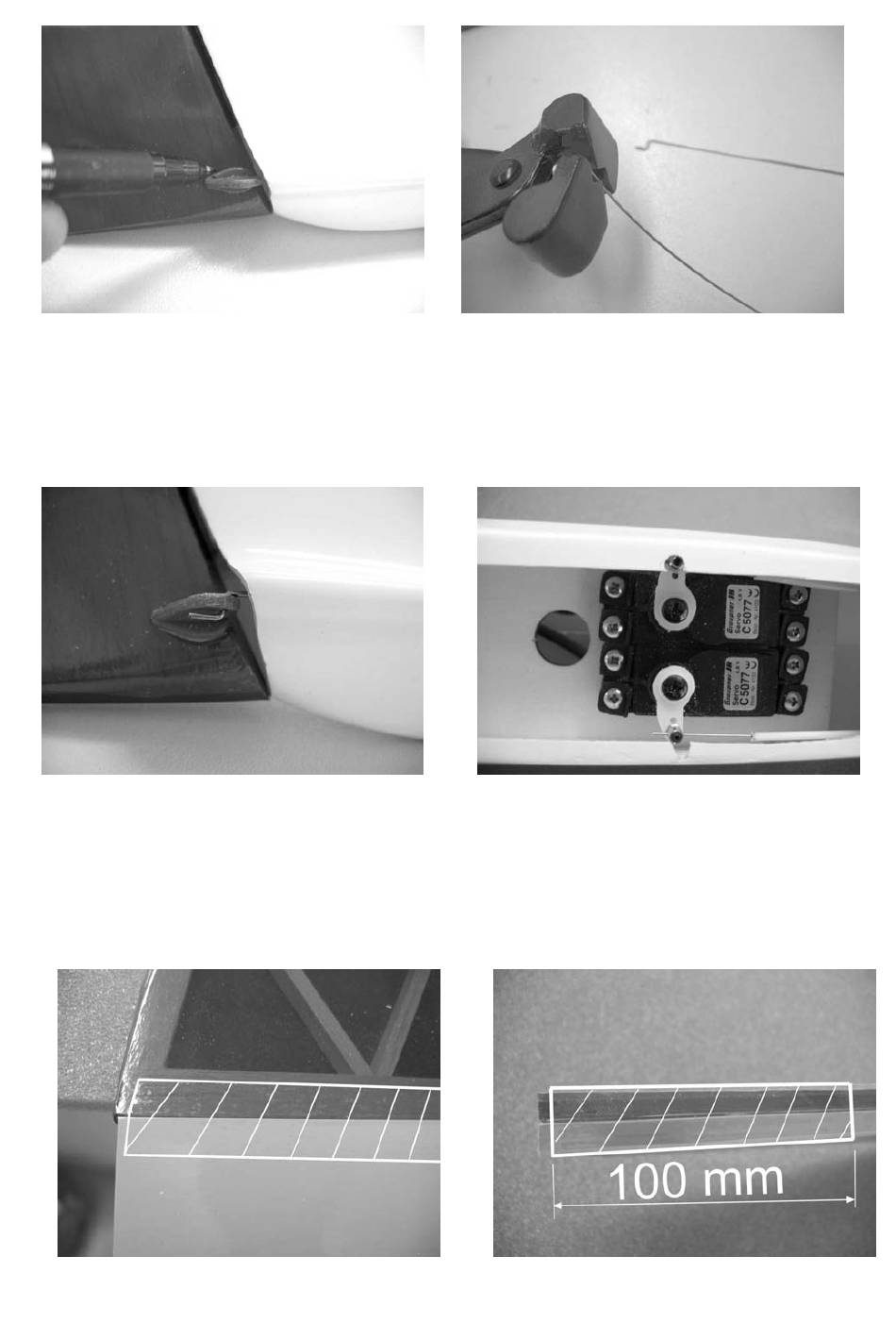

Gestänge von hinten in Bowdenzugrohr einschieben, durch Gestängeanschluss auf
Servo führen, Ruderhorn in Abkröpfung stecken und in Seitenruder mit
Sekundenkleb oder UHU hart einkleben. Nach dem Trocknen des Klebstoffes
Fernsteuerung in betrieb nehmen, Servo auf null stellen, Seitenruder auf
Neutrallstellen, am Gestängeanschluss Gewindestift anziehen, mit UHU
schraubensicher sichern und restlichen Stahldraht abschneiden.
Höhenleitwek
Das Ruder wird auf der Oberseite mit einem durchgehenden Scharnierband, welches
auf Ruder und Leitwerk gleich breit aufgeklebt wird, befestigt. Beim Ankleben des
Scharnierbandes das Ruder auf Vollausschlag nach unten halten. Auf der Unterseite
reichen drei Stück von ca. 100 mm, jeweils am Ende und in der Mitte des Ruders.
Wichtig dabei ist, dass die Klebeseiten der Scharnierbänder zusammen kommen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Id-Nr. 0059157
21
04/2008
