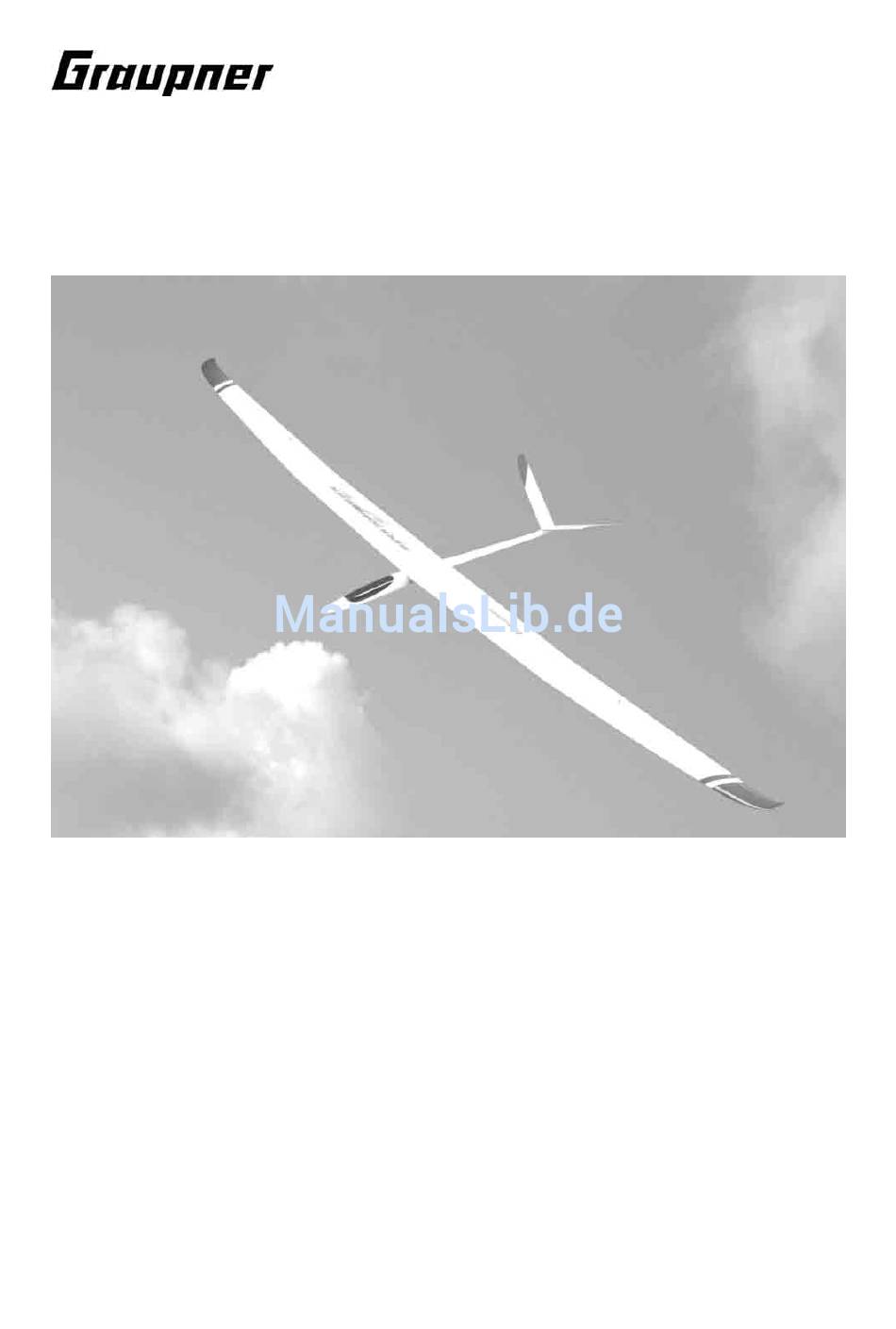

- Seite 1 Best.-Nr. 9455 Anleitung SUPER SOARMASTER F3J-Segelfugmodell Für Hochstart und Hangflug Es wird eine Fernsteuerung mit 4 Funktionen benötigt ! GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 2 Sinne der Bauanleitung sorgfältigst gebaut wurde. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden. Niemand würde sich in ein Segelflugzeug setzen GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 3 Teile (z. B. RC-Teile, Ruderhörner usw.) auf festen Sitz und mögliche Beschädigungen. Das Modell darf erst nach Beseitigung aller Mängel in Betrieb genommen werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 4 Richtig und gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung. Hinweise zur Benutzung von NiMH-Batterien Anwendungsbereich Alle Graupner NiMH-Batterien sowie NiMH-Einzelzellen sind ausschließlich für den modellbautypischen Einsatzzweck in Flug-, Schiffs- oder Automodellen geeignet. Laden 1. Die NiMH-Batterie mit einem geeigneten Ladegerät bzw. Schnellladegerät laden (siehe Ladegeräte im Graupner-Hauptkatalog FS).
- Seite 5 Sammelcontainer. Dies kostet Sie nichts und sorgt für eine saubere Umwelt, da die Batterie zum größten Teil recyclingfähig ist. Hinweise zum Bau und Flugbetrieb mit SUPER SOARMASTER Bevor mit dem Bau begonnen wird: RC-Teile sowie Rudergestänge werden während des Zusammenbaus nach den entsprechenden Baustufen eingebaut.
- Seite 6 Lassen Sie sich schwierige Arbeitsgänge von erfahrenen Modellbauern zeigen, wenn Sie noch wenig Erfahrung im Modellbau haben. Zum Flugbetrieb Lassen Sie den SUPER SOARMASTER niemals in Naturschutz- oder Landschaftsschutzgebieten fliegen. Nehmen Sie Rücksicht auf die dort lebenden Tiere und Pflanzen.
-
Seite 7: Garantiebedingungen
Transport-, Verpackungs-, Fracht- und Fahrtkosten gehen zu Lasten des Käufers. Für Transportschäden wird keine Haftung übernommen. Bei der Einsendung an GRAUPNER bzw. an die für das jeweilige Land zuständige Servicestelle sind eine sachdienliche Fehlerbeschreibung und die Rechnung mit dem Kaufdatum beizufügen. Die Garantie ist hinfällig, wenn der Ausfall des Teils oder des Modells von einem Unfall, unsachgemäßer... - Seite 8 (besonders bei GFK-Rümpfen) sorgfältig mit feinem Schleifpapier aufrauhen und gründlich, mit z. B. Aceton, entfetten. Sonst ist keine ausreichende Verklebung gewährleistet. Notwendiges Werkzeug zum Bau von SUPER SOARMASTER Bleistift (Minenhärte HB), All-Stift, Geometriedreieck sowie Bandmaß oder Meterstab, Haushaltsschere, schmales scharfes Messer, z. B. Balsa-Messer Best.- Nr.
- Seite 9 Sorgen Sie bei Klebstoffen mit Lösungsmitteln für einen gut belüfteten Raum. Beachten Sie die Hinweise des Herstellers. Fernlenkanlage Besonders empfohlen: Computer-System ab mc-12 bis mc-24 oder GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 10 Die Servoverlängerungskabel in dem Tragflächenmittelteil können in der Mitte mittels MG-6 Stecker und Buchse Best.-Nr. 2978/2979 zusammengefasst werden ,oder es werden Servoanschlusskabel angelötet. Lötstellen mit Schrumpfschlauch isolieren. Verlängerungskabel von Anschlussrippe bis zum Empfänger siehe GRAUPNER- Hauptkatalog FS Als Entstörfilter, für die langen Kabel, können die Klapp-Ferritkerne, Best.-Nr. 98516 bzw.
- Seite 11 Für die Gestängedurchführung muss der Steg, vor den Rudern, entsprechend durchgebohrt und evtl. aufgefeilt werden Das Servo mit den dem Servo beiliegenden Schrauben in dem Holzrahmen befestigen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 12 Lösen gesichert werden. Dies kann durch einen Tropfen Sekundenkleber oder mittels Schrumpfschlauch erfolgen. Jetzt kann das Servo eingeklebt werden. Auf den Einbaurahmen Klebstoff geben und das Servo einkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 13 Bohrung für das Ruderhorn genau fluchten. Bis zum Aushärten des Klebstoffes das Servo leicht andrücken. Nach dem Aushärten des Klebstoffes Anschlusskabel durch die rechteckige Öffnung in der Wurzelrippe herausgeführt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 14 Jetzt werden die Gestänge von Servo zum Ruderhorn angefertigt. Sie bestehen aus zwei Gabelköpfen M 2,5 und einer Gewindestange M2,5 (von beiliegender Gewindestange abschneiden). Gesichert werden die Gabelköpfe auf der Gewindestange mit Schraubensicherungs- lack oder Sekundenkleber. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 15 Abdeckung so auflegen, dass sich der Servohebel in der Mitte der Hutze befindet. In dieser Position die Abdeckung anzeichnen. Mit einer Schere kann jetzt den Bleistiftstrichen entlang die Abdeckung beschnitten und eingepasst werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 16 Wie bei den Außenflügel müssen hier die Klebeflächen, zum Festkleben der beiden Servos gut angeschliffen werden. Wie auf den folgenden Bildern zu sehen, die Servos zum Einkleben vorbereiten. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 17 Um das Servo einkleben zu können muss der Schrumpfschlauch angeschliffen werden. Auch bei den Wölbklappen muss der Steg vor den Rudern durchgebohrt und evtl. ausgefeilt werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 18 Gabelkopf in Ruderhorn einhängen. Zweiten Gabelkopf in Servohebel einhängen und Länge der Gewindestange anzeichnen. Gabelkopf aufdrehen. Die Gabelköpfe mit Sekundenkleber oder Sicherungslack sichern. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 19 Zum Verbinden der beiden Querruderservos müssen noch zwei Verlängerungskabel Best.-Nr. 3935.75 in das Mittelteil eingezogen werden. Die Buchsen der Verlängerungskabel werden in den Abschlussrippen(mit Sekunden- kleber) festgeklebt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 20 Die Kabinenabdeckung auf der Innenseite, für das Ankleben des Befestigungs- Drahtes, gut anschleifen. Die Kabinenabdeckung muss in die Kontur des Rumpfes passen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 21 Gewindebuchsen verlöten. Zum Einhängen an den Höhenruderanlenkungen werden Kunststoffgelenkträger aufgeschraubt. An der Servoseite werden M2 Muttern und Gabelköpfe aufgeschraubt und in den Servohebel eingehängt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 22 Das komplett ausgerüstete Modell, sprich flugfähig, rechts und links neben dem Rumpf, ca. 95-100 mm hinter der Nasenleiste, unterstützen. Jetzt sollte das Modell sich waagerecht auspendeln, bzw. die Rumpfnase leicht nach unten zeigen. Der GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
- Seite 23 Weg elektronisch begrenzt wird, so dass bei vollem Weg des Schiebers die angegebenen Wege erreicht werden. Nun bleibt nur noch viel Spaß und Freude beim Fliegen mit Ihrem SUPER SOARMASTER zu wünschen Team ! GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 08.2006...
