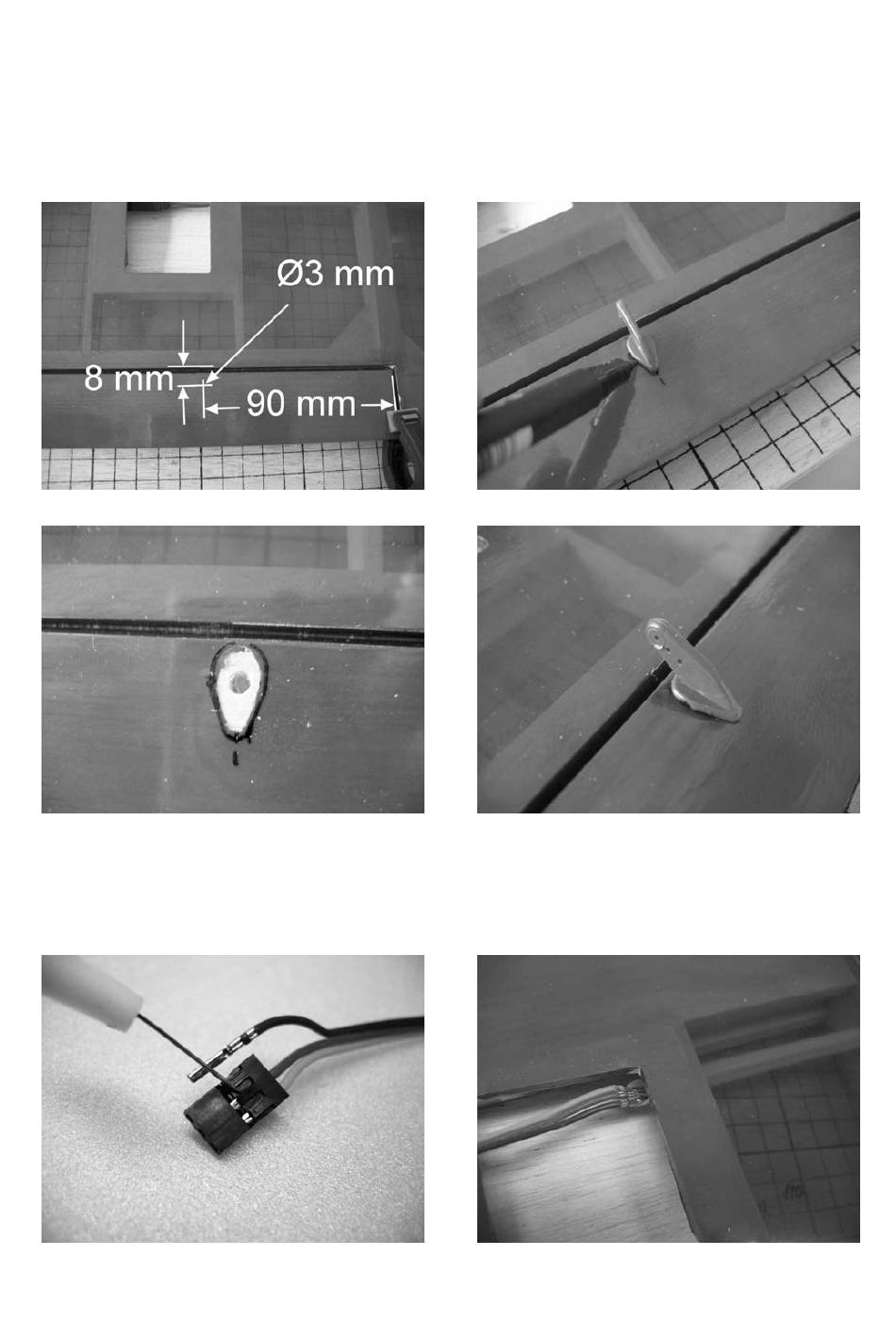

Querruder auf Nulllage bringen (fixieren mit Klammer), nach Maßangabe anzeichnen
und mit einem Ø 3 mm Bohrer ein Sackloch bohren. Achtung: der Abstand von 8
mm ist auf Endkante Tragflügel bezogen, die 90 mm auf Querruder.
Befestigungsbolzen am Ruderhorn etwas kürzen, einstecken, anzeichnen, innerhalb
der Linie Folie durchtrennen, ablösen und Ruderhorn mit UHU- hart oder
Sekundenkleb einkleben.
Stecker vom Verlängerungskabel Best.- Nr. 3935.65 abnehmen, von der Servoseite
aus durch die Kabelführung schieben. Beim Wiederaufstecken des Steckers auf
richtige Polung achten. Zur Kontrolle eine Servobuchse benutzen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Id-Nr. 0059157
14
04/2008
