Anmerkung
Die zu verklebenden Stellen im Rumpf mit Sandpapier feiner Körnung anschleifen,
um anhaftendes Trennmittel zu entfernen. In jedem Fall muss die glänzende
Oberfläche im Rumpf matt werden, da sonst keine ausreichende Verklebung des
Klebstoffes mit dem Rumpf erreicht wird.
Wichtig: Bei allen Klebearbeiten sparsam mit dem Klebstoff umgehen, um Gewicht
zu sparen. Ein höheres Fluggewicht beeinflusst die Flugeigenschaften und
Flugleistung.
Bauanleitung
Der Zusammenbau von SMARAGD
Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und
einzelnen Baustadien vertraut gemacht haben. Sollte ein Bauteil Grund zur
Beanstandung geben, so ist diese vor Baubeginn Ihrem Fachhändler mitzuteilen.
Tragflügel

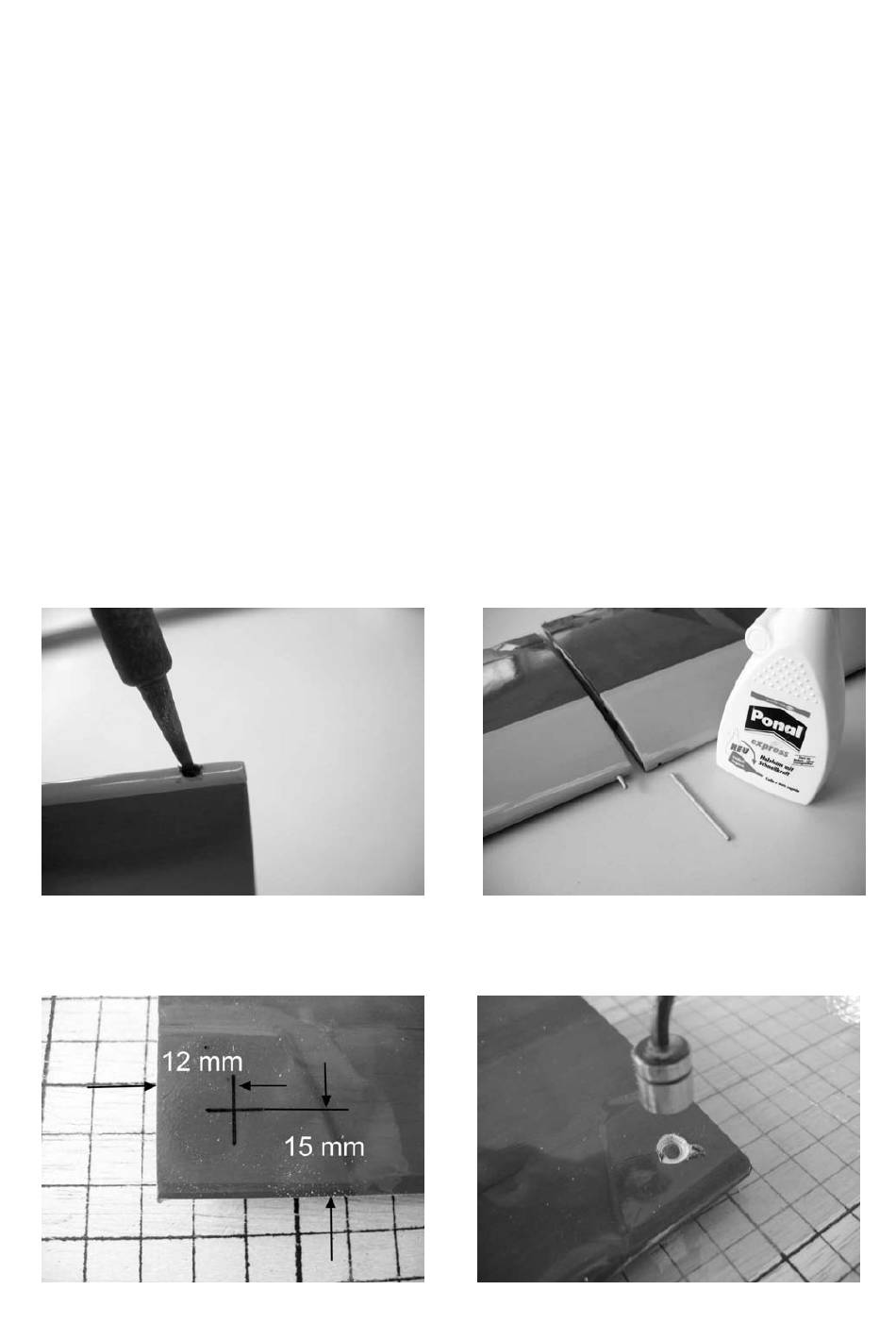

Mit einem heißen Lötkolben Loch für Haltedübel freischmelzen und einkleben, dass
ca.10mm überstehen
An Tragflügelendkante, für Befestigungsschraube, in die Verstärkung nach
Maßangabe (siehe Foto) mit Ø 4mm bohren und für M4 Schraube ansenken.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Id-Nr. 0059157
