Beschreibung sämtlicher Messeingänge
Sehen Sie sich die Oberseite des Messgeräts an. Das
Messgerät hat zwei Eingänge über abgeschirmte 4-mm-
Sicherheits-Bananenbuchsen (Eingang A: rot, Eingang B:
grau) und einen weiteren Eingang über eine 4-mm-
Sicherheits-Bananenbuchse (COM). (Siehe Abbildung
1-3.)

Eingang A

Für sämtliche Messungen im Einkanalbetrieb können Sie
jederzeit den roten Eingang A benutzen.

Eingang B

Für Messungen an zwei verschiedenen Signalen
(Zweikanal-Messungen) können Sie den grauen Eingang
B zusammen mit dem roten Eingang A benutzen.

COM

Sie können den schwarzen COMmon-Eingang als
Einfachmasse für Niederfrequenzmessungen sowie für
Durchgangs-, Widerstands- (Ω), Dioden- und
Kapazitätsmessungen benutzen.
Allgemeine Betriebsanweisungen
Beschreibung sämtlicher Messeingänge
Warnung
Um einen etwaigen elektrischen Schlag oder
Brand zu vermeiden, ist lediglich ein einziger
COM-Eingang zu benutzen oder aber
sicherzustellen, dass sämtliche Anschlüsse
an COM potentialgleich sind.

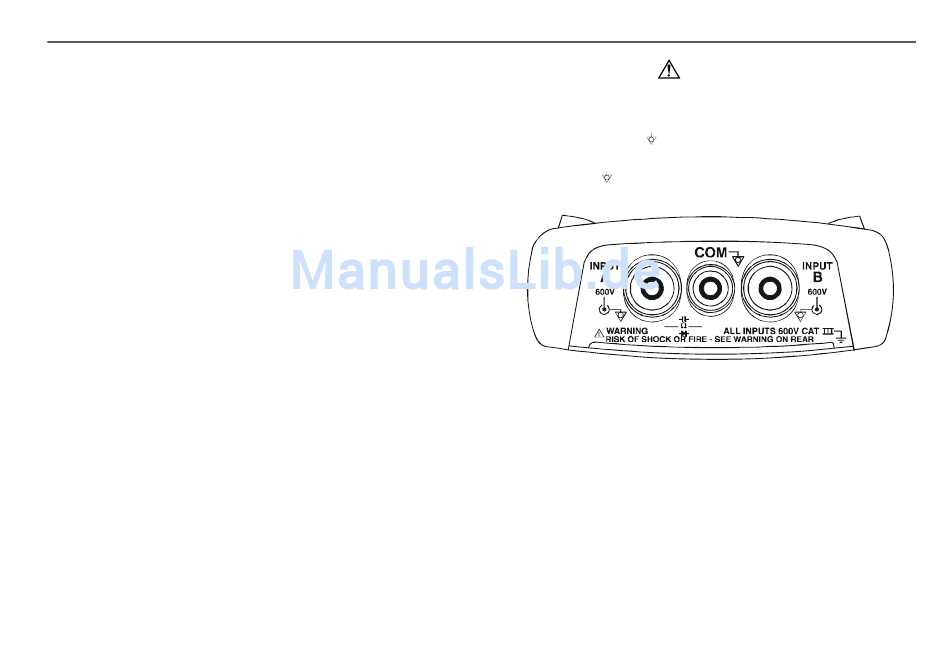

Abbildung 1-3. Messeingänge
