8.21.10 Diagnosemöglichkeiten am EIM
Diagnoselampe (DILA)
Im Gehäuse des Engine Interface Module (EIM) ist eine Diagnoselampe (LED, blau) integriert.
Diese zeigt die Betriebszustände des EIM an.
Funktionen der Diagnoselampe DILA
DILA leuchtet
DILA leuchtet nicht
DILA blinkt

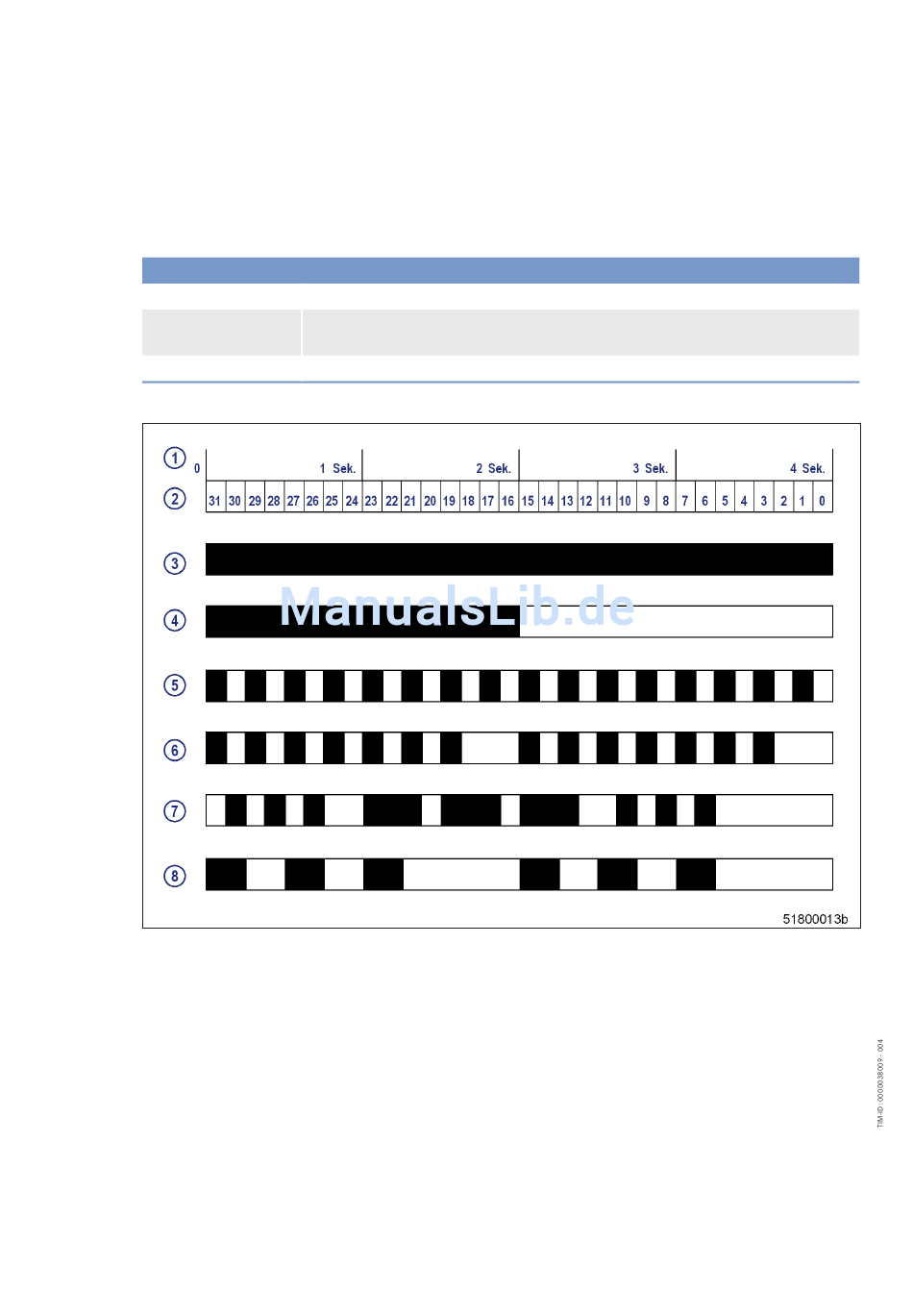

Die Diagnoselampe (DILA) signalisiert folgende Zustände:
1 Zeit in Sekunden
2 Taktung: 1/8 s
3 Betriebsklar
Sicherungslampe (SILA)
Eine zweite Anzeigemöglichkeit besteht durch die Sicherungslampe.
Diese ist ebenfalls im Gehäuse des Engine Interface Module integriert. Sie zeigt den Status der Sicherungen
an.
Da i. A. vor Ort ein Fehler ohne Verkabelungspläne nicht ohne weiteres lokalisiert werden kann, aber trotz-
dem direkt am Gerät die Fehlerursache "Auslösen der Sicherung" erkennbar sein soll, besteht für diese An-
zeige eine LED (orange).
Diese LED wird vom Controller angesteuert.
138 | Zubehör für Motorregler (elektronisch) / Steuerungseinrichtung | MS150061/06D 2016-02
Engine Interface Module (EIM) ist o.k.
EIM hat keine Versorgungsspannung oder Ansteuerung der Diagnoselampe ist de-
fekt.
Hardware- oder Softwarefehler im Engine Module.
4 Applikationslader aktiv
5 Externes RAM defekt
6 Externes FLASH defekt
7 Keine Firmware vorhanden
8 Applikation abgestürzt
