Hauptabmessungen - De Dietrich GTU C 330 Installations- Und Wartungsanleitung

4.3.3

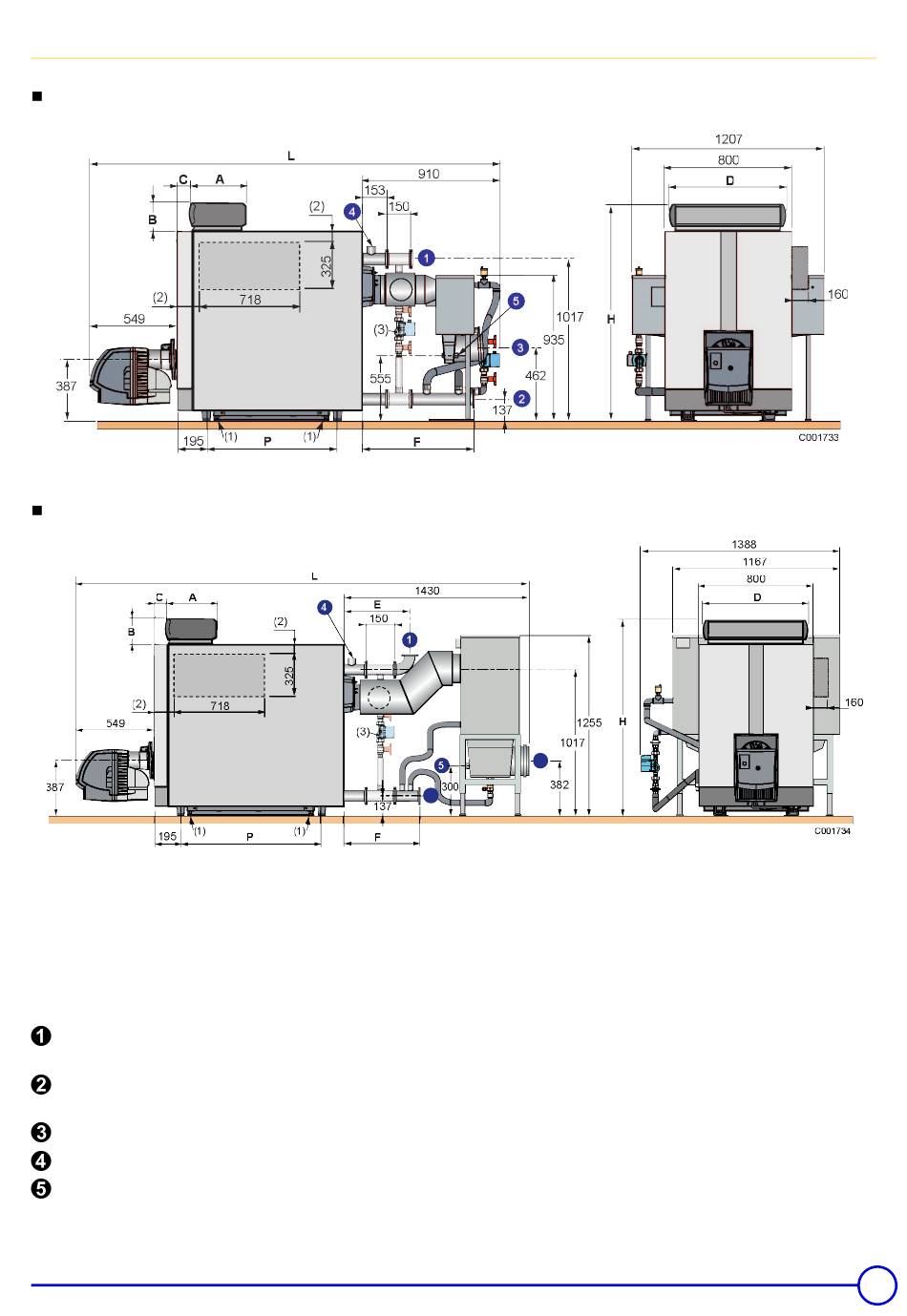

Hauptabmessungen

GTU C 330 - 4 bis 6 Glieder
GTU C 330 - 7 bis 9 Glieder
(1)Einstellbare Füße: Mindesthöhe 0 mm. Verstellbar von 0 bis
40 mm
(2) Montage der Seitenwand auf der linken oder rechten Seite
des Heizkessels möglich. Die präzise Montagehöhe wird
während der Aufstellung vom Installateur festgelegt.
(3) Rücklaufhochhaltegruppe (Zubehör).
Vorlauf Heizkreis (Flansch + Gegenflansch mit Vorschweißbund)
Öffnung Ø 2" 1/2 (*)
Rücklauf Heizkreis
Vorschweißbund) Öffnung Ø 2" 1/2 (*)
Abgasanschluss
Rp 1 1/2-Verschraubung für Sicherheitsgruppe
Kondenswasserabfluss - (Anschluss für Schlauch mit
Innendurchmesser 40 mm)
16/09/2015 - 300016151-02
(Flansch + Gegenflansch
3
2
(*) Ø 2" (Zubehör)
Rp: Innengewinde
R: Außengewinde
mit
GTU C 330
19
