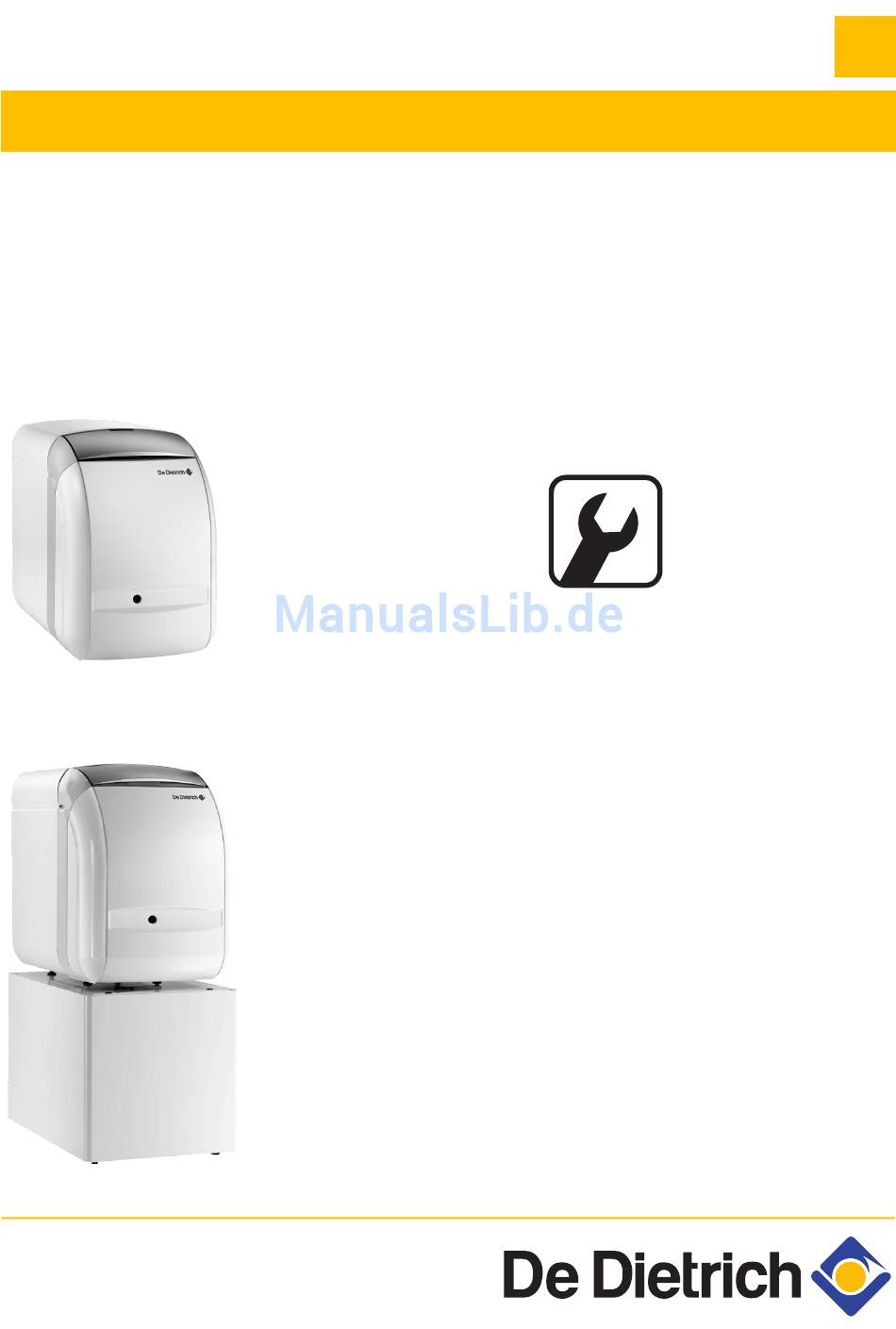

- Seite 1 Öl-Brennwertheizkessel GTU C 120 FF - GTU C 1200 FF Montageanleitung 300011241-001-E...
- Seite 2 Personen und der Teile müssen diese Anweisungen unbedingt beachtet werden. Hinweis Bitte berücksichtigen Sie diese Hinweise um den Komfort aufrecht zu halten. Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung. WWE: Warmwasser GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E...
-
Seite 3: Liefereinheiten
DY844 (Rot) DY844 (Rot) DY844 (Rot) 1 Kniestück 90° DY131 DY131 DY131 Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF... -
Seite 4: Gtu C 1200 Ff/L 160 Und Gtu C 1200 Ff/L 250
Warmwasserfühler Verbindungsset Kessel/ BH108 BH108 BH108 BH108 BH108 BH108 Speicher Enthält Verbindungsset- Anleitung Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... -
Seite 5: Montage
- 1 Kreuzschraubendreher, entsprechenden Anleitung beschrieben. - 1 Flachschraubendreher, - 1 13er Schlüssel, - 1 19er Schlüssel. Ausrichtung Kesselfüße aufschrauben. * 40 mm (Mindestens) Kessel mittels Schraubfüßen ausrichten. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF... -
Seite 6: Montage Der Abgasverrohrungen
Montage der Abgasverrohrungen C001202B Auf die Dichtheit der Anschlüsse achten. Nicht mitgeliefert A : Abgasmesspunkt GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... -
Seite 7: Montage Des Siphons
Montieren Sie den Siphon, Kettchen-Länge einstellen Das Kondensat muss frei aus dem Heizkesselauslass zur Neutralisationsanlage fließen können. A* : Ablaufschlauch Innendurchmesser 25 mm- nicht mitgeliefert. Vorderabdeckung des Heizkessels entfernen 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF... -
Seite 8: Änderung Der Brennertüröffnungsrichtung (Falls Unbedingt Erforderlich)
Scharniere abnehmen. Scharniere auf der linken Seite montieren. Achse abnehmen und auf der linken Seite wieder anbringen. Die 2 Schrauben von der rechten Seite aus wieder einsetzen GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... -
Seite 9: Einbau Des Schaltfeldes
Einbau des Schaltfeldes Schaltfeld bis zur Arretierung nach vorne ziehen. Mit schwarzer Schraube für Kunststoffe befestigen. Mit Blechschraube 3.9x13 und Unterlegscheibe befestigen. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF... -
Seite 10: Einbau Des Brennerkabels
Die Länge des Kabels so einstellen, dass der Stecker des Brennerkabels zum Öffnen der Brennertür herausgezogen werden muss. Kabel befestigen. Das durchhängende Kabel zwischen die Isolierung und die Seitenplatte schieben. GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... -
Seite 11: Montage Der Fühler
Fühler 2 oder 3: Die Kontaktfeder verwenden (im Beutel der Bedienungsanleitung des Heizkessels befindlich). Die Kabel mit Hilfe der Klammer der Tauchhülse fixieren. Alle Teile in umgekehrter Reihenfolge wieder einbauen. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF... -
Seite 12: Anschluss Des Abgasüberwachungsthermostats
Anschluss des Abgasüberwachungsthermostats Den Abgasüberwachungsthermostaten an den Sicherheitskontakt des Schaltfelds anschließen. GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... - Seite 13 Der Kessel kann auch mit den beiden Handgriffen angehoben werden, die sich beidseitig im unteren Bereich befinden. Heizkessel nicht an den Heizungsvor- und Rücklaufrohren anheben. Kessel nicht am Brenner anheben. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF...
-
Seite 14: Montieren Der Vorderen Haube Und Der Abdeckhaube
11 Montieren der vorderen Haube und der Abdeckhaube A: Blechschrauben und Unterlegscheiben im Schraubenbeutel geliefert. 12 Montage der Kessel/Trinkwassererwärmer-Verrohrung (nur GTU C 1200 FF) Siehe: Montageanleitung für das Verbindungs-Set (Kolli BH108) GTU C 120 FF - GTU C 1200 FF 07/01/2010 - 300011241-001-E... - Seite 15 Die Rundöse direkt auf dem Gewindestück der TAS-Anode positionieren. Die Rundöse mit Zahnscheibe und Mutter fixieren. Den Warmwasserfühler in die dafür vorgesehene Befestigungslasche am Reinigungsdeckel des Speichers schieben. Elektroanschluss gemäß Anleitung des Schaltfeldes ausführen. Wärmedämmung anbringen. Die Frontplatte des Trinkwassererwärmers anbringen. 07/01/2010 - 300011241-001-E GTU C 120 FF - GTU C 1200 FF...
- Seite 16 Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. Änderungen vorbehalten. 07/01/2010 DE DIETRICH THERMIQUE 57, rue de la Gare F- 67580 MERTZWILLER - BP 30...
