5.7

Schritt 6

* Siehe Seite 8
See page 8
5.8

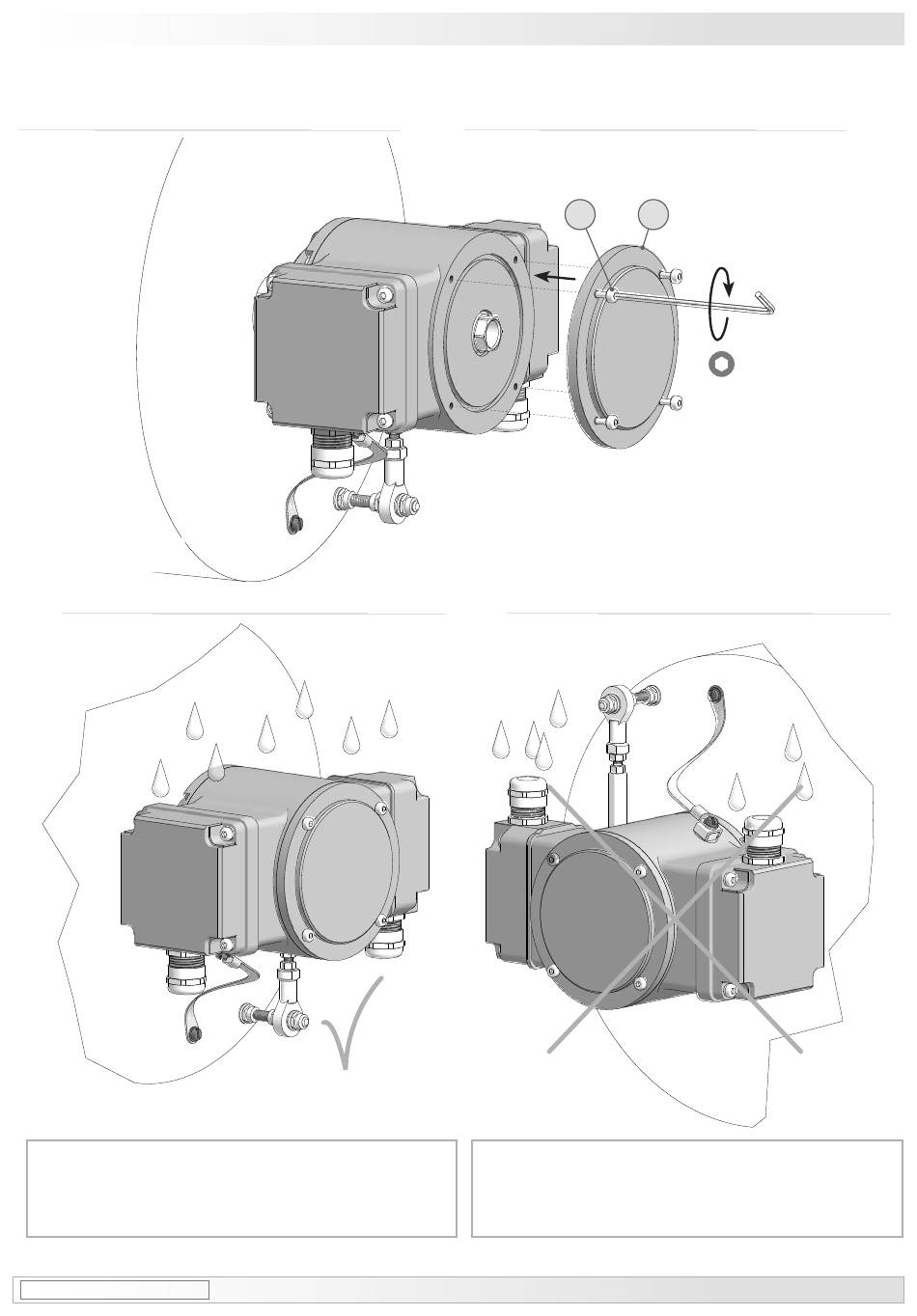

Montagehinweis

i
Wir empfehlen, das Gerät so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt
ausgesetzt ist.
MB143T1 - 11070464
Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
5.7

Step 6

*
15 14
5.8

Mounting instruction

i
It is recommended to mount the device
with cable connection facing down-
ward and being not exposed to water.
Montage / Mounting
*
3 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
5
