7

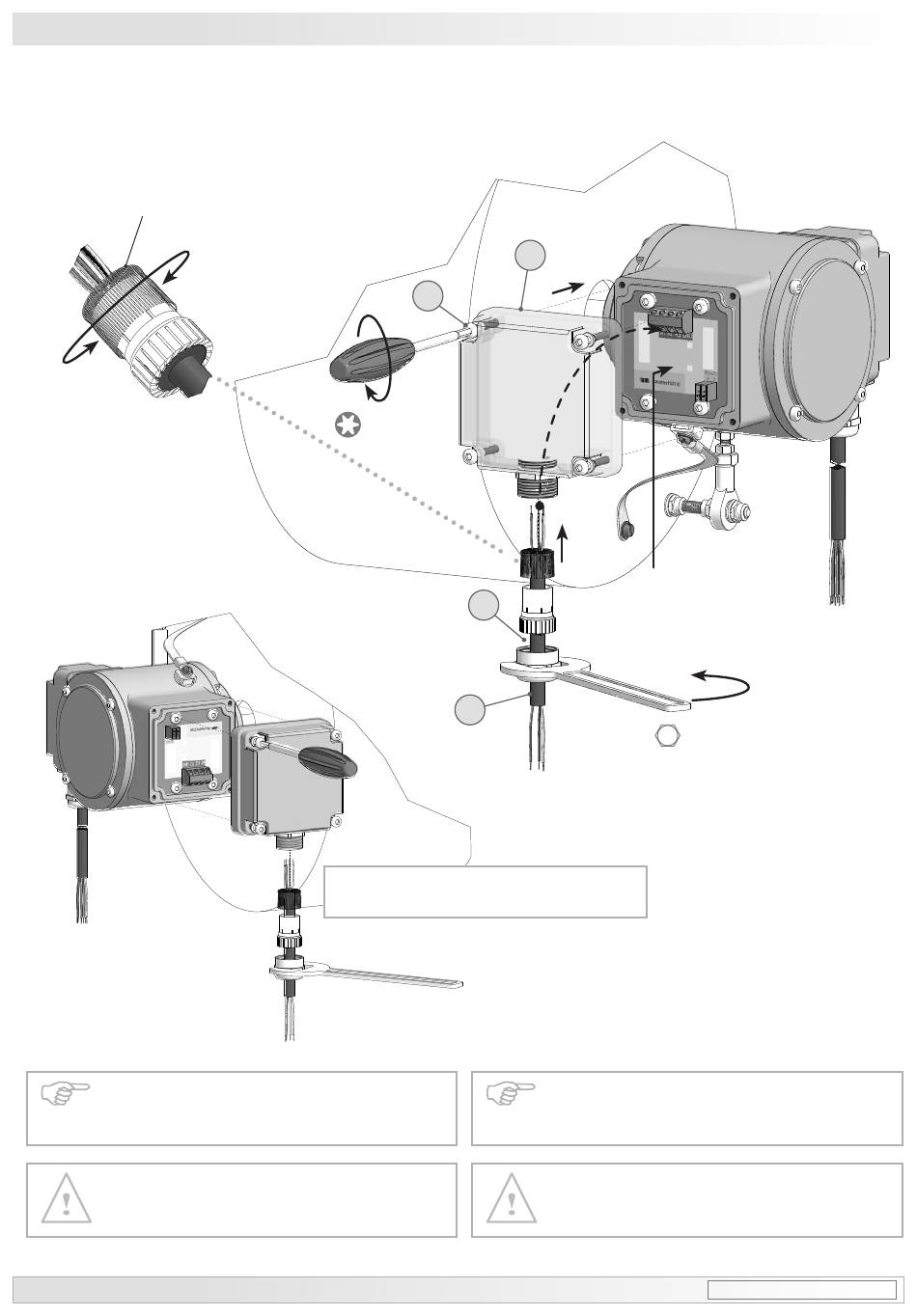

Elektrischer Anschluss / Electrical connection
7.3.1.2
Schritt 2
Kabelschirm
Cable shield
* Siehe Seite 7 oder 9
See page 7 or 9
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
Vor der Montage des Klemmenkasten-
deckels prüfen, ob die Klemmenka-
stendeckeldichtung unbeschädigt ist.
29
Zul. Anzugsmoment
Max. tightening torque
M
= 2...3 Nm
t
*
10
TX 20
ø5...13 mm
Um 180° wendbarer Klemmenkasten.
Terminal box, turn by 180°.
Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
7.3.1.2
Step 2
*
8
11 *
*
24
To ensure the specified protection of
the device the correct cable diameter
must be used.
Check that the seal of the terminal box
is not damaged before mounting the
terminal box.
Ansicht Z
siehe Abschnitt 7.3.2.
View Z
see section 7.3.2.
22 mm
MB143T1 - 11070464
