Vorbereitung / Preparation
4

Vorbereitung

4.1

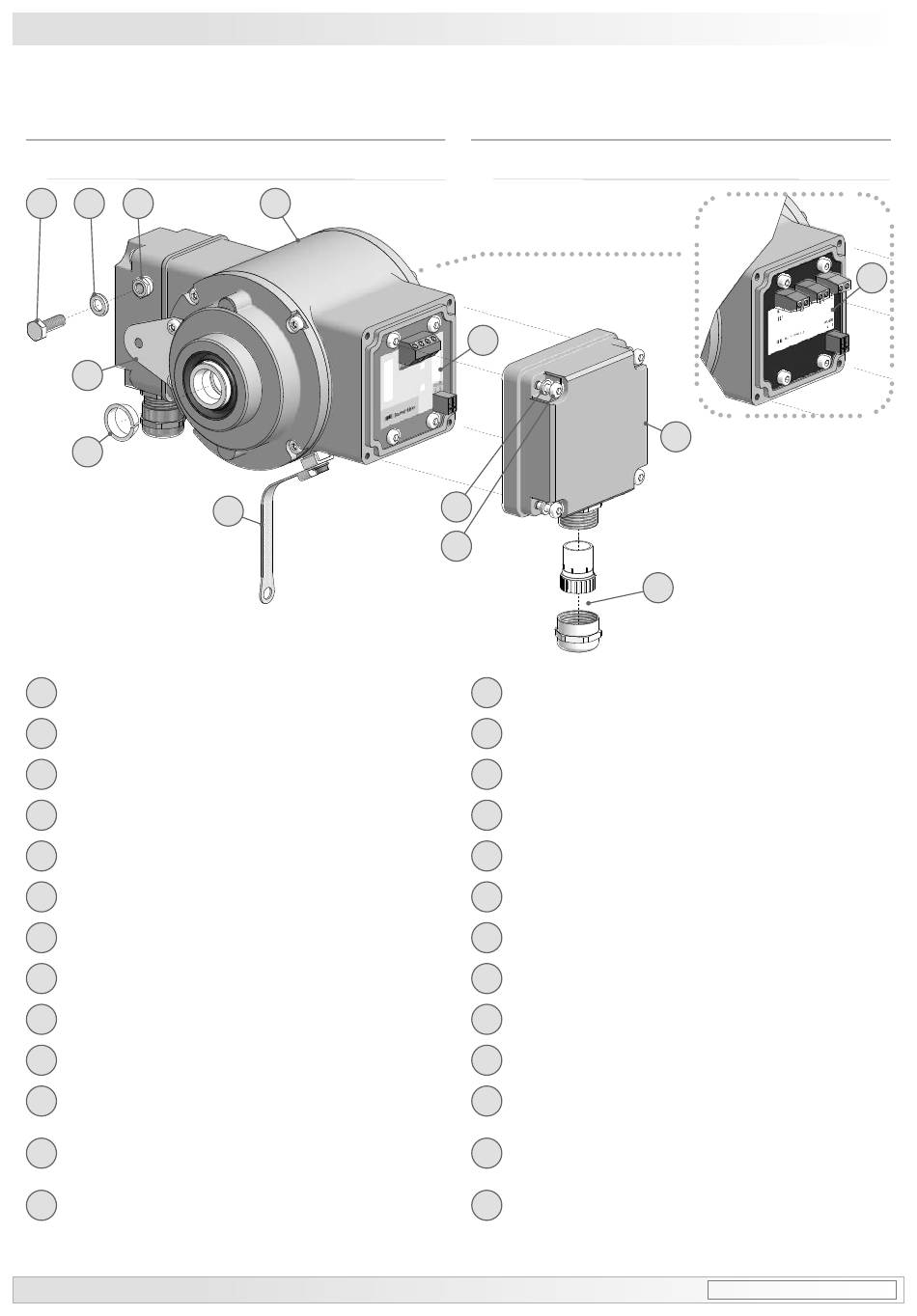

Lieferumfang

3 4 5
2
6
Gehäuse
1
Stützblech für Drehmomentstütze
2
Sechskantschraube M6x18 mm, ISO 4017
3
Scheibe B6,4, ISO 7090
4
Selbstsichernde Mutter M6, ISO 10511
5
Spannelement
6
Erdungsband, Länge ~230 mm
7
Klemmenkastendeckel DSL
8
Federring 4, DIN 7980
9
Torxschraube M4x25 mm
10
Kabelverschraubung M20x1,5 mm
11
für Kabel ø5...13 mm
Anschlussplatine DSL.R
12a
(je nach Bestellung), siehe Abschnitt 7.2.
Anschlussplatine DSL.E
12b
(je nach Bestellung), siehe Abschnitt 7.3.
7
1
7
4

Preparation

4.1

Scope of delivery

12a
9
10
Housing
1
Support plate for torque arm
2
Hexagon screw M6x18 mm, ISO 4017
3
Washer B6.4, ISO 7090
4
Self-locking nut M6, ISO 10511
5
Clamping element
6
Earthing strap, length ~230 mm
7
Terminal box cover DSL
8
Spring washer 4, DIN 7980
9
Torx screw M4x25 mm
10
Cable gland M20x1.5 mm
11
for cable ø5...13 mm
Connecting board DSL.R
12a
(as ordered), see section 7.2.
Connecting board DSL.E
12b
(as ordered), see section 7.3.
Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
8
11
MB143T1 - 11070464
12b
