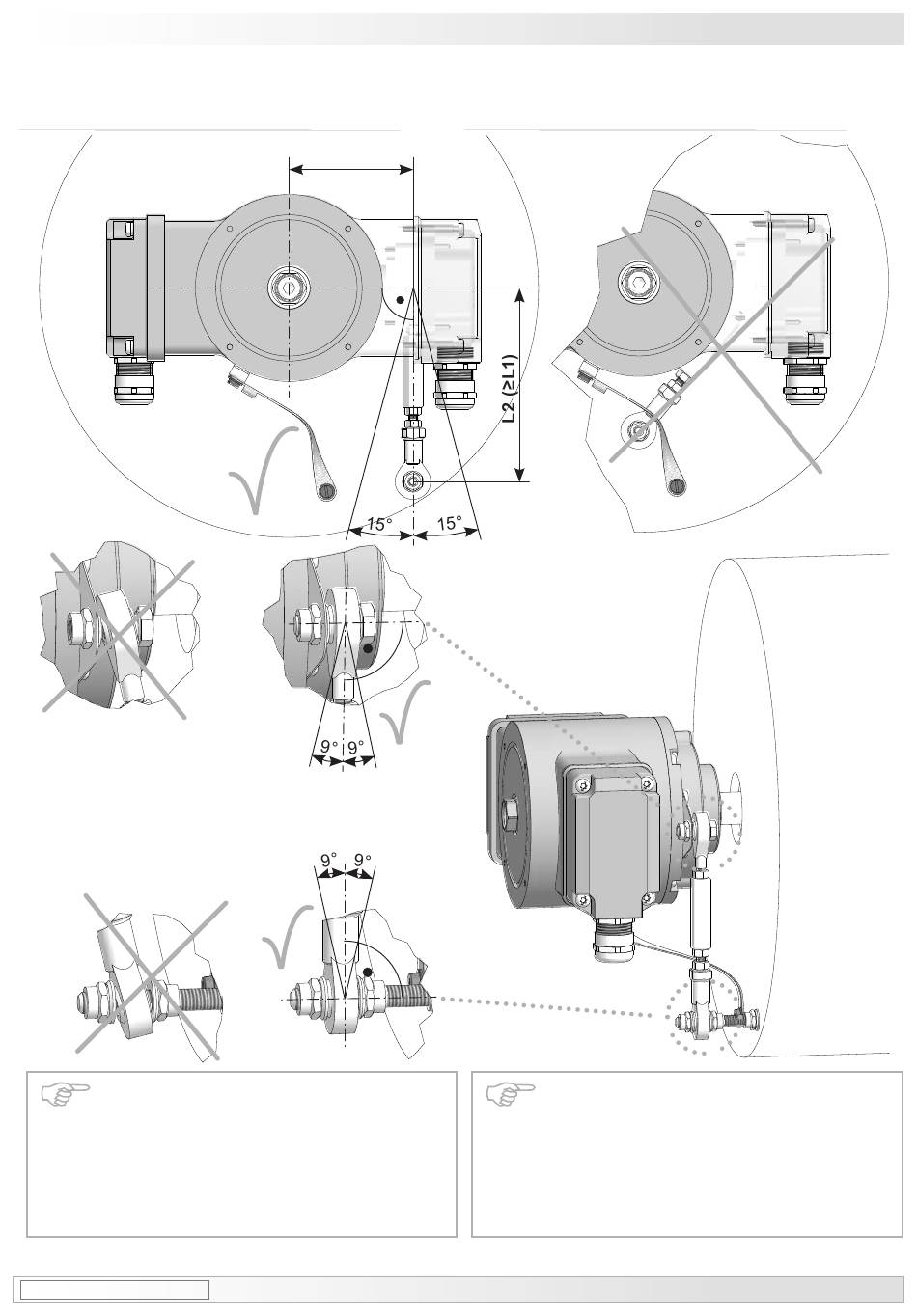

5.5 Schritt 5 - Drehmomentstütze
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann, siehe
Abschnitt 5.6.
MB143T1 - 11070464
L1
Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
5.5

Step 5 - Torque arm

The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
combination of 0.06 mm. That may lead
to a large angle error, see section 5.6.
