Inbetriebnahme
Den ersten Schaltplan
eingeben
60
1SVC 440 795 M0000
Im folgenden Stromlaufplan werden Sie Schritt für Schritt
Ihren ersten CL-Schaltplan verdrahten. Dabei lernen Sie alle
Regeln kennen, um das Logikrelais bereits nach kurzer Zeit
für Ihre eigenen Projekte einzusetzen.
Wie bei der herkömmlichen Verdrahtung benutzen Sie im
CL-Schaltplan Kontakte und Relais. Mit dem Logikrelais
müssen Sie die Komponenten aber nicht mehr einzeln
verbinden. Der CL-Schaltplan übernimmt mit wenigen
Tastendrücken die komplette Verdrahtung. Lediglich
Schalter, Sensoren, Lampen oder Schütze müssen Sie noch
anschließen.
L01+
F1
S1
K1
S2
K1
H1
L01-

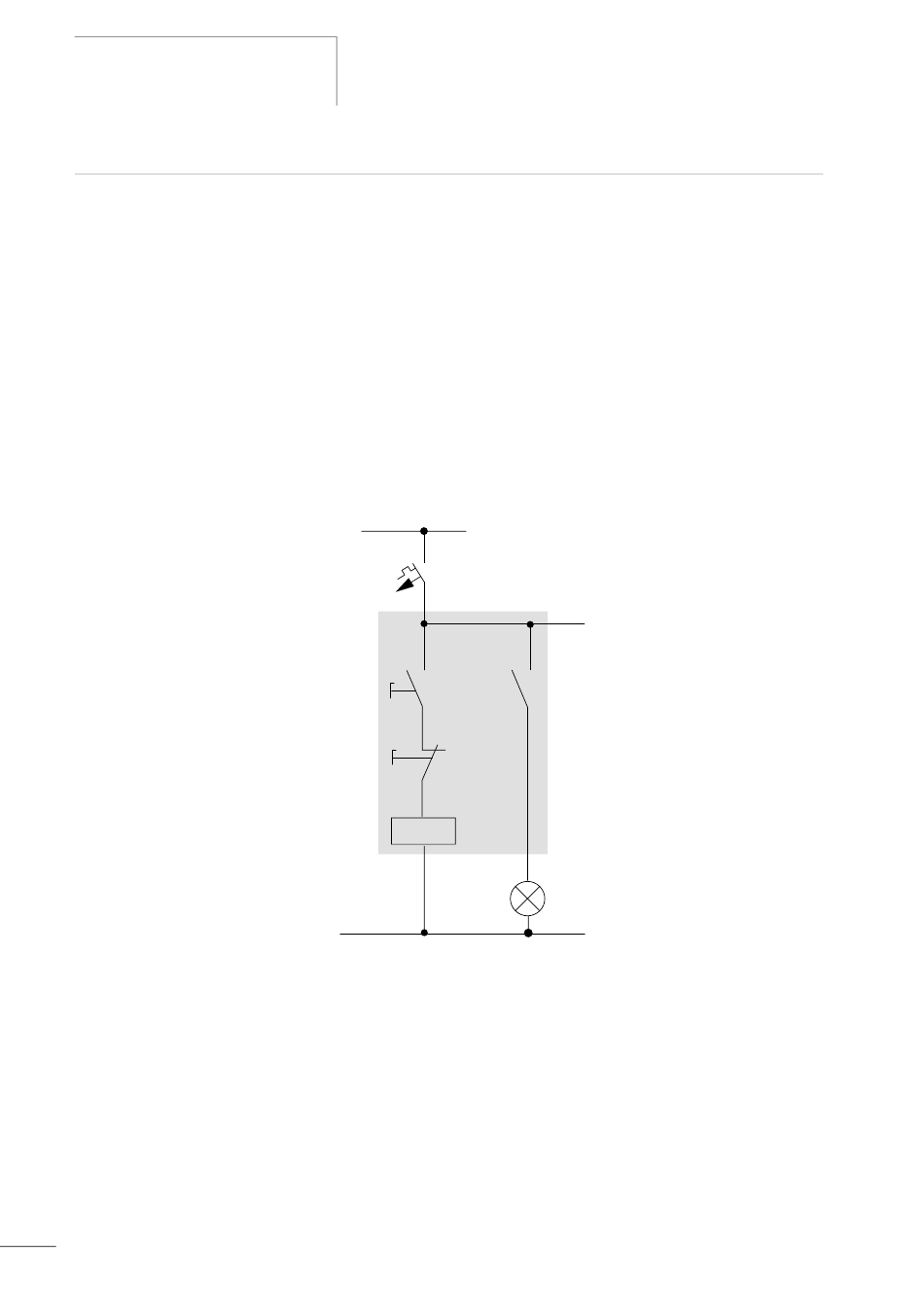

Abbildung 36: Lampensteuerung mittels Relais
Im folgenden Beispiel übernimmt das Logikrelais die
Verdrahtung und die Aufgaben der unterlegten Schaltung.
