Betriebs- und Montageanleitung
Mess- und Überwachungsrelais CM Reihe
Thermistormotorschutzrelais CM-MSS
mit Kurzschlussüberwachung und
nullspannungssicherer Fehlerspeicherung
Mit der ABB CM Reihe werden neben Strom, Spannung und 3-Phasen auch Motortemperatur,
Motorbelastung, Isolationswiderstand und Niveau/Füllstand überwacht und gemessen.
Nur von einer Fachkraft zu installieren.
I
3
1
1SVR 430 720 R 0300
I

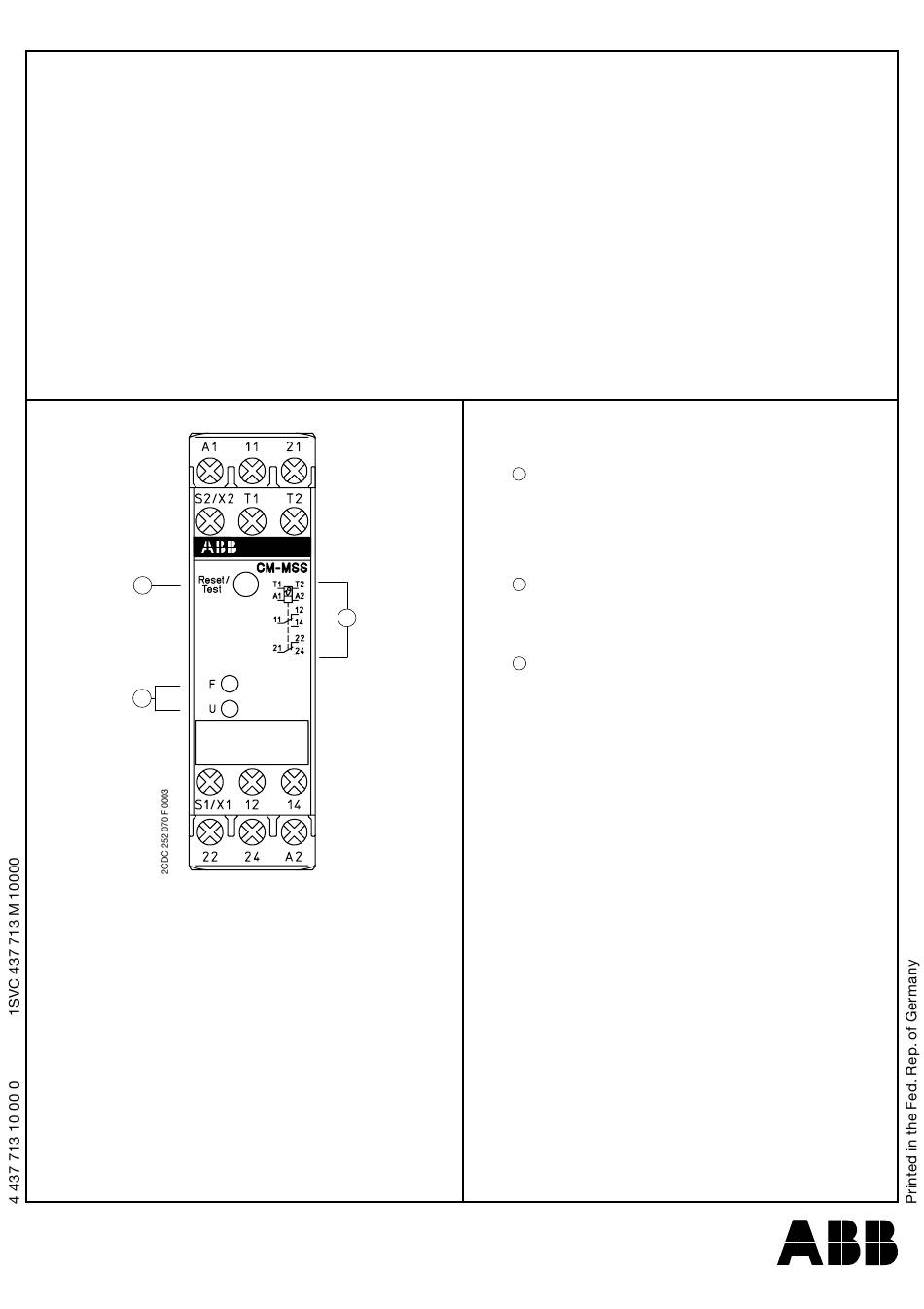

Frontansicht mit Bedienelementen
1
2
2
3
Für Geräte die nach der EG-Richtlinie RL/94/9/EG
eingesetzt werden, siehe zusätzliche Packungsbeilage,
'Zusatzinformationen und Sicherheitshinweise'.
LED
Betriebszustandsanzeigen
U
Versorgungsspannung
F
Fühlerkreis: Übertemperatur,
Drahtbruch,
Kurzschluss
Schaltbild
11-12/14
1. Wechsler
21-22/24
2. Wechsler
Taste für Reset- und Testfunktion
Deutsch
Baubreite 22,5 mm
