Drehschalter zur Vorwahl
Drehschalter zur Vorwahl
des Zeitbereichs
des Zeitbereichs
Potentiometer mit
Potentiometer mit
Absolutskala zur
Absolutskala zur
Feineinstellung des
Feineinstellung des
Zeitbereichs
Zeitbereichs
Drehschalter zur Vorwahl
Drehschalter zur Vorwahl
der Zeitfunktion
der Zeitfunktion
Drehschalter zum
Drehschalter zum
Umschalten des 2ten
Umschalten des 2ten
Wechslers als Sofort-
Wechslers als Sofort-
kontakt
kontakt
U/T: LED grün -
U/T: LED grün -
V
V
Steuerspeisespannung
Steuerspeisespannung
liegt an
liegt an
W
W
Zeitablauf
Zeitablauf
R1: LED gelb -
R1: LED gelb -
V
V
Ausgangsrelais 1 erregt
Ausgangsrelais 1 erregt
R2: LED gelb -
R2: LED gelb -
V
V
Ausgangsrelais 2 erregt
Ausgangsrelais 2 erregt
Beschriftungsschild
Beschriftungsschild

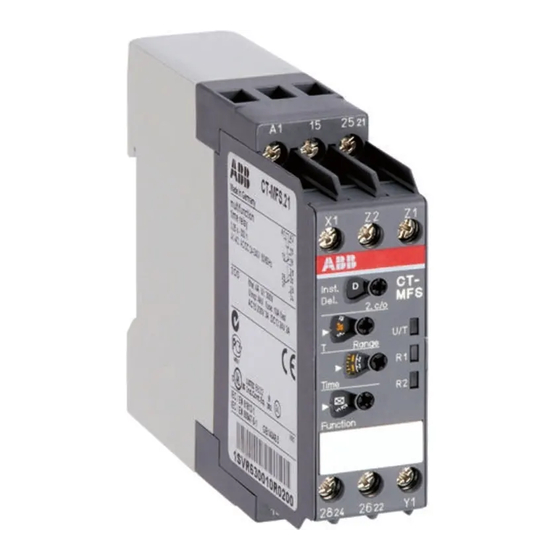

Elektronisches Zeitrelais CT-MFS.21
Multifunktional mit 2 Wechslern
Datenblatt
Produkteigenschaften
½
Bemessungssteuerspeisespannung 24-240 V AC/DC
½
Multifunktionszeitrelais mit 10 Zeitfunktionen:
ansprechverzögert, rückfallverzögert mit Hilfsspannung, einschaltwischend, ausschaltwischend mit
Hilfsspannung, symmetrisch ansprech- und rückfallverzögert, Blinker impulsbeginnend, Blinker
pausebeginnend, Stern-Dreieck-Umschaltung mit Wischfunktion, Impulsformer, ON/OFF-Funktion
½
10 Zeitbereiche (0,05 s - 300 h) in einem Gerät
½
2 Wechsler
½
2ter Wechsler als Sofortkontakt umschaltbar (frontseitiger Drehschalter)
½
Steuereingang mit potentialfreier Ansteuerung für Funktionsstart und/oder Zeitstopp/-speicherung
½
Fernpotentiometeranschluss
½
3 LEDs zur Statusindikation
½
Baubreite 22,5 mm
½
Plombierbare Klarsichtabdeckung (optionales Zubehör) bietet Schutz vor unbefugtem Zugriff
½
Integriertes Beschriftungsschild
Zulassungen
A
UL 508, CAN/CSA C22.2 No.14
C
GL
D
GOST
K
CB scheme
E
CCC
Kennzeichnungen
a
CE
b
C-Tick
Bestelldaten
Typ
Bemessungs-
steuerspeise-
spannung
CT-MFS.21
24-240 V
AC/DC
Bestelldaten - Zubehör
Adapter für Schraubbefestigung
Typ
Baubreite in mm
ADP.01
22,5
Plombierbare Klarsichtabdeckung
Typ
Baubreite in mm
COV.01
22,5
in Vorbereitung
in Vorbereitung
Zeitbereich
Ausgang
0,05 s - 300 h
2 Wechsler
Steuer-
Bestell-Nummer
eingang
potentialfreie
1SVR 630 010 R0200
Ansteuerung
Bestell-Nummer
1SVR 430 029 R0100
Bestell-Nummer
1SVR 430 005 R0100
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB CT-MFS.21
Inhaltszusammenfassung für ABB CT-MFS.21
- Seite 1 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Produkteigenschaften ½ Bemessungssteuerspeisespannung 24-240 V AC/DC ½ Multifunktionszeitrelais mit 10 Zeitfunktionen: ansprechverzögert, rückfallverzögert mit Hilfsspannung, einschaltwischend, ausschaltwischend mit Hilfsspannung, symmetrisch ansprech- und rückfallverzögert, Blinker impulsbeginnend, Blinker pausebeginnend, Stern-Dreieck-Umschaltung mit Wischfunktion, Impulsformer, ON/OFF-Funktion ½...
-
Seite 2: Funktionsweise
Funktionen, Spannungs- und Zeitbereichen ersetzen können. Dies erleichtert die Lagerhaltung erheblich und spart Kosten. Funktionsweise Das CT-MFS.21 besitzt 2 Wechsler und verfügt über 10 Zeitfunktionen, die über einen Drehschalter ein- gestellt werden können. Im Schriftfeld der Drehschalters erscheint dabei das für die jeweilige Funktion charakteristische internationale Symbol. - Seite 3 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Funktionsdiagramme Hinweise Legende zu den Funktionsdiagrammen: G Steuerspeisespannung liegt nicht an / Ausgangskontakt geöffnet B Steuerspeisespannung liegt an / Ausgangskontakt geschlossen Y1-Z2 Steuereingang mit potentialfreier Ansteuerung X1-Z2 Steuereingang mit potentialfreier Ansteuerung Fernpotentiometeranschluss:...
- Seite 4 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Funktionsdiagramme B rückfallverzögert mit Hilfsspannung Die Funktion Rückfallverzögerung benötigt für den Zeitablauf eine dauernd anliegende Steuerspeise- spannung. Wird der Steuereingang Y1-Z2 geschlossen, zieht das Ausgangsrelais unverzögert an. Durch anschlie- ßendes Öffnen des Steuereinganges Y1-Z2 wird der Zeitablauf gestartet. Der Ablauf der eingestellten Zeit wird durch Blinken der grünen LED angezeigt.
- Seite 5 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Funktionsdiagramme CA einschaltwischend Die Funktion Einschaltwischer benötigt für den Zeitablauf eine dauernd anliegende Steuerspeisespan- nung. Bei Anlegen der Steuerspeisespannung zieht das Ausgangsrelais unverzögert an und fällt nach Ablauf der eingestellten Wischzeit wieder ab. Der Zeitablauf wird bei offenem Steuereingang Y1-Z2 durch An- legen der Steuerspeisespannung bzw.
- Seite 6 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Funktionsdiagramme DA Blinker, impulsbeginnend mit Reset Bei Anlegen der Steuerspeisespannung beginnt das Ausgangsrelais mit symmetrischem Impuls-Pause- verhältnis zu schalten. Der Zyklus beginnt mit einer Impulsphase. Der Impuls-Pausentakt wird durch Blin- ken der grünen LED angezeigt, wobei die doppelte Blinkfrequenz die Pausenzeit signalisiert.
- Seite 7 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Funktionsdiagramme G ON/OFF-Funktion Diese Funktion dient zu Testzwecken bei der Inbetriebnahme und der Fehlersuche. Ist der eingestellte Zeitbereichsendwert kleiner 300 h (frontseitiges Potentiometer „Time sector“ ungleich 300 h) zieht das Relais bei Anlegen der Steuerspeisespannung unmittelbar an und die grüne LED beginnt zu leuchten.
-
Seite 8: Anwendungsbeispiele
Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Anwendungsbeispiele Stern-Dreieck-Umschaltung Steuerschaltbild Stern-Dreieck-Umschaltung Leistungsschaltbild Anschlussbild 15-16/18 1. Wechsler 21-22/24 2. Wechsler als Sofortkontakt 25-26/28 2. Wechsler 18 26 18 26 A1-A2 Bemessungssteuerspeisespannung U 24-240 V AC/DC X1-Z2 Steuereingang Y1-Z2 Steuereingang Z1-Z2 Fernpotentiometeranschluss ... -
Seite 9: Verdrahtungshinweise
Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Verdrahtungshinweise Steuereingänge (potentialfreie Ansteuerung) L(+) L(+) N(-) N(-) Fernpotentiometer L(+) L(+) N(-) N(-) Ansteuerung der Steuereingänge mit 3-Draht NPN-Näherungsinitiator L(+) L(+) N(-) N(-) ... -
Seite 10: Technische Daten
Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Technische Daten Daten bei T = 25 °C und Bemessungswerten, sofern nichts anderes angegeben ist Eingangskreise - Versorgungskreis 1SVR 630 010 R0200 Bemessungssteuerspeisespannung U A1-A2 24-240 V AC/DC Toleranz der Bemessungssteuerspeisespannung 24-240 V AC/DC -15...+10 %... - Seite 11 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Betriebszustandsanzeigen 1SVR 630 010 R0200 Steuerspeisespannung / Zeitablauf U/T: LED grün V: Steuerspeisespannung liegt an W: Zeitablauf Steuerspeisespannung / Zeitablauf U/T: LED grün V: Ausgangsrelais 1 angezogen Relaiszustand R1: LED gelb Relaiszustand...
- Seite 12 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Umweltdaten 1SVR 630 010 R0200 Umgebungstemperaturbereiche Betrieb -25...+60 °C Lagerung -40...+85 °C Feuchte Wärme, zyklisch (IEC/EN 60068-2-30) 6 x 24 h Zyklus, 55 °C, 95 % RH Schwingen, sinusförmig (IEC/EN 60068-2-6) 40 m/s , 20 Zyklen, 10...58/60...150 Hz...
-
Seite 13: Technische Diagramme
Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Technische Diagramme Lastgrenzkurve ohmsche Last ohmsche Last AC Strom [A] DC Strom [A] AC Last ohmsch DC Last ohmsch Reduktionsfaktor F cos ϕ bei induktiver AC-Belastung Kontaktlebensdauer 250 V AC ohmsche Last Schaltstrom [A] ... -
Seite 14: Abmessungen Zubehör
Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Abmessungen in mm 4.31“ 4.31“ 109,5 109,5 22,5 22,5 .886“ .886“ 4.02“ 4.02“ 3.94“ 3.94“ CT-MFS.21 Abmessungen Zubehör in mm 2.46” 2.46” 62,5 62,5 2.36” 2.36” ADP.01 - Adapter für Schraubmontage .275”... - Seite 15 Elektronisches Zeitrelais CT-MFS.21 Multifunktional mit 2 Wechslern Datenblatt Abmessungen Zubehör in mm 1...7 1...7 .39”...2.75” .39”...2.75” 1.30” 1.30” 1.57” 1.57” CT-POT.01 - Potentiometer 30,5 mm 1...7 1...7 .39”...2.75” .39”...2.75” 1.30” 1.30” 1.65” 1.65” CT-POT.02 - Potentiometer 22,5 mm max. 5 max.
- Seite 16 Eigenschaften im Rechtssinne aufzufassen. ABB STOTZ-KONTAKT GmbH Eppelheimer Strasse 82, 69123 Heidelberg, Deutschland Postfach 10 16 80, 69006 Heidelberg, Deutschland Internet http://www.abb.de/stotz-kontakt Schalt- und Steuerungstechnik Die Adresse Ihrer lokalen Vertriebsorganisation fi nden Sie auf der ABB Hompage unter http://www.abb.com/contacts Low Voltage Products...
