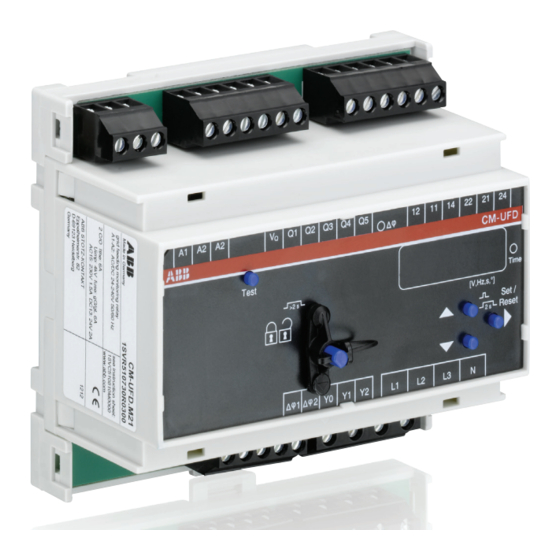

ABB CM-UFD.M21 Kurzanleitung

ABB CM-UFD.M21 Kurzanleitung

Netzeinspeiseüberwachungsrelais
Vorschau ausblenden Andere Handbücher für CM-UFD.M21:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

CM-UFD.M21
(D)
Kurzanleitung (Deutsch: Seite 1)
Netzeinspeiseüberwachungsrelais, CM Reihe
Hinweis: Diese Kurzanleitung enthält nicht sämtliche Detailinformationen zu allen
Typen der Produktreihe und kann auch nicht jeden Einsatzfall der Produkte
berücksichtigen. Alle Angaben dienen ausschließlich der Produktbeschreibung und sind
nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen. Weiterführende
Informationen und Daten erhalten Sie in den Katalogen und Datenblättern der Produkte,
über die örtliche ABB-Niederlassung sowie auf der ABB Homepage unter
http://www.abb.com. Technische Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt
der deutsche Text.
Nur von einer entsprechend qualifizierten Fachkraft zu installieren. Dabei
landesspezifische Vorschriften (z.B. VDE, etc.) beachten. Vor der Installation
diese Betriebs- und Montageanleitung sorgfältig lesen und beachten. Die
Geräte sind wartungsfreie Einbaugeräte.
(GB) Short guide (English: page 9)
Grid feeding monitoring relay, CM range
Note: This short guide cannot claim to contain all detailed information of all types of this
product range and can even not consider every possible application of the products. All
statements serve exclusively to describe the product and have not to be understood as
assured characteristics with legal force. Further information and data is obtainable from
the catalogues and data sheets of this product, from the local ABB sales organisations
as well as on the ABB homepage http://www.abb.com. Subject to change without prior
notice. The German text applies in cases of doubt.
The device must be installed by qualified persons only and in accordance with
the specific national regulations (e.g., VDE, etc.). Before installing this unit,
read these operating and installation instructions carefully and completely. The
devices are maintenance-free chassis-mounted units.
ABB Stotz-Kontakt GmbH
Hauptstr. 14-16
78132 Hornberg
Germany
Document no. 1SVC 510 810 M0000 A4 (09/13)
