Aufbau und Funktion
4.1.1 Systemdarstellung „Regusol X-Uno 25"
Primärkreislauf (Solarkreis)
1 Kugelhahn mit Sperrventil, Temperaturfühler-
aufnahme und Thermometer im Griff
2 Kugelhahn, Temperaturfühleraufnahme und
Thermometer im Griff, mit Anschluss für Si-
cherheitsgruppe
3 Sicherheitsgruppe mit Sicherheitsventil
(6 bar)
4 Primärkreispumpe
5 Isolierung
6 Spül-, Füll- und Entleerungsanschluss
7 elektronischer Volumenstrom- und Tempera-
turaufnehmer
8 elektronischer Solar-Regler
9 Plattenwärmeübertrager
10 Spül-, Füll- und Entleerungsanschluss
Sekundärkreislauf (Speicherkreis)
1 Sperrventil
2 Entlüftungsventil und Fühleraufnahme
3 Isolierung
4 Sekundärkreispumpe
5 Kugelhahn mit Thermometer
6 Kugelhahn mit Thermometer
7 Spül-, Füll- und Entleerungsanschluss
8 Sicherheitsventil (3 bar)
9 Plattenwärmeübertrager
16
1
10
9
8

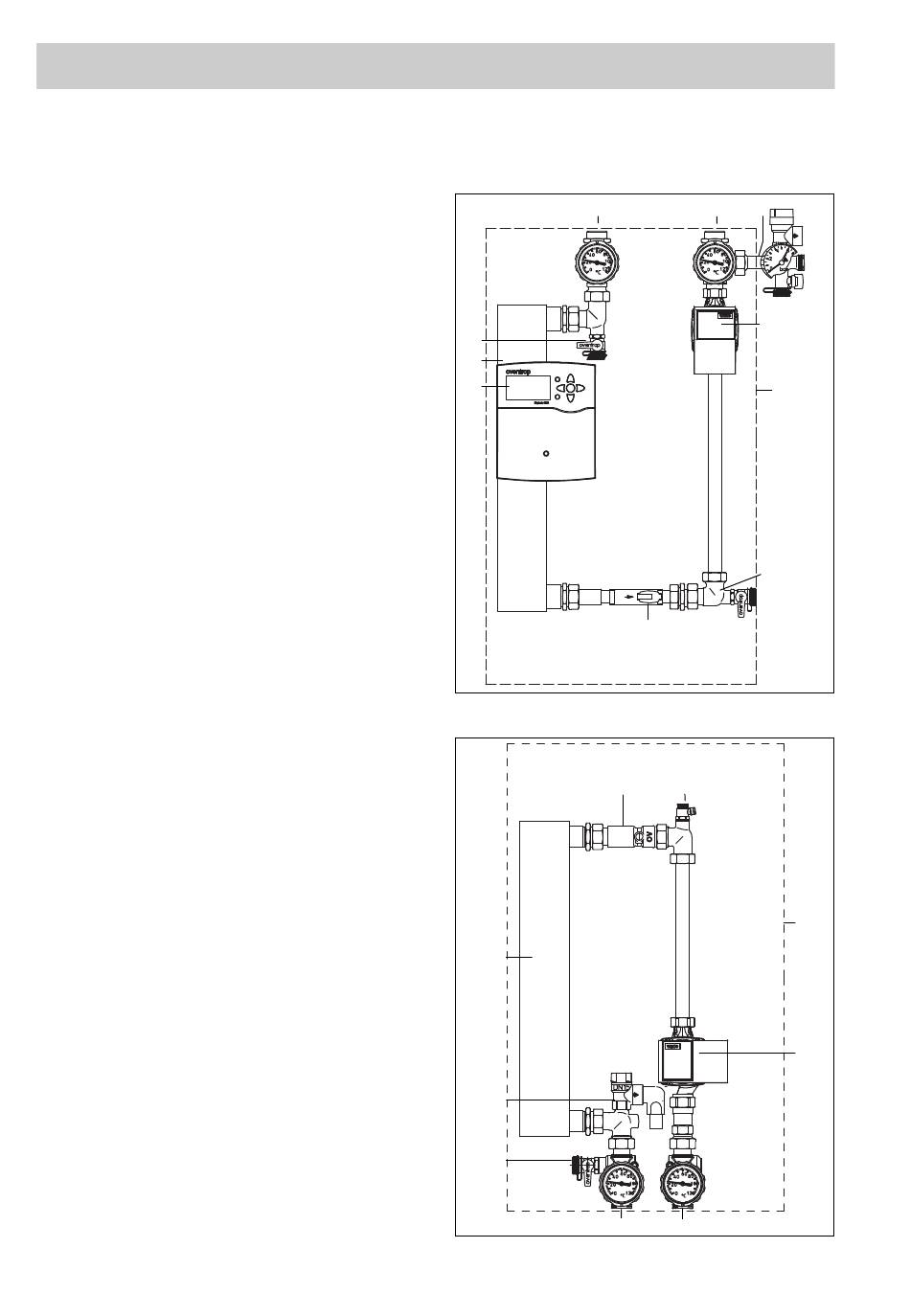

Abb. 8: Primärkreislauf
