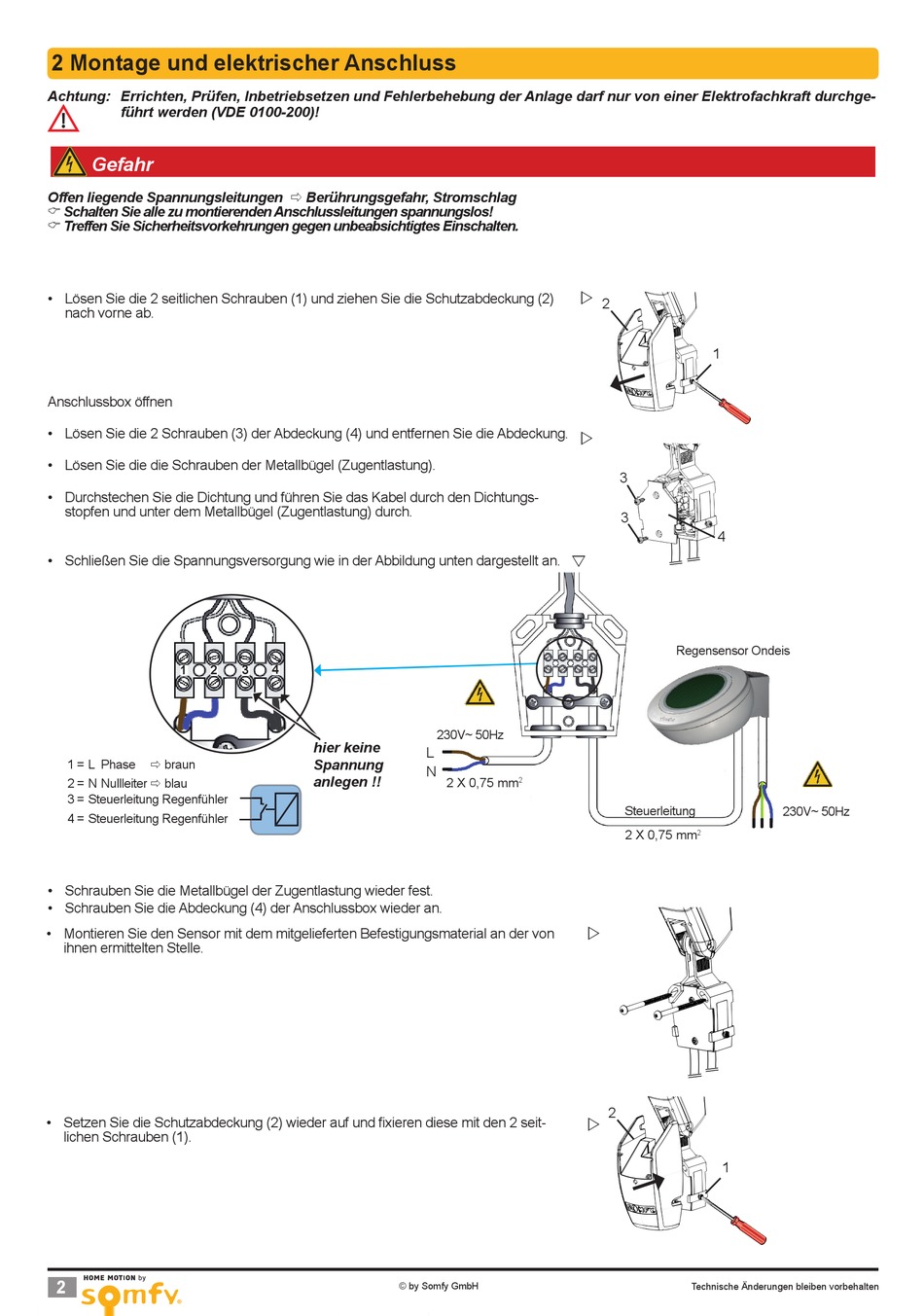

2 Montage und elektrischer Anschluss
Achtung: Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft durchge-
führt werden (VDE 0100-200)!
Gefahr
Offen liegende Spannungsleitungen Berührungsgefahr, Stromschlag
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten.
• Lösen Sie die 2 seitlichen Schrauben (1) und ziehen Sie die Schutzabdeckung (2)
nach vorne ab.
Anschlussbox öffnen
• Lösen Sie die 2 Schrauben (3) der Abdeckung (4) und entfernen Sie die Abdeckung.
• Lösen Sie die die Schrauben der Metallbügel (Zugentlastung).
• Durchstechen Sie die Dichtung und führen Sie das Kabel durch den Dichtungs-
stopfen und unter dem Metallbügel (Zugentlastung) durch.
• Schließen Sie die Spannungsversorgung wie in der Abbildung unten dargestellt an.
1
2
1 = L Phase
braun
2 = N Nullleiter blau
3 = Steuerleitung Regenfühler
4 = Steuerleitung Regenfühler
• Schrauben Sie die Metallbügel der Zugentlastung wieder fest.
• Schrauben Sie die Abdeckung (4) der Anschlussbox wieder an.
• Montieren Sie den Sensor mit dem mitgelieferten Befestigungsmaterial an der von
ihnen ermittelten Stelle.
• Setzen Sie die Schutzabdeckung (2) wieder auf und fixieren diese mit den 2 seit-
lichen Schrauben (1).
2
3
4
hier keine
Spannung
anlegen !!
© by Somfy GmbH
230V~ 50Hz
L
N
2 X 0,75 mm
2
2
1
3
3
4
Regensensor Ondeis
Steuerleitung
2 X 0,75 mm
2
2
1
Technische Änderungen bleiben vorbehalten
230V~ 50Hz
