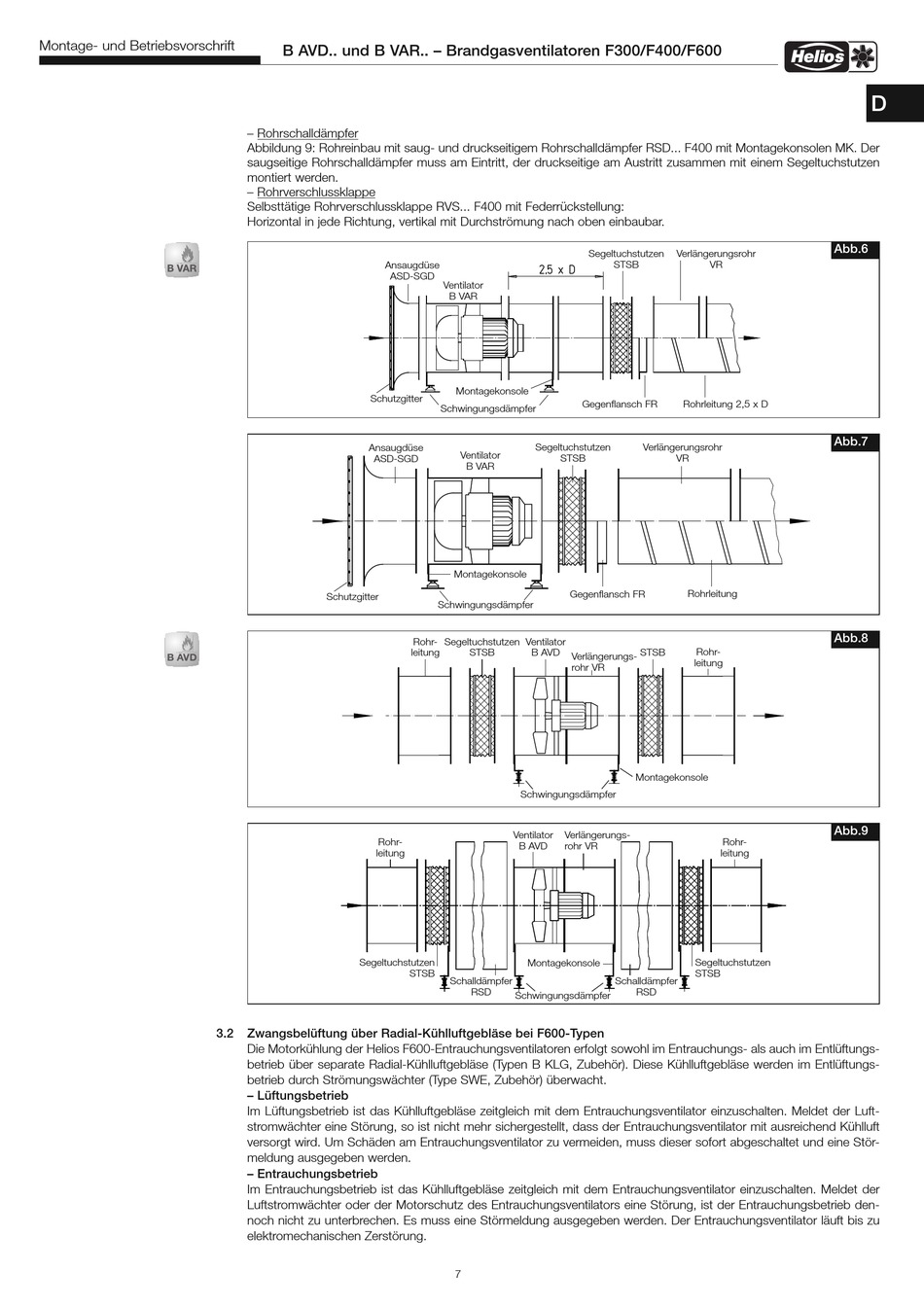

B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600
– Rohrschalldämpfer
Abbildung 9: Rohreinbau mit saug- und druckseitigem Rohrschalldämpfer RSD... F400 mit Montagekonsolen MK. Der
saugseitige Rohrschalldämpfer muss am Eintritt, der druckseitige am Austritt zusammen mit einem Segeltuchstutzen
montiert werden.
– Rohrverschlussklappe
Selbsttätige Rohrverschlussklappe RVS... F400 mit Federrückstellung:
Horizontal in jede Richtung, vertikal mit Durchströmung nach oben einbaubar.
Ansaug düse
ASD-SGD
Schutzgitter
Ansaug düse
ASD-SGD
Schutzgitter
Rohr-
leitung
Segeltuch stutzen
3.2
Zwangsbelüftung über Radial-Kühlluftgebläse bei F600-Typen
Die Motorkühlung der Helios F600-Entrauchungsventilatoren erfolgt sowohl im Entrauchungs- als auch im Entlüftungs-
betrieb über separate Radial-Kühlluftgebläse (Typen B KLG, Zubehör). Diese Kühlluftgebläse werden im Entlüftungs-
betrieb durch Strömungswächter (Type SWE, Zubehör) überwacht.
– Lüftungsbetrieb
Im Lüftungsbetrieb ist das Kühlluftgebläse zeitgleich mit dem Entrauchungsventilator einzuschalten. Meldet der Luft-
stromwächter eine Störung, so ist nicht mehr sichergestellt, dass der Entrauchungsventilator mit ausreichend Kühlluft
versorgt wird. Um Schäden am Entrauchungsventilator zu vermeiden, muss dieser sofort abgeschaltet und eine Stör-
meldung ausgegeben werden.
– Entrauchungsbetrieb
Im Entrauchungsbetrieb ist das Kühlluftgebläse zeitgleich mit dem Entrauchungsventilator einzuschalten. Meldet der
Luftstromwächter oder der Motorschutz des Entrauchungsventilators eine Störung, ist der Entrauchungsbetrieb den-
noch nicht zu unterbrechen. Es muss eine Störmeldung ausgegeben werden. Der Entrauchungsventilator läuft bis zu
elektromechanischen Zerstörung.
Ventilator
B VAR
Montagekonsole
Gegenflansch FR
Schwingungsdämpfer
Segeltuch stutzen
Ventilator
STSB
B VAR
Montagekonsole
Gegenflansch FR
Schwingungsdämpfer
Rohr-
Segeltuch stutzen
Ventilator
leitung
STSB
B AVD
Verlängerungs-
rohr VR
Schwingungs dämpfer
Ventilator
Verlängerungs-
B AVD
rohr VR
Montagekonsole
STSB
Schalldämpfer
RSD
Schwingungsdämpfer
7
Segeltuch stutzen
Verlängerungsrohr
STSB
VR
Rohrleitung 2,5 x D
Verlängerungsrohr
VR
Rohrleitung
Rohr-
STSB
leitung
Montagekonsole
Rohr-
leitung
Segeltuch stutzen
STSB
Schalldämpfer
RSD
D
Abb.6
Abb.7
Abb.8
Abb.9
