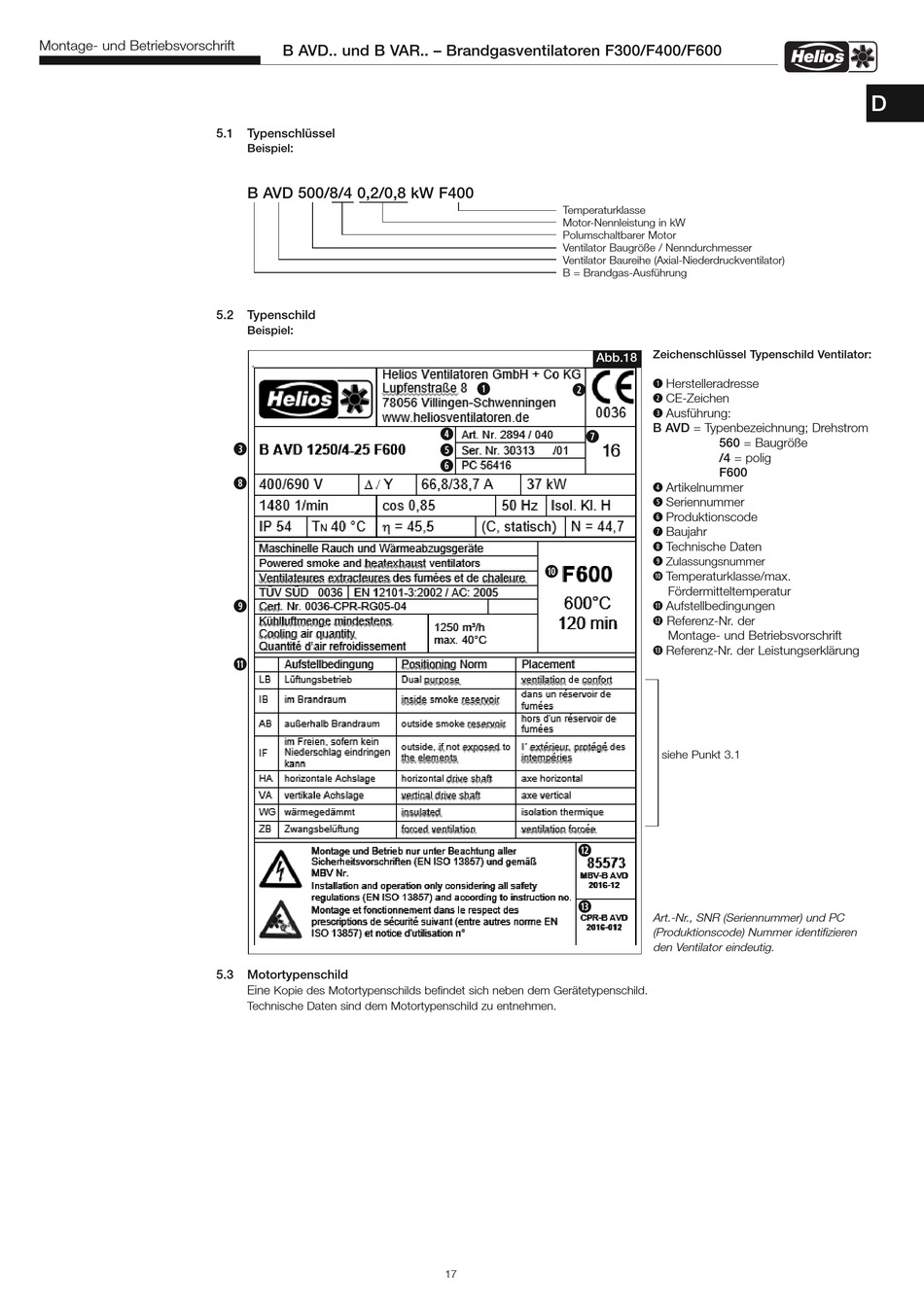

Montage- und Betriebsvorschrift
B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600
5.1
Typenschlüssel
Beispiel:
B AVD 500/8/4 0,2/0,8 kW F400
5.2
Typenschild
Beispiel:
e
i
o
s
5.3
Motortypenschild
Eine
Kopie des Motortypenschilds befindet sich neben dem Gerätetypenschild.
Technische Daten sind dem Motortypenschild zu entnehmen.
Temperaturklasse
Motor-Nennleistung in kW
Polumschaltbarer Motor
Ventilator Baugröße / Nenndurchmesser
Ventilator Baureihe (Axial-Niederdruckventilator)
B = Brandgas-Ausführung
Abb.18
q
w
u
t
y
d
f
17
Zeichenschlüssel Typenschild Ventilator:
q Herstelleradresse
w CE-Zeichen
e Ausführung:
B AVD = Typenbezeichnung; Drehstrom
560 = Baugröße
/4 = polig
F600
r Artikelnummer
t Seriennummer
y Produktionscode
u Baujahr
i Technische Daten
o
Zulassungsnummer
Temperaturklasse/max.
Fördermitteltemperatur
s Aufstellbedingungen
d Referenz-Nr. der
Montage- und Betriebsvorschrift
f Referenz-Nr. der Leistungserklärung
siehe Punkt 3.1
Art.-Nr., SNR (Seriennummer) und PC
(Produktionscode) Nummer identifizieren
den Ventilator eindeutig.
