Inbetriebnahme; Vorbereitung Der Maschine - Lagler FLIP Betriebsanleitung

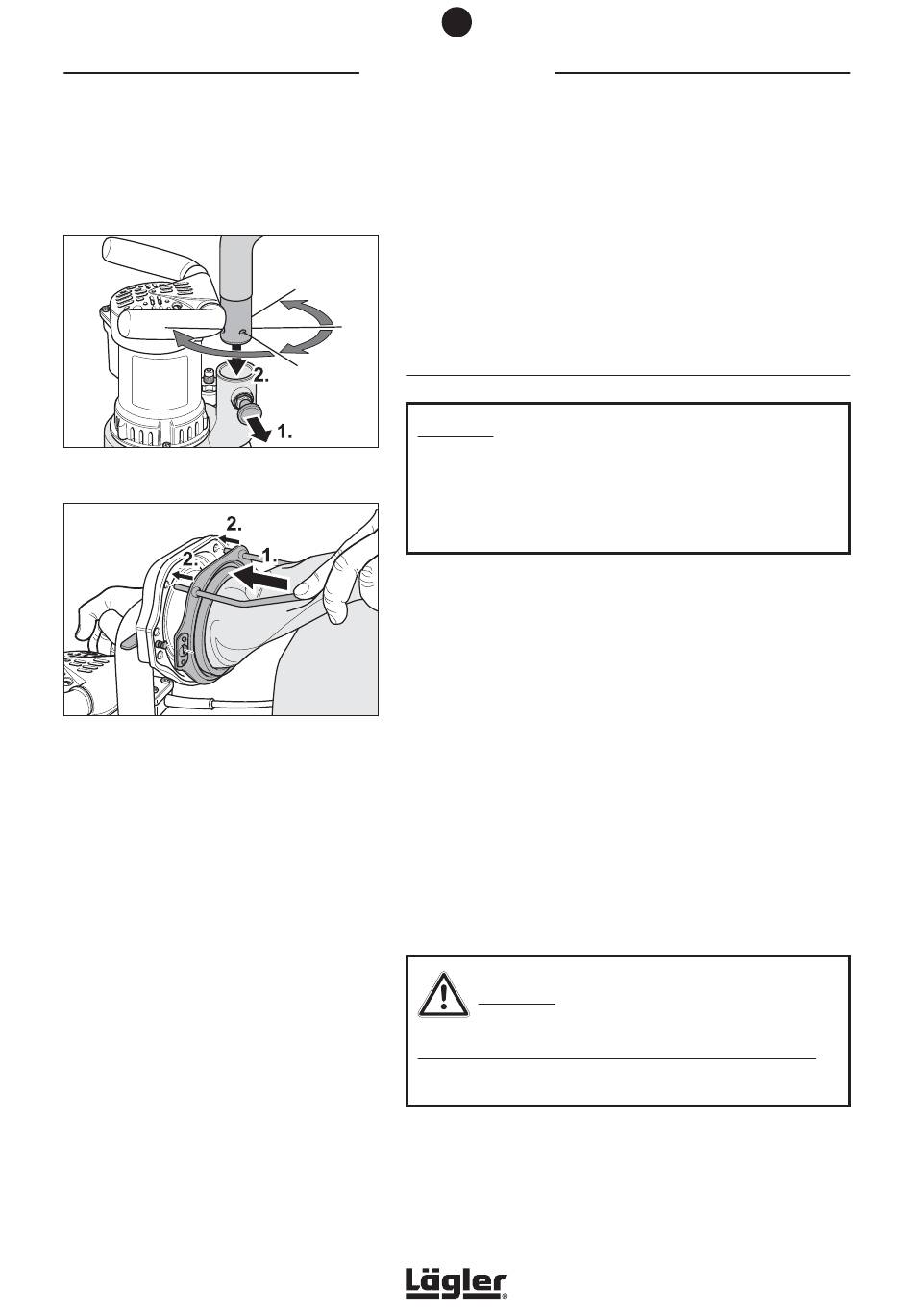

Abb. 4 Am Rastbolzen ziehen (1.) und den Rohrstutzen in
das Ventilatorgehäuse einführen (2.).
Abb. 5 Den Staubsack über den Aufnahmeflansch schie-
ben (1.) und mit den beiden Metallzapfen fixieren
(2.).
16
4

INBETRIEBNAHME

Inbetriebnahme
Dieser Abschnitt beschreibt, wie Sie die FLIP
nehmen. Um Beschädigungen und Fehlfunktionen auszuschließen,
muss in der angegebenen Reihenfolge vorgegangen werden.

4.1 VORBEREITUNG DER MASCHINE

ACHTUNG!
Beachten Sie, dass Teile der Verpackung als Transportbehäl-
ter für Maschine, Zubehör und Schleifmittel benutzt werden
können! Die Maschine kann in der Originalverpackung auch
gefahrlos verschickt werden!
1 Packen Sie die Maschine vorsichtig aus. Achten Sie auf
eine umweltgerechte Entsorgung von nicht mehr benötigten
Verpackungsmaterialien.
2 Ziehen Sie den Rastbolzen am Absaugstutzen des Ventila-
torgehäuses heraus (Abb. 4, 1.) und stecken Sie gleichzeitig
den Rohrstutzen in das Ventilatorgehäuse (Abb. 4, 2.).
3 Drehen Sie den Rohrstutzen so, dass die Öffnung des Rohr-
bogens nach hinten zeigt und der Rastbolzen nach dem
Loslassen einrasten kann.
4 Der Rohrstutzen lässt sich rundum drehen. Es sind vier fest-
gelegte Positionen möglich, bei denen der Rastbolzen in den
Rohrstutzen einrastet.
VORSICHT!
VERLETZUNGSGEFAHR und GEFAHR VON SACHSCHADEN:
Der Rastbolzen muss immer in den Rohrstutzen einrasten!
5 Schieben Sie die Öffnung des Staubsacks über den Aufnah-
meflansch am Ende des Rohrbogens (Abb. 5, 1.). Fixieren Sie
den Staubsack mit den beiden Metallzapfen (Abb. 5, 2.).
