KABEL-ZUGENTLASTUNG

Nutzen Sie die Zugentlastung für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Senders und den
Kleinspannungsstecker des Netzadapters vor unbeabsichtigter Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers
zu vermeiden.
9
AF INPUT LEFT / RIGHT
XLR / 6,3mm Klinken Combobuchsen für den linken und rechten Eingangskanal (XLR = symmetrisch, Klinke = unsymmetrisch).
10
ANTENNA
BNC-Anschluss für die mitgelieferte Senderantenne.
11
SENDERANTENNE
Senderantenne mit BNC-Anschluss.
13
15
14
12

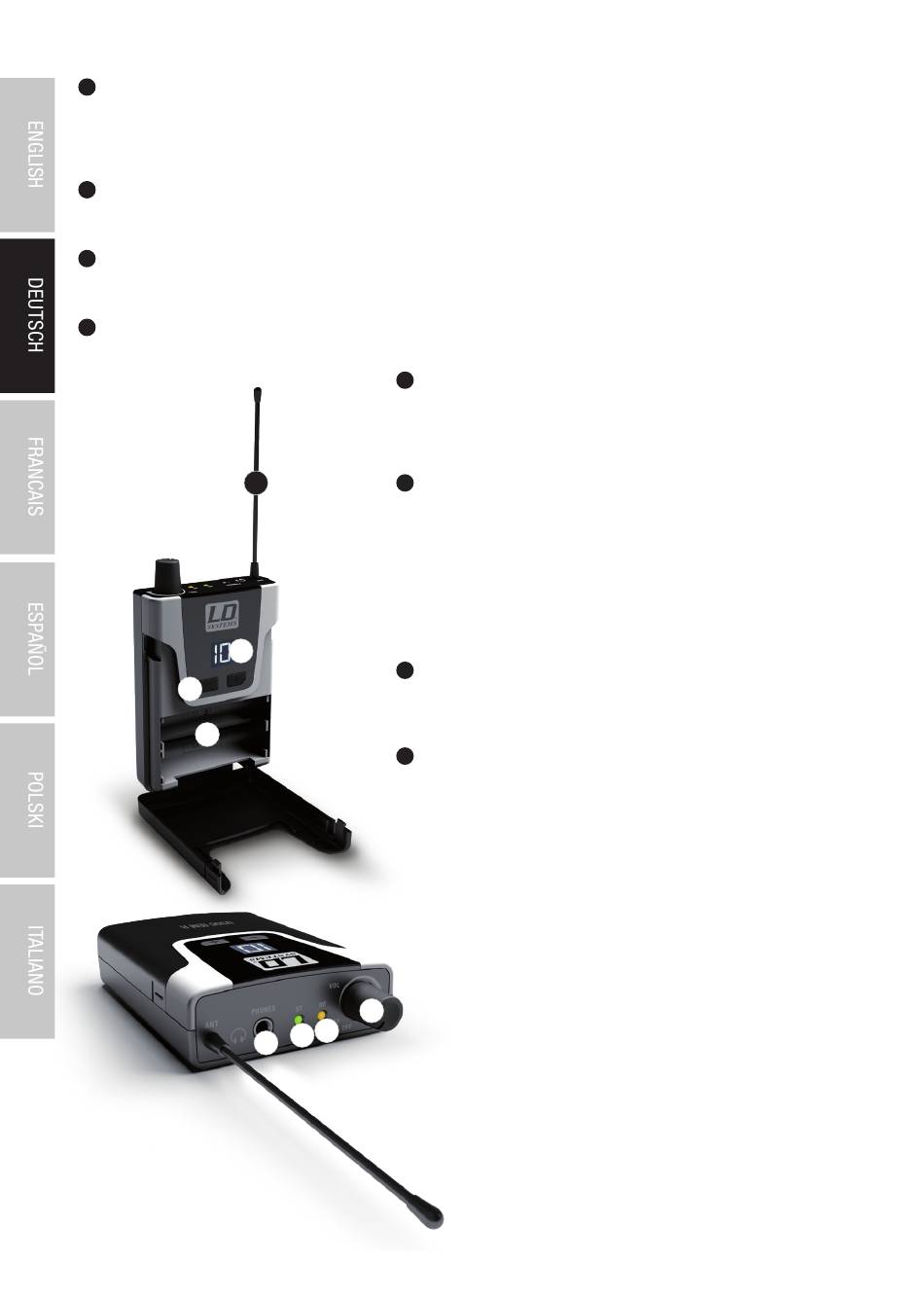

Beleuchtetes LC-Display mit Doppelfunktion. Beim Einschalten leuchtet das
Display für wenige Sekunden und es zeigt die aktuell eingestellte Kanalnummer
an. Ist der Ladestatus der Batterien schwach, fängt das Display an rot zu blinken.
14 13
Taster zum Auswählen der Funkkanäle 1 bis 12. Drücken und halten Sie einen
der beiden Taster für circa 2 Sekunden, um die Einstellung zu verändern, die
aktuell eingestellte Kanalnummer beginnt nun zu blinken und Sie können den
gewünschten Funkkanal mit Hilfe der Taster + und - auswählen. Nach circa 5
Sekunden stoppt das Blinken, die Beleuchtung des Displays erlischt und der
ausgewählte Funkkanal wird aktiviert. Um eine Funkverbindung zwischen Sender
und Empfänger herzustellen, muss die Kanalnummer respektive die Funkfrequenz
beider Geräte übereinstimmen.
12
14
Antenne des Taschenempfängers. Für einen optimalen Empfang nicht verdecken
oder knicken.
15
Zum Austauschen der Batterien öffnen Sie das Batteriefach des
Taschenempfängers, indem Sie gleichzeitig auf beide Markierungen an den
Seiten des Batteriefachdeckels drücken und den Deckel nach vorn aufklappen.
Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (2x Typ
AA / LR6, Alkaline) gemäß der Abbildungen im Batteriefach ein. Klappen Sie den
Batteriefachdeckel nun wieder auf das Gehäuse, bis der Deckel einrastet. Nutzen
Sie den Empfänger für längere Zeit nicht, entnehmen Sie bitte die Batterien, um
Beschädigungen am Empfänger durch auslaufende Batterien zu vermeiden.
19
17 18
16
DISPLAY
CHANNEL + / -
ANTENNE
BATTERIEFACH
