SRM 21 RT2
//
Montage- und Anschlussanleitung / Sicherheitsrelaisbaustein
Mounting and wiring instructions / Safety relay module
Instructions de montage et de câblage / Bloc logique de sécurité
Istruzioni di montaggio e collegamento / Modulo relè di sicurezza
Instruções de montagem e instalação / Relés de segurança
Инструкция по монтажу и подключению / Релейный модуль безопасности

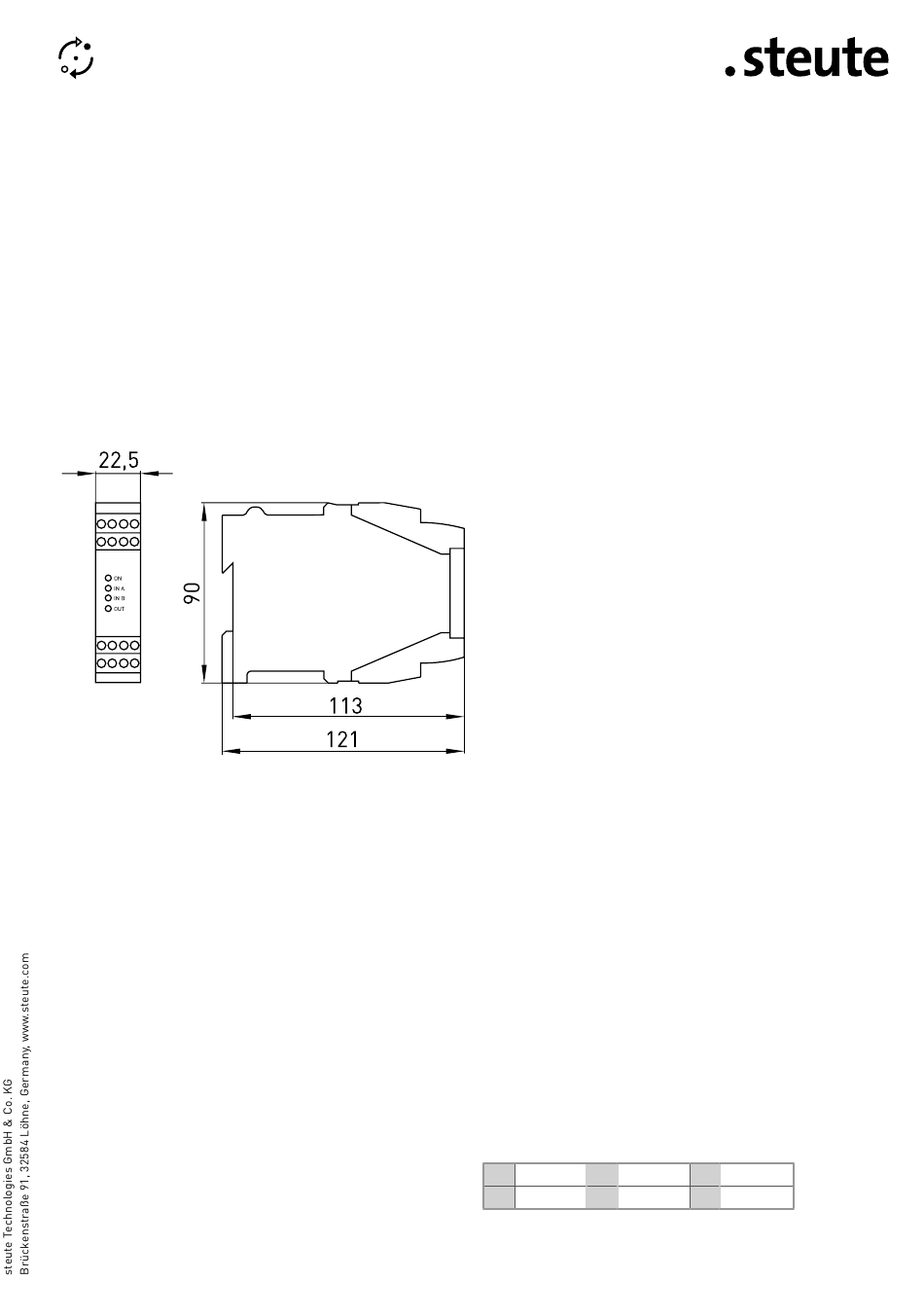

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Klemmenbelegung
A1, A2 Spannungsversorgung
S13, S14 Eingang A
S33, S34 Eingang B
S44 Eingang Schließerkontakt
S24 Eingang Querschlusserkennung
X1, X2 Rückführkreis
X4 automatischer Start/Reset
13-14, 23-24 Freigabepfade
Y1 Zusatz-/Meldeausgang
Kontact configuration
A1, A2 Power supply
S13, S14 Input A
S33, S34 Input B
S44 Input NO contact
S24 Input cross-wire detection
X1, X2 Feedback circuit
X4 Automatic start/reset
13-14, 23-24 Enabling paths
Y1 Auxiliary/Signalling output
Affectation des contacts
A1, A2 Alimentation
S13, S14 Entrée A
S33, S34 Entrée B
S44 Entrée contact NO
S24 Entrée court-circuit
X1, X2 Boucle de retour
X4 Démarrage/reset automatique
13-14, 23-24 Sorties de sécurité
Y1 Sortie de signalisation/auxiliaire
Disposizione contatti
A1, A2 Alimentazione elettrica
S13, S14 ingresso A
S33, S34 ingresso B
S44 ingresso conttato NA
S24 ingresso riconoscimento cortocircuito
trasversale
X1, X2 circuito di ritorno
X4 Start/Reset automatico
13-14, 23-24 circuiti di libero
Y1 uscita supplementare/di segnalazione
Utilização dos contatos
A1, A2 Alimentação de energia
S13, S14 Entrada A
S33, S34 Entrada B
S44 Entrada do contatos NA
S24 Entrada do reconhecimento de curto circuito
X1, X2 Circuito de retorno
X4 Partida / Resset automático
13-14, 23-24 Canais de liberação
Y1 Sinal de saída / adicional
Распределение контактов
A1, A2 Электропитание
S13, S14 входы A
S33, S34 входы B
S44 входы контакт НЗ
S24 вход определение перекрестного замыкания
X1, X2 цепи обратной связи
X4 автоматический Старт/Сброс
13-14, 23-24 разблокирующие цепи
Y1 Дополнительный/сигнальный выход
Herstellungsdatum
Production date
Date de fabrication
Data di produzione
Data de fabricação
Дата изготовления
E 2019 F 2020
H 2022 I 2023
7 / 20
2E3=> KW 23 / 2019
CW 23 / 2019
semaine 23 / 2019
settimana 23 / 2019
semana 23 / 2019
календарная неделя
23 / 2019
G 2021
J 2024
