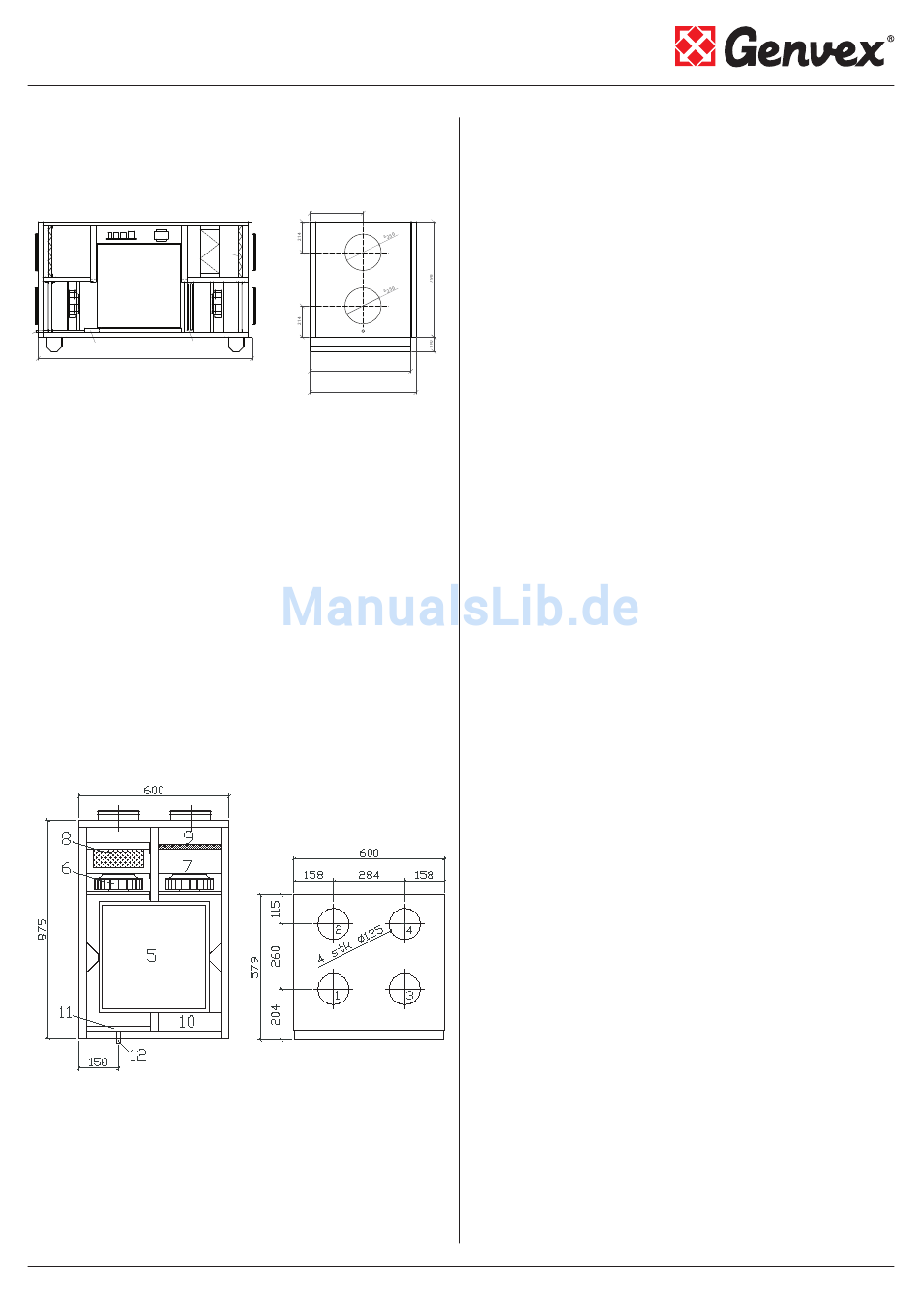

GE Energy 3
Abmessungen in mm
12
1
8
5
2
7
14
13
11
1.480
1: Frischluft (Außenluft)
2: Fortluft
3: Abluft
4: Zuluft
5: Gegenstromwärmetauscher
6: Zuluftventilator
7: Abluftventilator
GES Energy 1
Abmessungen in mm
1: Frischluft (Außenluft)
2: Fortluft
3: Abluft
4: Zuluft
5: Gegenstromwärmetauscher
6: Zuluftventilator
(Die Abbildung gilt nicht für das GES Aggregat)
366
10
9
3
4
6
696
732
8: Frischluftfilter
9: Abluftfilter
10: Schaltraum
11: Heizregister (Zubehör)
12: Elek.kasten
13: Kondensatwanne
14: Kondensatablauf 15 mm
7: Abluftventilator
8: Frischluftfilter
9: Abluftfilter
10: Schaltraum
11: Kondensatwanne
12: Kondensatablauf 15 mm
Technische Änderungen der GE Energy 1, 2 und 3/GES Energy 1 vorbehalten

GE Energy 3- Aufstellung

GE Energy 3 kann mit Zuluft rechts (wie Abbildung)
oder mit Zuluft links geliefert werden. In beiden Geräte-
Varianten ist die Bypass-Klappensteuerung bereits
integriert.
Gleichzeitig ist der Anschluss für den Kondensat-Ablauf
jetzt auf der entgegengesetzten Seite angebracht.
Das Aggregat muss so auf einer Unterlage aufgestellt
werden, dass sich die Vibrationen des Aggregats nicht
durch die Decke und Wände fortpflanzen sowie dass
der Kondensatablauf mit erforderlichem Siphon frostfrei
zum Innenablauf verlegt werden kann, da das Aggregat
im Winter bis zu 5-8 Liter Kondenswasser pro Tag
abgegeben kann.
Um die Instandhaltung und Wartung des Aggregats
ausführen zu können, muss an der Vorderseite des
Aggregats ein Mindestabstand von 700 mm freigehalten
werden und eine begehbare Unterlage. Steht die Anlage
im Spitzboden, muss freier Zugang von der Bodenklappe
zur Anlage vorgesehen werden.
Die GE Aggregate werden mit Bypass geliefert.
Gewicht: 200 Kg Netto

GES Energy 1 - Aufstellung

GES Energy 1 ist mit Zuluft rechts (wie Abbildung) oder mit
Zuluft links (spiegelverkehrt) lieferbar, wobei die Frischluft
mit der Abluft und die Zuluft mit der Fortluft vertauscht
worden sind. Gleichzeitig sind die elektrischen Anschlüsse
und der Kondensatablauf auf der entgegengesetzten
Seite angebracht. Das Aggregat kann an vibrationsfreie
feste Wände (Beton, Mauersteine u.ä.) montiert
werden. Das Aggregat muss so aufgestellt werden,
dass der Kondensatablauf mit erforderlichem Siphon
ordnungsgemäß zum Innenablauf verlegt werden kann, da
das Aggregat im Winter bis zu 6 Liter Kondenswasser am
Tag abgeben kann.
Um die Instandhaltung und Wartung des Aggregats
ausführen zu können, muss an der Vorderseite des
Aggregats ein Mindestabstand von 600 mm freigehalten
werden und eine begehbare Unterlage.
Als Aufstellungsort empfiehlt sich ein Keller- oder
Technikraum.
Gewicht: 95 Kg Netto
