- Seite 1 INSTALLATIONSANWEISUNG Passive Ventilation GE 200AC-ST GE 400AC-ST Wärmetauscher 830210G/151221 - Technische Änderungen vorbehalten -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I N S T A L L A T I O N G E R Ä T E I N F O R M A T I O N Seite Seite GE 200AC-ST Aufstellung Kanalanschluss Allgemein, Leistungsdaten Massbild, Kanalsystem... -
Seite 3: Aufstellung

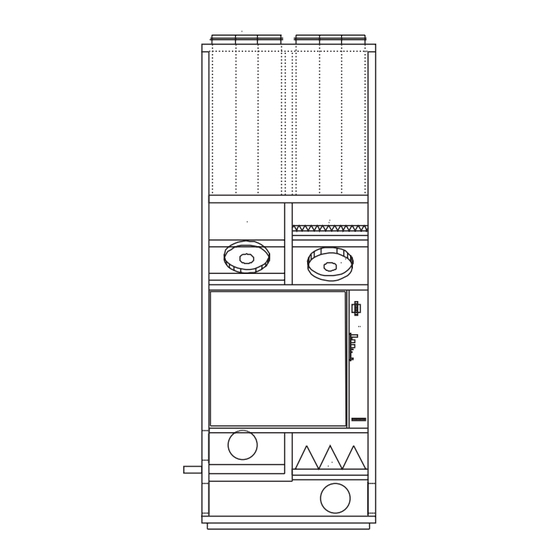

Installation GE 200AC-ST Aufstellung GE 200AC-ST ist mit Zuluft links (wie Abbildung) oder mit Die Aussenluft bzw. die Fortluft kann seitlich angeschlos- Zuluft rechts (spiegelverkehrt) lieferbar, wobei die Zuluft sen werden (= Auslieferungszustand). Oder über die Gerä- mit der Abluft vertauscht worden sind. Aussenluft und Fort- terückwand: dazu die jeweilige Abdeckung des Abganges... - Seite 4 GE 400AC-ST Installation Aufstellung GE 400AC-ST ist mit Zuluft links (wie Abbildung) oder mit Die Aussenluft bzw. die Fortluft kann seitlich angeschlos- Zuluft rechts (spiegelverkehrt) lieferbar, wobei die Zuluft sen werden (= Auslieferungszustand). Oder über die Gerä- mit der Abluft vertauscht worden sind. Aussenluft und Fort- terückwand: dazu die jeweilige Abdeckung des Abganges luft liegen dann auch spiegelbildlich.
-
Seite 5: Kanalanschluss
Installation Kanalanschluss Alle Kanalstutzen sind mit einem gelben Klebeschild ver- sehen, das angibt, welche Lüftungskanäle an die unter- schiedlichen Stutzen angeschlossen werden sollen. Anschluss der Zuluft: Kanalsystem vom Aggregat bis zur Zuluft in die Zulufträu- Anschluss der Abluft: Kanalsystem von den Ablufträumen zum Aggregat Anschluss der Frischluft / Aussenluft: Kanalsystem von der Frischluft-Dachhaube/ vom Frisch- luftgitter aus dem Freien oder vom Erd-Wärmetauscher... -
Seite 6: Dämmung Der Kanäle
Installation Kondensatablauf Die Aggregate erzeugen bis zu 10 Liter Kondenswasser pro Tag. Deshalb ist es wichtig, dass der Kondensatablauf korrekt ausgeführt wird Aggregat Kondensatablaufstutzen ein leichtes Gefälle aufweist. Das Gerät muss mit einem erforderlichen Gefälle von 1% montiert und zum Innenablauf verlegt werden. An das Kondensatablaufrohr muss ein Siphon montiert werden, weil sonst in der Kammer, in der die Kondensatwanne montiert wird, Unterdruck besteht. -
Seite 7: Dämmung Von Kanälen In Warmen Räumen
Installation Dämmung von Kanälen in warmen Räumen Zuluft- und Abluftkanäle: In einem warmen Bodenraum müssen die Zuluft- und Abluftkanäle mit 50 mm Dämmung Alu-kaschierten Mineralwollmatten gedämmt werden. Zuluft- und Abluftkanäle, die in beheizten Räumen der Fortluft Wohnung/des Hauses verlegt werden, brauchen nicht gedämmt zu werden. -
Seite 8: Elektrische Installation
Installation Elektrische Installation Der elektrische Anschluss muss von einem autorisierten Elektriker ausgeführt werden. Siehe beiliegenden Stromlaufplan. Das Kabel zwischen Aggregat und Fernbedienung ist ein 0,25 mm 4-Draht-Kabel mit einer Länge von max. 30 m. Kontrolle und Einregelung der Anlage Um einen optimalen Betrieb der Anlage zu gewährleisten, muss die Einregelung mit lufttechnischer Messausrüstung vorgenommen werden. -
Seite 9: Optimale Einregelung Der Anlage
Installation Optimale Einregelung der Anlage Es muss lufttechnische Messausrüstung angewendet werden. Bevor die Einregelung vorgenommen wird, muss kontrolliert werden, dass die 6 Punkte im Abschnitt Kontrolle und Einregelung ausgeführt worden sind. Danach wird die Anlage in Betrieb gesetzt. Die Anlage wird in der sogenannten Grundlüftung (=Stufe 2) eingeregelt. - Seite 10 Installation Kondensatablauf: In Zusammenhang mit dem Filterwechsel im August /September, bevor die Außentemperatur auf 5°C absinkt, muss der Kondensatablauf auf Verstopfung durch Schmutz kontrolliert werden sowie nachgesehen Fortluft werden, ob Wasser im Siphon ist. Giessen Sie 1 Liter Wasser in die Kondensatwanne und kontrollieren Sie, ob es ungehindert abläuft.
-
Seite 11: Fehlersuche
Fehlersuche Kondenswasser läuft aus dem Aggregat: Kalte Zuluft: Fehler: Fehler: - Verstopfung des Kondensatablaufs durch Schmutz - Gegenstromwärmetauscher ist durch Schmutz oder Eis - Kein Wasser im Siphon verstopft. - Verstopfter Kondensatablauf durch Frost. - Abluftventilator defekt Ablauf nicht ausreichend frostgeschützt. - Abluftfi... -
Seite 12: Ge 200Ac-St
Verfügung steht. erteil mit Fernbedienung Optima 250. Der Druckverlust im Lüftungsgerät ist dabei bereits berücksich- tigt. Das GE 200AC-ST kann mit folgendem Zubehör geliefert wer- den: - Warmwasser- oder Elektro-Nachheizregister - Thermostatventil mit Zuluftfühler für das Warmwasser-Nach- heizregister - 2-Wegeventil mit Motorantrieb 24 V für das Warmwasser-Nach-... -
Seite 13: Maßskizze
Lüftungsgerät mit Wärmetauscher GE 200AC-ST Kanalanschluss oben 6 x 100 mm 1: Frischluft (Aussenluft) Maßskizze 2: Fortluft Abmessungen in mm 3: Zuluft Ausführung: 4: Abluft Zuluft links 5: Gegenstromwärmetauscher Kanalanschluss unten 2 x 125 mm 128,8 6: Abluftventilator 7: Zuluftventilator 8: Abluftfi... -
Seite 14: Geräuschemissionen
GE 200AC-ST Lüftungsgerät mit Wärmetauscher Geräuschemissionen Steuerung GE 200AC-ST wird mit komplettem Leistungs- und Steuerung- steil sowie mit Fernbedienung mit Display geliefert, das den Messpunkt 1 m vor der Abluft- Zuluft- Betriebszustand der Anlage anzeigt und auf dem die Einstellun-... -
Seite 15: Ge 400Ac-St
Lüftungsgerät mit Wärmetauscher GE 400AC-ST Abluft-Filter G4 Anschlusskasten- Elektrik Pollenfi lter F7 Gegenstrom-Wärmetauscher Grafi kdisplay-Fernbedienung Allgemein Leistungsdaten Das GE 400AC-ST ist ein Lüftungsgerät mit Gegenstromwär- Das Leitungsdiagramm gibt die verfügbare externe Pressung in metauscher, Zu- und Abluftventilator, Planfi lter G4 für Abluft und Pa an, die sowohl an der Zu- als auch Abluftseite für das Kanal- Taschenfi... -
Seite 16: Technische Daten, Konstruktion
GE 400AC-ST Lüftungsgerät mit Wärmetauscher Maßskizze 1: Frischluft (Aussenluft) Maße in mm 2: Fortluft 3: Abluft Ausführung: Zuluft links 4: Zuluft 5: Gegenstromwärmetauscher 6: Zuluftventilator 7: Abluftventilator 8: Zuluftfi lter 9: Abluftfi lter 10: Anschlusskasten 11: Kondensatwanne 12: Kondensatablauf 15 mm Konstruktion Elektrischer Anschluss 1 x 230 V + N + PE, 16 A, 50 Hz... -
Seite 17: Geräuschemissionen
Lüftungsgerät mit Wärmetauscher GE 400AC-ST Geräuschemissionen Steuerung GE 400AC-ST wird mit komplettem Leistungs- und Steuerung- steil sowie mit Fernbedienung mit Display geliefert, das den Betriebszustand der Anlage anzeigt und auf dem die Einstellun- gen für den Lüftungsbetrieb problemlos vorgenommen werden Messpunkt 1 m vor der Abluft-... -
Seite 18: Anschlussdiagramm
Lüftungsgerät mit Wärmetauscher Anschlussdiagramm Technische Änderungen vorbehalten 830210G/151221... - Seite 19 830210G/151221 - Technische Änderungen vorbehalten -...
-
Seite 20: Konformitätserklärung
EG-Konformitätserklärung Der Unterzeichnete bestätigt, daß das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EG-Richtlinien, EG- Sicherheitsstandards und produktspezifischen EG-Standards erfüllt. Bei einer nicht mit uns abgestimmten Änderung des (der) Gerät(e)s verliert diese Erklärung ihre Gültigkeit Bezeichnung der (des) Geräte(s): EG-Richtlinien... - Seite 21 830210G/151221 - Technische Änderungen vorbehalten -...
-
Seite 22: Garantiebedingungen
Technische Änderungen vorbehalten 830210G/151221... - Seite 23 830210G/151221 - Technische Änderungen vorbehalten -...
