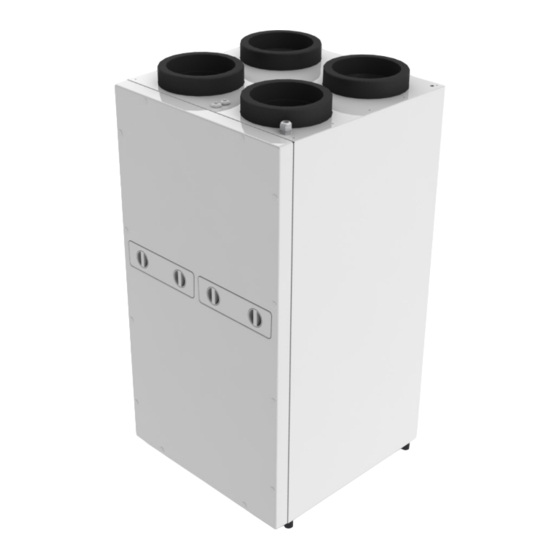

Genvex GES ENERGY S Installationsanleitung

Vorschau ausblenden Andere Handbücher für GES ENERGY S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

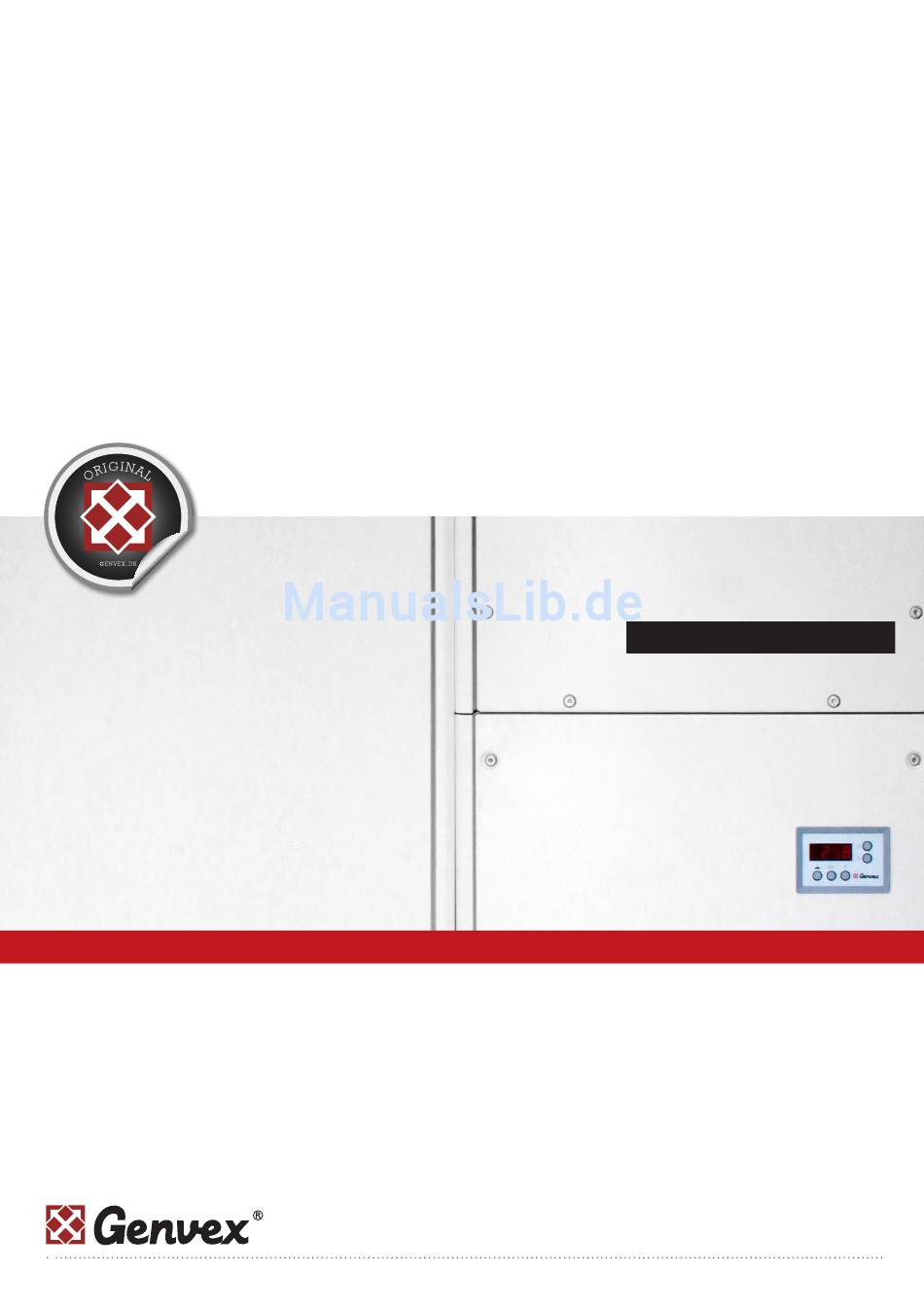

GES ENERGY S
GES ENERGY M
PASSIVE VENTILATION MIT SCHALTPLAN
FÜR OPTIMA 100 UND OPTIMA 250
INSTALLATIONSANLEITUNG
Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk
D / Version 21.08.2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Genvex GES ENERGY S

Inhaltszusammenfassung für Genvex GES ENERGY S

  • Seite 1 GES ENERGY S GES ENERGY M PASSIVE VENTILATION MIT SCHALTPLAN FÜR OPTIMA 100 UND OPTIMA 250 INSTALLATIONSANLEITUNG D / Version 21.08.2014 Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis GES Energy - Aufstellung ...............4 Montage....................5 Kanalanschluss ..................6 Kondensatwanne ..................6 Kanalsystem ....................7 Dämmung von Kanälen in kalten Räumen ..........7 Dämmung von Kanälen in warmen Räumen ...........8 Nachheizung der Zuluft ................8 Elektrische Installation ................9 Kontrolle und Einregelung der Anlage .............9 Optimale Einregelung der Anlage ............9 Instandhaltung der Anlage ..............10 Fehlersuche ...................12...
  • Seite 3 WICHTIG WICHTIG WICHTIG WICHTIG WICHTIG Bei Montage der GENVEX Aggregate ist folgendes zu 6) Falls der Siphon an einer Stelle montiert wird, wo beachten: die Temperatur 0 °C unterscheiten kann, muss ein elektrischer Heizstab mit Thermostat montiert werden, 1) Vor dem Öffnen die Anlage ausschalten.

  • Seite 4: Ges Energy - Aufstellung

    GES Energy - Aufstellung GES Energy ist als stehendes (wie abgebildet) oder liegendes Modell lieferbar. Ein stehendes Modell kann nicht als liegendes verwendet werden und umgekehrt. Das liegt u.a. daran, dass das Kondenswasser nicht in der Kondensatwanne aufgefangen wird, falls das Aggregat auf der verkehrten Seite liegt. Das Aggregat soll an vibrationsfreie, feste Wände (Beton, 60,7 Mauersteine u.ä.) oder an eine massive Wand montiert...

  • Seite 5: Montage

    Montage Nicht sichtlicher Wandbeschlag GES Energy wird mit einem universalen Wandbeschlag geliefert, der aus zwei Schienen besteht, . Wandmontage (stehend) GES Energy kann auch direkt an der Wand, mit sichtlichen oder nicht sichtlichen Wandbeschlägen montiert werden (siehe die Abbildungen). Sichtlicher Wandbeschlag Schrankmontage (stehend) GES Energy kann in einem ganz normalen Schrank, mit den Maßen 60 x 60 angebaut werden.

  • Seite 6: Kanalanschluss

    Kanalanschluss Alle Kanalstutzen sind mit einem gelben Aufkleber versehen, der angibt, welche Lüftungskanäle an die Fortluft verschiedenen Stutzen angeschlossen werden sollen. Zuluft Frischluft Anschluss der Zuluft Kanalsystem vom Aggregat bis zur Zuluft in die Zulufträume Anschluss der Abluft Abluft Kanalsystem von den Ablufträumen zum Aggregat Anschluss der Frischluft / Aussenluft Kanalsystem von der Frischluft-Dachhaube/ vom Frischluftgitter aus dem Freien vom Erd-Wärmetauscher...

  • Seite 7: Kanalsystem

    Dämmung von Kanälen in kalten Bodenräumen Wenn man den hohen Rückgewinnungsgrad (Wirkungsgrad) der Aggregate nutzen will, müssen die Kanäle korrekt gedämmt werden. Genvex empfehlt: Zuluft- und Abluftkanäle: Um den Wärmeverlust vom Kanalsystem in kalten Bodenräumen zu minimieren, sollten die Zuluft- und Abluftkanäle mit mindestens 100 mm Dämmung gedämmt...

  • Seite 8: Dämmung Von Kanälen In Warmen Räumen

    Außerdem muss die Dämmung außen mit Plastik- oder Aluminiumfolie bekleidet werden, um Kondensat in der Dämmung zu verhindern. Falls ein Genvex Erdwärmetauscher angeschlossen ist, wird es empfohlen, 100 mm Isolierung auf der Frischluftkanal, zu verwenden. Kontaktieren Sie Ihr lokalen Händler, um Beratung über nationale Richtlinien über Dämmung zu bekommen.

  • Seite 9: Elektrische Installation

    Elektrische Installation Der elektrische Anschluss muss von einem autorisierten Elektriker ausgeführt werden. Siehe beiliegenden Stromlaufplan. Das Kabel zwischen Aggregat und Fernbedienung ist ein 4-Draht-Kabel für Optima 250 mit einer Länge von Maks. 50 m. und ein 8-Draht-Kabel für Optima 100 mit einer Länge von Maks.

  • Seite 10: Instandhaltung Der Anlage

    Instandhaltung der Anlage Den Strom ausschalten vor Öffnung des Aggregats Wenn der Filtertimer den eingestellten Wert der Filterwechseln erreicht, wird im Bildschirmschoner “Alarm!” stehen, und ”Filterwechs.” blinkt. Es bedeutet, dass die G4 = Standardfilter (Grobfilter Klasse G4) Filtern gereinigt /gewechselt werden mussen. F7 = Pollenfilter (Feines Filter Klasse F7) Die Anlage wird mit dem Schalter der Anlage oder dem Schalter des Schalttafels gestoppt.

  • Seite 11: Wartung

    Änderung der Luftmenge zur Folge. Wartung: Sofern Sie die Instandhaltung Ihrer Anlage nicht selbst ausführen können, kann Ihnen der örtliche Genvex Installateur einen Wartungsvertrag anbieten. Wenn Störungen am Aggregat entstehen, wenden Sie sich bitte auch an den örtlichen Genvex Installateur.

  • Seite 12: Fehlersuche

    Nach der Garantieperiode (2 Jahre ->): Die erneute Verbindung muss manuell erstellt werden. Den Installateur, von dem Sie das Gerät gekauft Dies gilt nicht für PTC elektrische Heizregister. haben oder die Genvex Serviceabteilung (Tel.: +45 7353 2765). Die Anlage läuft nicht Anlage gestoppt Haben Sie bitte die Daten vom Typenschild Fehlermöglichkeit:...

  • Seite 13: Platine Und Anschlussdiagramme

    Platine ES960 für Optima 250 Design                                   ...
  • Seite 14 Anschluss-Diagramm Optima 250 Design mit ES960 Platine                                  ...
  • Seite 15 Platine ES951 und Anschluss-Diagramm für Optima 100 Design ES951 Genvex Hygrostat Netzanschluss 1x230VAC, 50Hz Potentialfreier MAX Vorsicherung 10A Kontakt Erdeverbindung nach vorschriften. must verwendet werden Fühler Fortluft Fühler Nach/Vorheizfläche 230V 90°C manu Elektro Nach/Vorheizfläche Gelb/Grün EC-Ventilator 230V Braun OPTIMA 100 DESIGN...

  • Seite 16: Ce Eg-Konformitätserklärung

    Technische Änderungen der GES Energy Small vorbehalten und GES Energy Medium...
  • Seite 17 Technische Änderungen der GES Energy Small vorbehalten und GES Energy Medium...

  • Seite 18: Unsere Geräte Und Steuerungen - Ihre Wahl

    Erweiterte Steuerungen stellen sicher, dass so wenig Energie wie Belüftungssystem mit der einfachsten Installation erreicht wird. möglich verbraucht wird, um einen optimalen Grad an Komfort zu erreichen. Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk...
