Inhaltszusammenfassung für Genvex ECO 190 CS

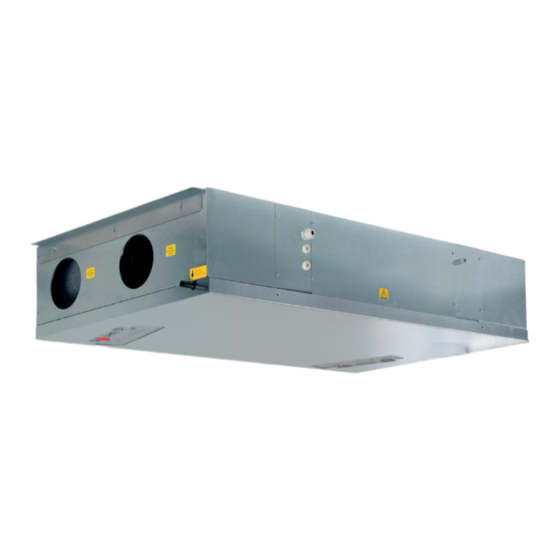

- Seite 1 INSTALLATIONS- HANDBUCH ECO 190 CS/CL Mechanische Lüftung mit passiver Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
INHALT Installation ....................................3 Kanalanschluss ................................5 Kanalsystem ...................................5 Kondensatablauf ................................6 Kanaldämmung auf kalten Dachböden .........................6 Kanaldämmung in beheizten Bereichen .......................7 Nachheizung der Zuluft ..............................7 Elektrische Installation ..............................8 Inspektion und Einregulierung der Anlage . 8 Optimale Einregulierung der Anlage ........................9 Wartung des Lüftungsgeräts ...........................9 Fehlerbehebung ..................................10 Optionen für Lüftungsgerät ECO 190 ...........................11 Ersatzteile ....................................12... -
Seite 3: Installation
Heizperiode sicher, dass der Ablauf mit Wasser gefüllt ist. 6) Wenn der Siphon einfriert, müssen ein Thermostat und ein KVM-Genvex A/S empfiehlt in jedem Fall eine neue Planung für elektrisches Heizregister installiert werden, um bei einem den Aufstellort Ihres Genvex-Produktes in Aufenthaltsräumen. - Seite 4 ECO 190 CS/CL Maßzeichnung (in mm) 1. Frischluft 2. Fortluft 1202 3. Abluft 1271 4. Zuluft Gewicht: 25 kg (31 kg mit Bodenabdeckplatte) Bitte beachten Sie, dass das oben abgebildete Gerät eine Konfiguration darstellt.
-
Seite 5: Kanalanschluss
Kanalanschluss Alle Kanalanschlüsse sind mit gelben Aufklebern versehen, die den Typ des anzuschließenden Lüftungskanals angeben. Zuluftanschluss Kanalsystem vom Gerät zum Zuluftauslass im Wohnbereich Abluftanschluss Kanalsystem von Nasszellen zum Gerät. Frischluftanschluss Kanalsystem von Frischluftdachhauben/Außengittern vom Erdkollektor zum Gerät. Fortluftanschluss: Kanalsystem vom Gerät zu Fortluftdachhauben/Außengittern. Kanalsystem Es wird empfohlen, für das Kanalsystem Wickelfalzrohre zu verwenden, die mit Gummiring-Dichtungsstücken verbunden sind,... -
Seite 6: Kondensatablauf
Kondensatablauf Kanaldämmung auf kalten Dachböden Die Geräte erzeugen täglich bis zu 6 l Kondensat. Der Um das hohe Wärmerückgewinnungspotenzial (Wirkungsgrad) des Kondensatablauf muss daher korrekt ausgeführt werden und es Geräts auszuschöpfen, müssen die Kanäle korrekt gedämmt werden. muss ein leichtes Gefälle zwischen dem Gerät sowie dem Zu- und Abluftkanäle Bodenablauf vorhanden sein. -
Seite 7: Kanaldämmung In Beheizten Bereichen
Kanaldämmung in beheizten Bereichen Wasser-Nachheizregister Um das Wasser-Nachheizregister vor Frostschäden zu schützen, Zu- und Abluftkanäle muss das Gerät mit einem Frostschutzthermostat versehen und Auf warmen Dachböden müssen die Zu- und Abluftkanäle mit das Register gedämmt werden. Der Fühler für den 50 mm Isolierung versehen werden. -
Seite 8: Elektrische Installation
Luftmesstechnik einreguliert werden. So nehmen Sie as Gerät vor der Einregulierung in Betrieb: Vor der Inbetriebnahme des Geräts: 1: Stellen Sie sicher, dass das Genvex-Gerät korrekt montiert ist und dass alle Kanäle über die erforderliche Dämmung verfügen. 2: Überprüfen Sie, ob Klappen am Gerät zu Service- und Wartungszwecken geöffnet werden können. -
Seite 9: Optimale Einregulierung Der Anlage
Optimale Einregulierung der Anlage Wartung des Lüftungsgeräts Filter Es muss Luftmesstechnik verwendet werden. Wenn der Filtertimer den Sollwert für den Filterwechsel Prüfen Sie vor der Einregulierung, ob die 6 Punkte im Abschnitt zu erreicht, erscheint eine blinkende Alarmmeldung für den Inspektion und Einregulierung ausgeführt wurden. -
Seite 10: Fehlerbehebung
Nach Ablauf der Garantiezeit (mehr als 2 Jahre) Dies gilt nicht für elektrische PTC-Heizregister. Das Installationsunternehmen, bei dem Sie die Anlage erworben haben oder die Genvex-Serviceabteilung (Tel.: +45 7353 2765). Notieren Sie vor dem Anruf die Daten vom Typenschild (silbernes Anlage außer Betrieb Schild am Gerät). -
Seite 11: Optionen Für Lüftungsgerät Eco 190
OPTIONEN FÜR LÜFTUNGSGERÄT ECO 190 (auf Anfrage von Genvex erhältlich) Kondensat-Sicherheitsschwimmerschalter – zur Verbindung mit dem Anschluss für externen Start/Stop an der Hauptplatine für ein automatisches Abschalten des Lüftungsgerät, wenn der Kondensatablauf blockiert ist. Bodenplatte aus verzinktem Stahlblech für ECO 190C – für eine glatte Oberfläche auf der Unterseite der ECO 190C (auch... -
Seite 12: Ersatzteile
ERSATZTEILE Nr. Punkt Beschreibung Nr. Punkt Beschreibung 042478 OPT251-Steuerung komplett mit Gehäuse 069349 Dichtung 069382 Bodenplatte komplett 042479 OPT260-Steuerung komplett mit Gehäuse 060536 Belimo-Bypassmotor 069300 TS-Ventilator komplett 069323 TL-Ventilator komplett 069354 Drahtringdichtung Optionen 069344 Wärmetauscher aus Aluminium 069365 Füllstandsschalter komplett 069345 Wärmetauscher aus PET (Kunststoff) 069428 Bodenplatte komplett, verzinkter Stahl 069370 G4-Filter... -
Seite 13: Schaltplan - Opt251
SCHALTPLAN – OPT251 Q3= 0.5A Q4= 0.5A ES960C Q1= H8,H16,H17 Q2= H6,H7,H9 Q3= L1-L17 Q4= L1-L17 A = Blinkende LED – Strom ein A = LED Flash - Power on B = LED Flash - Communication to Optima Display B = Blinkende LED – Kommunikation mit Optima-Display Q = Fuse Q = Sicherung L1 = Potential free input for optional:... - Seite 14 Potential free input Potenzialfreier Eingang for optional: für optionale Einheit: Humidistat, Feuchtigkeitsregler, Extractor hood , Dunstabzugshaube, Optima Design Optima Design +10V Netzanschluss Mains connection 1x230VAC, L-N-PE 1 x 230 V WS, LN-PE Max: 13A Max.: 13 A Sensor, supply air Fühler, Zuluft Electric Reheater Elektrisches...
-
Seite 15: Schaltplan - Opt260
SCHALTPLAN – OPT260 Q3= 0,5A Q4= 0,5A Q1= H8,H14,H16,H17 Q2= H6,H7,H9 Q3= L1-L17 Q4= L1-L17 ES960CC A = LED Flash - Power on A = Blinkende LED – Strom ein B = LED Flash - Startup B = Blinkende LED – Start D = LED Flash - Loads the program from sd card D = Blinkende LED –... - Seite 16 Potential free input Potenzialfreier for optional: Eingang für optionale Humidistat, Einheit: Extractor hood , Feuchtigkeitsregler, Dunstabzugshaube, Sensor, supply air Fühler, Zuluft Sensor, fresh air Fühler, Frischluft Sensor, exhaust air Netzanschluss Mains connection Fühler, Fortluft 1 x 230 V WS, LN-PE 1x230VAC, L-N-PE Max.: 13 A Max: 13A...
-
Seite 17: Anschluss Für Opt 100/Opus-Bedienfeld
Option 1 Option 1 Connection for OPT 100 / OPUS control panel Anschluss für OPT 100/OPUS-Bedienfeld OPT 100 DISPLAY OPT 100-DISPLAY Drehzahltaste Speed button Taste für Nachheizung/Rückstelltaste für Filteralarm Reheat / Filter reset button LED Drehzahl 1 LED Speed 1 LED Drehzahl 2 LED Speed 2 LED Drehzahl 3... -
Seite 18: Eu-Konformitätserklärung
ECO 190 CL; TS; TL Ventilation Passive Typ: Ved forudsætning af at Genvex's montageanvisninger er fulgt/ on the assumption that the mounting instruc tions from Genvex have been followed / bei Voraussetzung dass die Montageanweisungen von Genvex gefolgt wurden. Er fremstillet i overensstemmelse med... -
Seite 19: Demontageanleitung
DEMONTAGEANLEITUNG Ventilatoren entfernen. Wärmetauscher entfernen. Kondensatablaufschalter entfernen. Stellantrieb für Bypass entfernen. -
Seite 20: Die Luft, Die Wir Atmen
Gesellschaft allgemein bei. Mit einer Genvex-Anlage lassen sich bis zu 95% der Wärmeenergie zurückgewinnen! Unter www.genvex.dk finden Sie eine Liste mit unseren Händlern. KVM-Genvex A/S • Sverigesvej 6 • DK-6100 Haderslev • Tel.: +45 73 53 27 00 • salg@genvex.dk • genvex.dk...
