Montage- und Betriebsvorschrift
KAPITEL 3

MONTAGE

WARNUNG
HINWEIS
Flach-EC-Radialrohrventilatoren – SlimVent SV.. EC ...
3.0 Montage
Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und
Verschmutzungen beim Transport, sowie auf der Baustelle zu vermeiden.
Vor allen Wartungs- und Installationsarbeiten und vor Öffnen des Gerätes, ist das Gerät allpolig vom Netz
zu trennen!

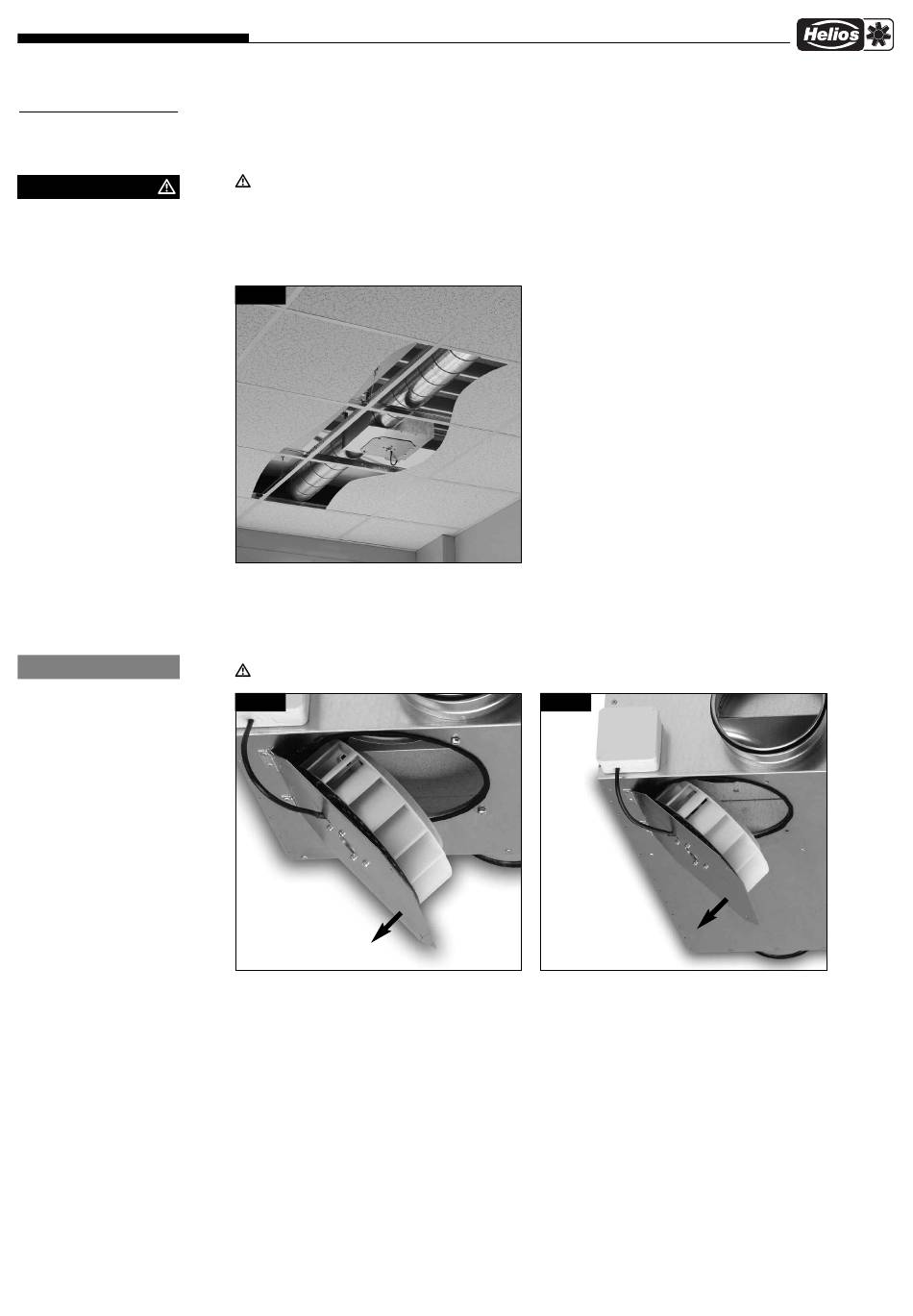

3.1 Montagebeispiel: Abgehängte Decke
Bei der Installation direkt im Rohrverlauf z.B. in abgehängten Decken (siehe Abb. 1), finden die Geräte mit der
geringen Einbautiefe überall Platz. Der Einbau ist in jeder Lage – horizontal, vertikal und schräg möglich.
Abb.1
Montage in abgehängter Decke.
Direkt im Rohrverlauf.
3.2 Motor-Laufrad-Einheit, ausschwenkbar
Die ausschwenkbare Motor-Laufrad-Einheit (siehe Abb. 2/3) erlaubt bei beiden Baureihen eine einfache Revision und
Reinigung ohne Demontage von Anlagenbauteilen.
Der Ausschwenkbereich ist bei der Anlagenplanung zu beachten!
Abb.2 Abb.3
4
