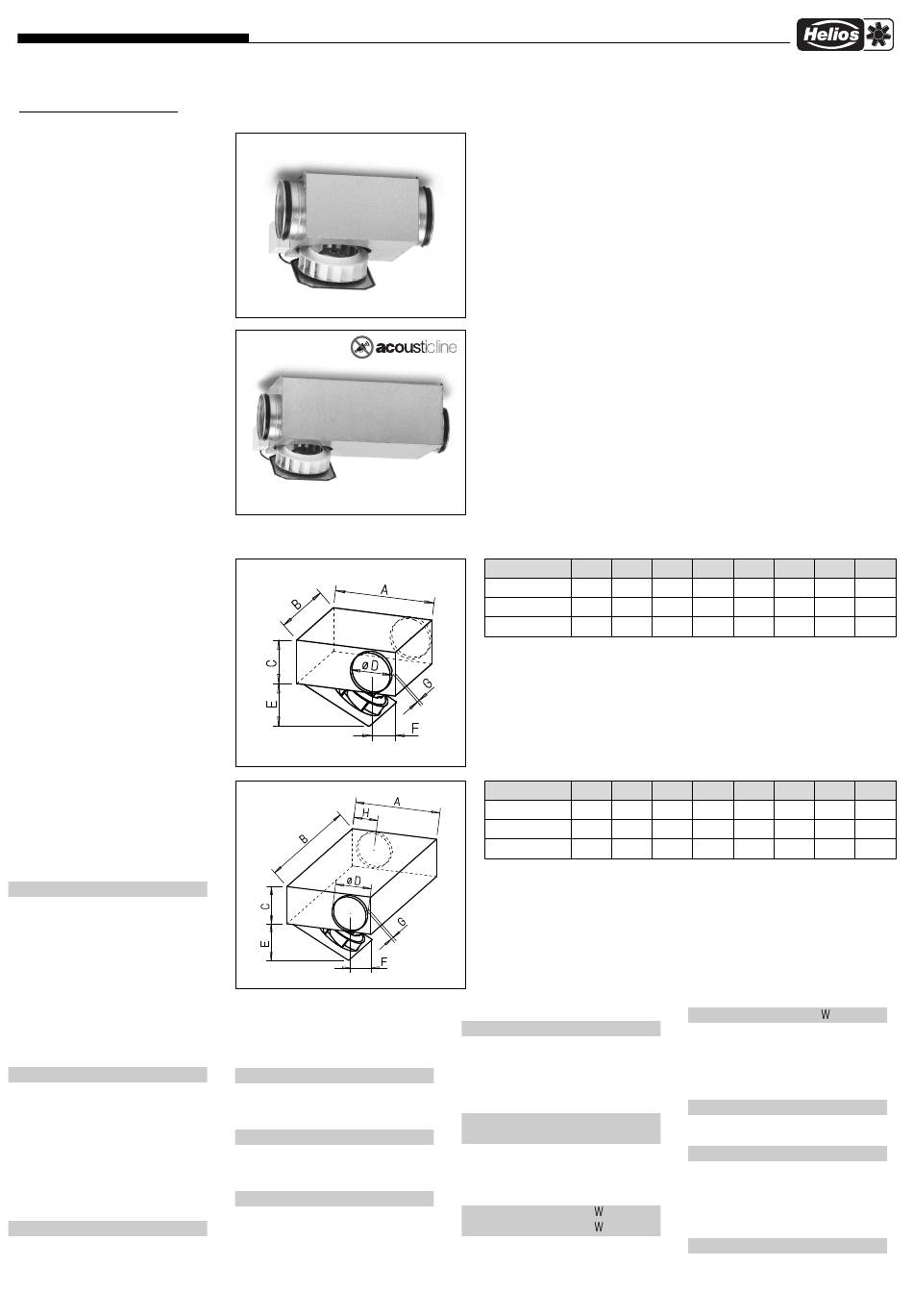

Montage- und Betriebsvorschrift
KAPITEL 1
SV.. EC 125/160/200
SCHNELLÜBERSICHT
1.2 Zubehör
Zubehör für Baureihe SVR EC ...
Befestigungs-Verbindungs-
manschette
Type BM..
Für körperschallfreie Verbindung
von Ventilator und Rohrleitung und
zur Abhängung. Bei Montage Lüf-
tungsrohr und Ventilatorstutzen mit
Distanz montieren und Manschette
umlegen.
Zubehör für Baureihe SVS EC ...
Flexible-Verbindungs-
manschette
Type FM..
Inklusive 2 St. Schlauchschellen;
zur Montage zwischen Ventilator
und Rohrsystem. Unterbindet Kör-
perschallübertragungen und über-
brückt Montagetoleranzen. Für
saug- und druckseitigen Einsatz
zwei Stück erforderlich.
Rohrverschlussklappe
Type RSKK..
Selbsttätig, aus Kunststoff.
Flach-EC-Radialrohrventilatoren – SlimVent SV.. EC ...
1.0 SlimVent SV.. EC ... Typenübersicht
1.1

Abmessungen

Baureihe SVR EC ...
Maße in mm
Baureihe SVS EC ...
Maße in mm
Zubehör für Baureihen SVR EC
und SVS EC
Außenwandverschlussklappe
Type VK..
Selbsttätig aus Kunststoff, weiß.
Außenwandabdeckgitter
Type G 160 Best.-Nr. 0893
Aus Kunststoff, weiß.
Schutzgitter
Type SGR..
Zur saug- und druckseitigen Mon-
tage. Aus pulverbeschichtetem
Stahldraht.
SlimVent – Flach-EC-Radialrohrventilator
mit stufenloser Drehzahlsteuerung
Baureihe
SVR EC 125
SVR EC 160
SVR EC 200
Energieeffizientes, rückwärts gekrümmtes
Hochleistungs-Radiallaufrad
SlimVent – Flach-EC-Radialrohrventilator
mit stufenloser Drehzahlsteuerung
Baureihe
SVS EC 125
SVS EC 160
SVS EC 200
Energieeffizientes, rückwärts gekrümmtes
Radiallaufrad. Schallgedämpft mit 50 mm
starker Mineralwolle-Auskleidung
A
342
SVR EC 125
342
SVR EC 160
402
SVR EC 200
A
342
SVS EC 125
342
SVS EC 160
402
SVS EC 200
Flexibler Telefonie-Schalldämpfer
Type FSD..
Aus Aluminiumrohr mit beidseitigen
Steckstutzen. Schalldämmpackung
50 mm stark, Baulänge 1 m.
Luftfilter-Box
LFBR.. G4
LFBR.. F7
Luftfilter mit großer Fläche, zum
Einbau in den Rohrverlauf.
Elektro-Heizregister
EHR-R 0,8/.. 0,8 k
EHR-R 1,2/.. 1,2 k
– mit integrierter Temp.-Regelung
1
Best.Nr. 2531
Best.Nr. 2535
Best.Nr. 2539
Best.Nr. 2533
Best.Nr. 2537
Best.Nr. 2541
B C D E F
305 173 ø125 255 78
305 201 ø160 255 96
370 233 ø200 280 114
B C D E F
766 223 ø125 255 78
766 251 ø160 255 96
814 284 ø200 280 114
EHR-R 0,8/.. TR
Raum- bzw. Kanalfühler (TFK/TFR,
Zubehör) erforderlich.
Temperatur-Regelsystem
für Elektro-Heizregister EHR-R..
Type EHS
Warmwasser-Heizregister
Type WHR..
Kompakter Wärmetauscher zum
Einbau ins Rohrsystem.
Temperatur-Regelsystem
für Warmwasser-Heizregister
Type WHST 300
G
57
57
57
G H
57 142
57 142
57 176
0,8 k
Best.-Nr. 5002
Best.-Nr. 8817
