Montage- und Betriebsvorschrift
KAPITEL 4
ELEKTR. ANSCHLUSS
WARNUNG
WARNUNG
Baureihen
SVR..
SVS..
Flach-EC-Radialrohrventilatoren – SlimVent SV.. EC ...
4.0

Elektrischer Anschluss

Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkasten ist das Gerät allpolig
vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend
den nachstehenden Anschlussplänen ausgeführt werden.
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt zu
beachten. Ein allpoliger Netztrennschalter / Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1
7.12.2 / EN 60335-1) ist zwingend vorgeschrieben. Die Bemessungsspannung und Frequenz muss mit den Angaben
des Typenschildes übereinstimmen.
Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung kein Eindringen entlang der Leitung
ermöglicht wird. Leitung nie über scharfe Kanten führen.
Die SlimVent-EC-Baureihen besitzen bei angeschlossenem Rohrsystem die Schutzart IP 44.
Der elektrische Anschluss erfolgt an den Anschlussklemmen und im außenliegendem Klemmenkasten IP 54 (vormon-
tiert). Das zugeordnete Anschlussschema SS-979 ist zu beachten (siehe Abb. 4). Erfolgt die stufenlose Drehzahlsteue-
rung über den Drehzahlpoteniometer PU/A 10, ist der Anschlussplan SS-980 zu beachten (siehe Abb.5). Des Weiteren
können die SlimVent-Typen mit dem Universal-Regelsystem EUR EC (Art.-Nr. 1347) betrieben werden (Anschlussbei-
spiel Abb. 6 beachten).
Der Elektroanschluss muss bis zur Endmontage allpolig vom Netz getrennt werden!
4.1

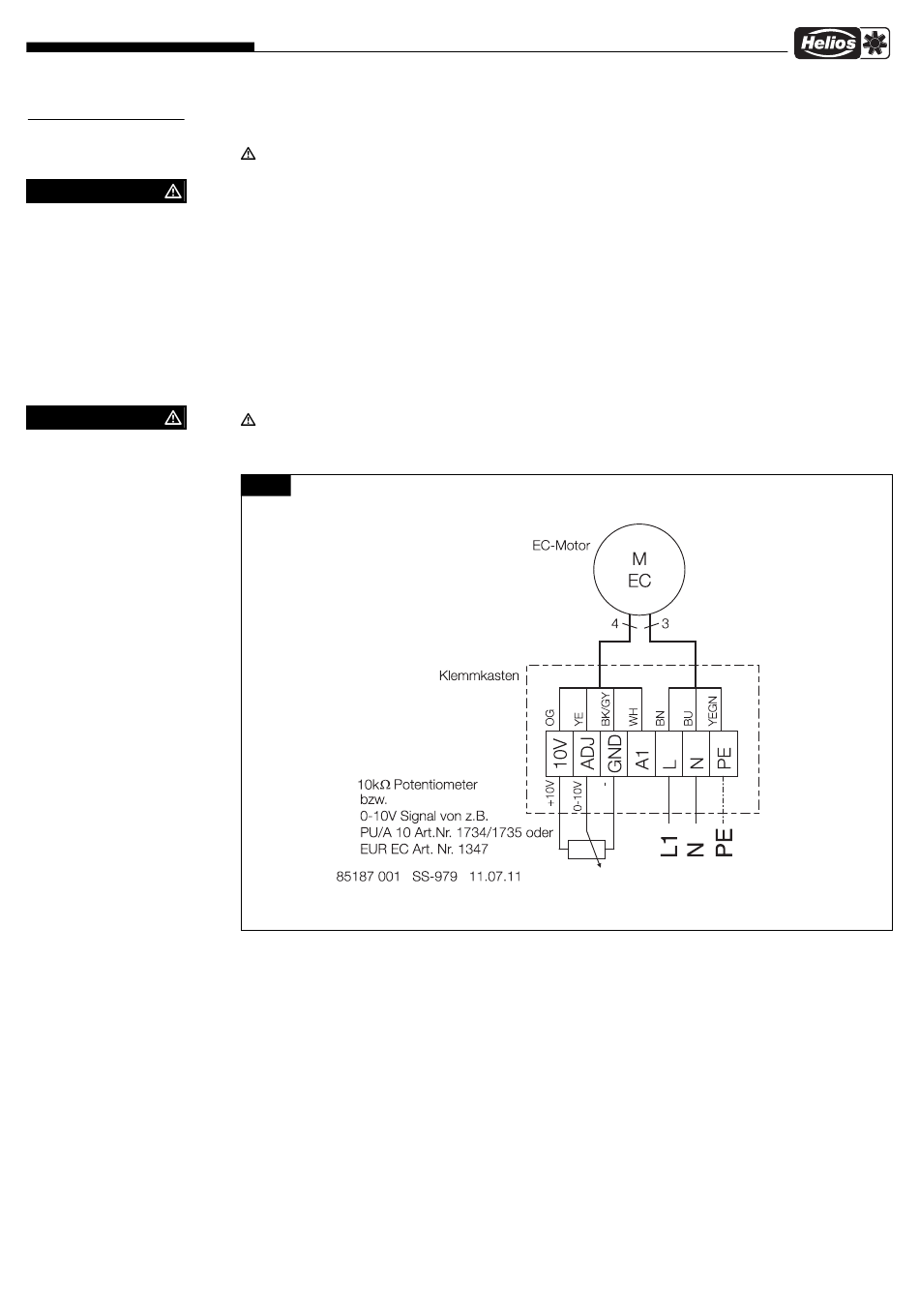

Anschlussschema SS-979

Abb.4
5
SS-979
