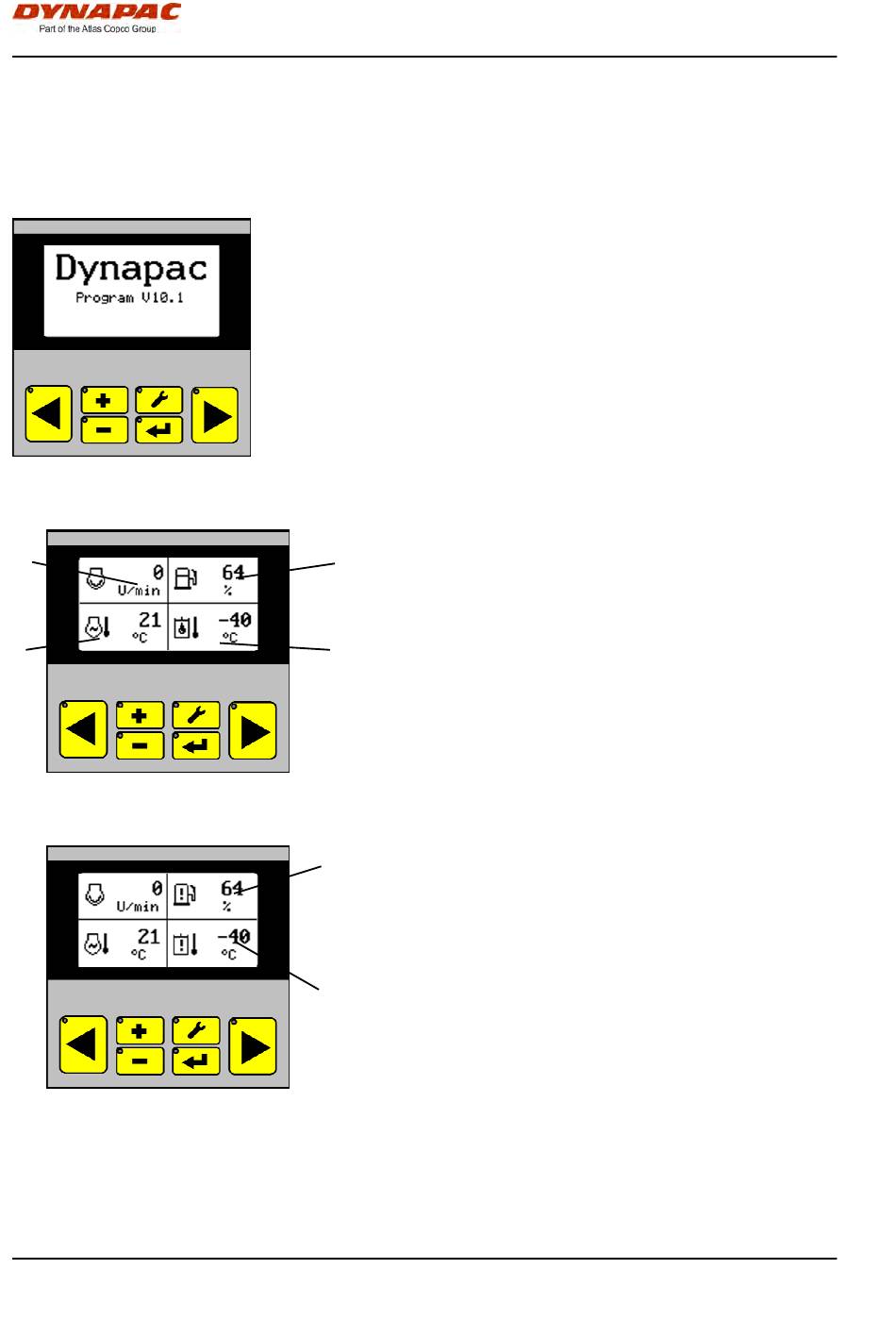

Abb. Dialogfeld 01
1
2
Abb. Dialogfeld 02
Abb. Dialogfeld 02, Fehlermeldung
36

Beschreibung der Dialogfelder

Das Dialogfeld wechselt automatisch auf die
entsprechende Seite, und bei einer Fehlfunktion wird
eine Fehlermeldung angezeigt.
Dialogfeld 01 Startbildschirm
Startbildschirm.
Nach 3 Sekunden wechselt die Anzeige zu
Dialogfeld 02.
Dialogfeld 02 Motor
3
Zeigt folgende aktuelle Werte an:
1. U/min
2. Motor-/Kühlwassertemperatur °C/F
4
3. Tankanzeige %
4. Hydrauliköltemperatur °C/F
3a
Fehlermeldungen werden folgendermaßen angezeigt:
Wenn ein Fehler vorliegt, wird dies durch ein
Ausrufezeichen im Symbol angezeigt.
4a
3a: Fehler am Tanksensor (Kurzschluss, Sensor
fehlerhaft) oder niedriger Tankfüllstand (unter 15 %)
4a: Temperatur des Hydrauliköls über 100 °! Gesamte
Hydraulik ausschalten, bis auf den Dieselmotor.
IPL500-1DE3.pdf
Maschinenbeschreibung
2012-01-26
