Dynapac LP 650 Betrieb & Wartung

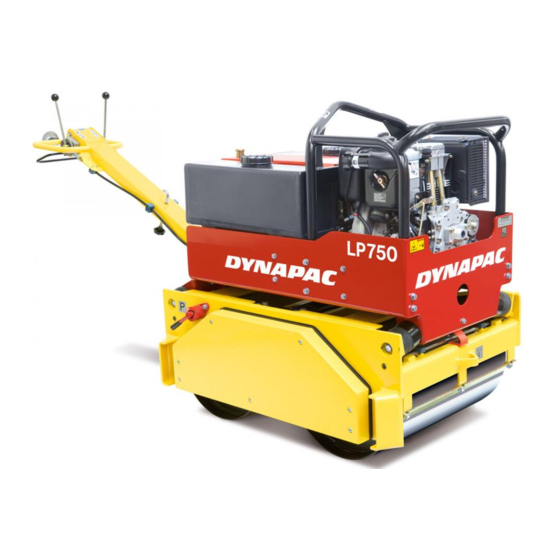

Das Modell LP 650H/750H ist eine Vor-/Rücklauf-Walze mit doppelten Bandagen, die sich
hervorragend für die Verdichtung von Bodenstoffen und den Einbau von Schwarzdecken eignet. Die
Maschine besteht aus einem geschweißten Unterteil mit einem Vibrationselement, das sich zwischen
den beiden Bandagen befindet. Die Kraftübertragung auf die Vibrationselemente erfolgt hydraulisch.
Dies gilt auch für den Antrieb der Bandagen, der hydraulisch über Ketten erfolgt. Eine stufenlose
Geschwindigkeitsregelung erleichtert den Fahrbetrieb. Die Maschine ist mit einem Wassertank von 56 l
ausgerüstet, so daß lange Arbeitsgänge ohne Unterbrechung durch Nachfüllen möglich sind. Der
Wasserhahn ist gut geschützt und für den Bediener leicht erreichbar. Die Wassertanks sind aus
korrosionsfestem Kunststoff gefertigt und die Einfüllstutzen großzügig dimensioniert, um das Einfüllen
von Wasser zu erleichtern. Das Unterteil ist mit einem Überhang versehen, um z.B. leichter nahe an
Hauswänden fahren zu können. Das Oberteil ist mit 4 Gummidämpfern abgefedert und im Unterteil
mittels Schutzbefestigungen verankert. Der Motor ist mit einer Zentrifugalkupplung versehen, mit der
im Leerlaufbetrieb die Hydraulik entlastet wird. Die Maschine hat auch einen Schutzrahmen, der den
Motor während des Transports und Betriebs schützen soll, der für das leichtere Be- und Entladen mit
einer Einpunkthebevorrichtung versehen ist. Der Handgriff kann zum leichteren Transport
zusammengeklappt werden. Die Maschine ist mit einem Totmanngriff ausgerüstet. Als Zubehör wird
für die Maschine ein Stoppschalter angeboten, um Klemmverletzungen zu verhindern. Die Maschine
kann ferner mit einer elektrischen Startvorrichtung ausgerüstet werden.
Hinweis! Maschine und Zubehörteile sind nur für den vorgesehenen Zweck zu verwenden. Die LP-
Platten sind für den Betrieb in gut belüfteten Bereichen vorgesehen, dies gilt

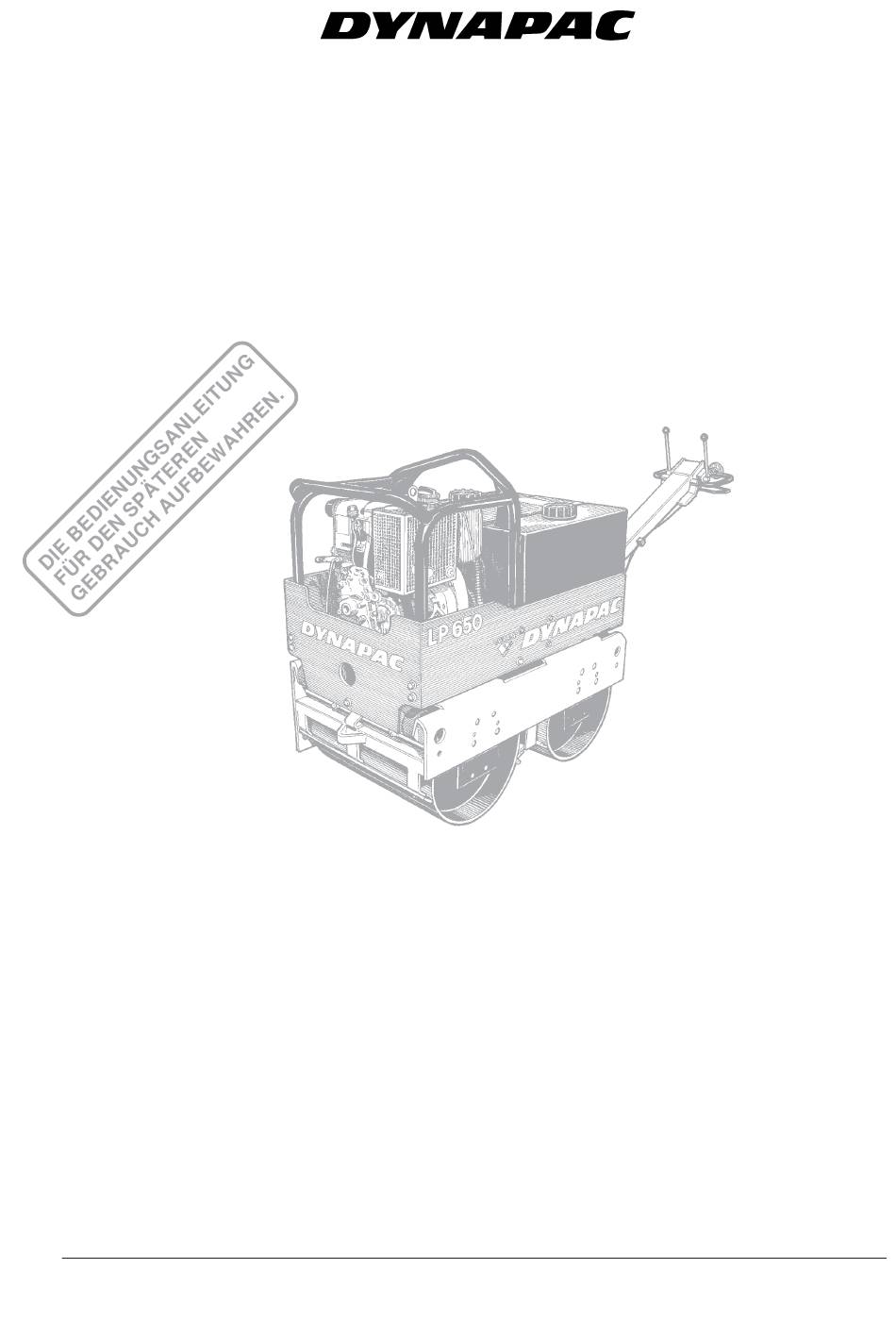

Doppel-Vibrations-Walze
LP 650
LP 750
Betrieb & Wartung
ILP650DE1, August 2001
Dieselmotor:
Hatz Supra 1D81S
Diese Anleitungen gelten für PIN (S/N):
LP 650: *46502740*
LP 750: *47501199*
für alle Geräte mit Verbrennungsmotoren.
Recht auf Änderungen vorbehalten.
Gedruckt in Schweden.
