9 Wartung
▶

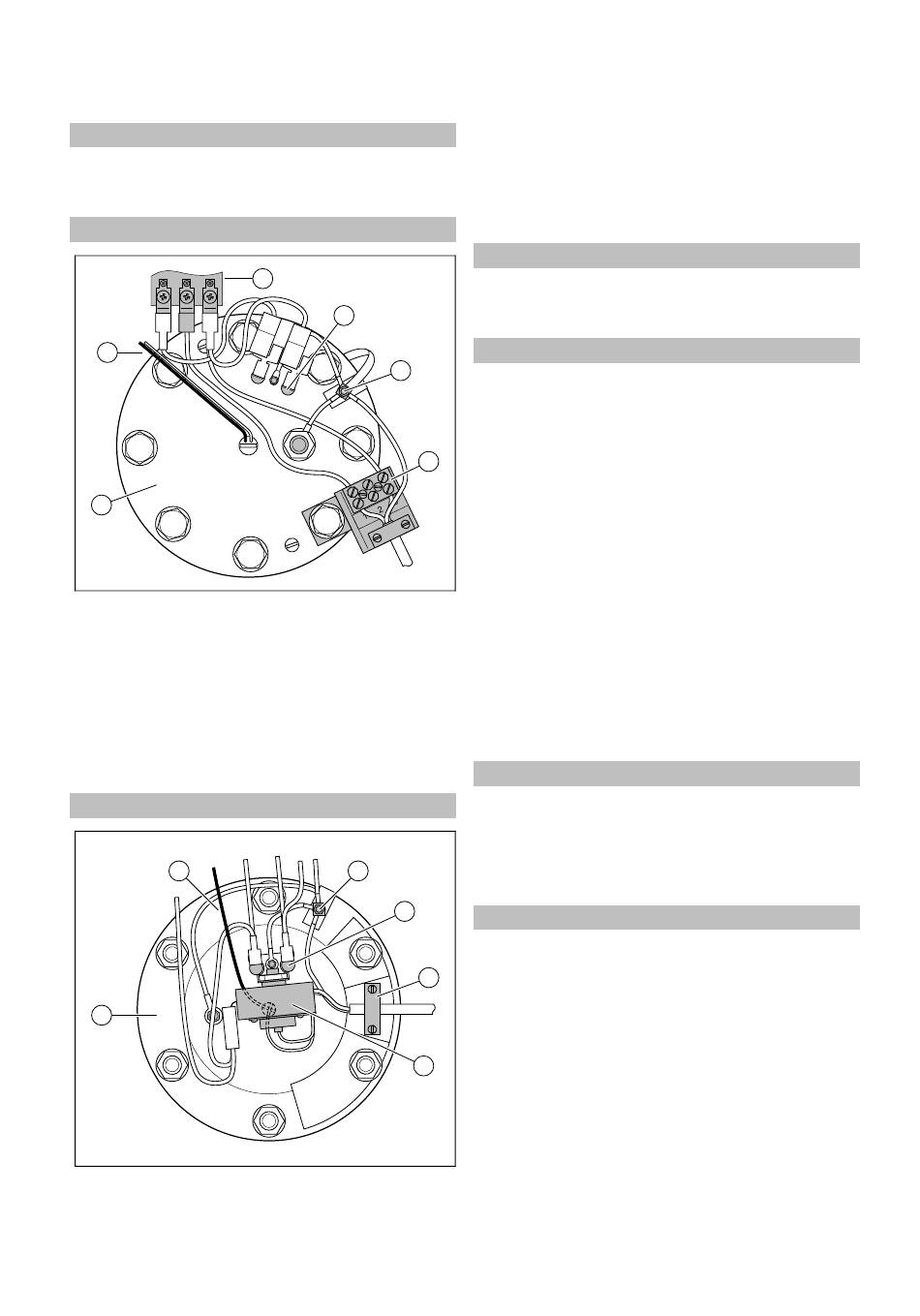

Lösen Sie die Erdungsleitung vom
Flansch.
Bedingungen: SDN.../2 V, SDN.../2 H
▶
Lösen Sie die Netzanschlussleitungen
und die Kabelhalterung vom Flansch.
Bedingungen: SDN.../2 S
6
5
1 Sicherheits-
temperatur-
begrenzer
2 Heizelement
3 Erdungsleitung
▶
Ziehen Sie die Steckverbindungen des
Heizelements ab.
Bedingungen: SDN.../2 V, SDN.../2 H
6
5
1 Erdungsleitung
2 Heizelement
14
1
2
3
4
4 Klemme Netzan-
schlussleitung
5 Flansch mit
Sechskant-
schrauben
6 Thermostat
1
2
3
4
3 Kabelhalterung
Installations- und Wartungsanleitung 0020255569_01
4 Sicherheitsbe-
grenzer
▶
Schrauben Sie den Sicherheits-
temperaturbegrenzer ab.
4. Ziehen Sie das Thermostat heraus.
Bedingungen: SDN.../2 S
▶
Schrauben Sie die Sechskantschrau-
ben des Flanschs ab.
Bedingungen: SDN.../2 V, SDN.../2 H
▶
Schrauben Sie die Sechskantmuttern
des Flanschs ab.
5. Ziehen Sie den Flansch mit der Ma-
gnesium-Schutzanode und dem Heiz-
element gerade aus dem Produkt.
6. Tauschen Sie die Magnesium-Schutz-
anode aus, wenn die Magnesium-
Schutzanode abgetragen ist.
– Abtragung: 60 %
7. Befestigen Sie die Magnesium-Schutz-
anode.
8. Erneuern Sie die Dichtung des
Flanschs.
9. Schrauben Sie die Sechskantmuttern
des Flanschs wieder an.
Bedingungen: SDN.../2 S
▶
Befestigen Sie die Netzanschlussleitun-
gen, die Erdungsleitung, die Steckver-
bindungen des Heizelements und das
Thermostat.
Bedingungen: SDN.../2 V, SDN../2 H
▶
Befestigen Sie die Netzanschluss-
leitungen, die Kabelhalterung, das
Thermostat und ggf. den Sicherheits-
temperaturbegrenzer.
10. Schrauben Sie den Schaltkasten am
Produkt fest.
11. Nehmen Sie das Produkt in Betrieb.
(→ Seite 12)
5 Flansch mit
Sechskantmut-
tern
6 Thermostat
