- Seite 1 Anwender-Handbuch Installation IP67 Switch OCTOPUS-8M OCTOPUS-8M Technische Unterstützung Release 1.0 12/05 HAC-Support@hirschmann.de...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluß ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
2.1.3 Montage des Gerätes, Erdung 2.1.4 Anschluss der Versorgungsspannung, Inbetriebnahme 2.1.5 Montage der Datenleitungen Anzeigenelemente Grundeinstellungen vornehmen Technische Daten Allgemeine technische Daten EMV und Festigkeit Netzausdehnung Leistungsaufnahme/Leistungsabgabe Lieferumfang Bestellnummern/Produktbezeichnung Zubehör Zugrundeliegende Normen und Standards Zertifizierungen Weitere Unterstützung OCTOPUS-8M Release 1.0 12/05... -
Seite 4: Sicherheitshinweise
Bitte beachten Sie folgendes: Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Hirschmann empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sach- gemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedie-... -
Seite 5: Anforderung An Die Qualifikation Des Personals
Gehäuse Das Öffnen des Gehäuses bleibt ausschließlich den von Hirschmann autorisierten Technikern vorbehalten. Die Erdung erfolgt über die separate Erdungsschraube. V Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. V Montieren Sie das Gerät so, dass die Luft gemäß der natürlichen Kon- vektion frei durch die Kühlrippen strömen kann. -
Seite 6: Nationale Und Internationale Sicherheitsvorschriften
über die elektromagnetische Verträglichkeit (geändert durch RL 91/263/EWG, 92/31/EWG und 93/68/EWG). Die EU-Konformitätserklärung wird gemäß der obengenannten EU- Richtlinien für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Telefon 07127 14 1480 Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäfts-... -
Seite 7: Fcc-Hinweis
Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling Hinweis Dieses Produkt ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. OCTOPUS-8M Release 1.0 12/05... -
Seite 8: Über Dieses Handbuch
Konfiguration des Netzadressbereichs und der SNMP-Parameter. Speichern der Konfiguration auf den Switch. Gleichzeitige Konfiguration mehrerer Switches. Konfiguration der Portanzeigefarbe Rot für einen Verbindungsfehler. Legende Die in diesem Handbuch verwendeten Auszeichnungen haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift OCTOPUS-8M Release 1.0 12/05... -
Seite 9: Beschreibung Des Gerätes

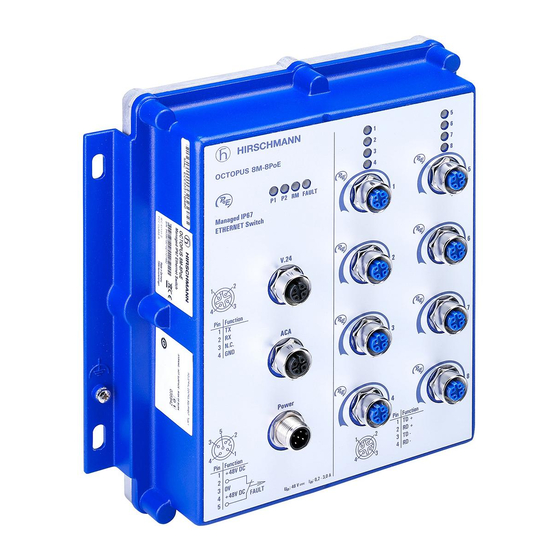

Beschreibung des Gerätes Die OCTOPUS-8M Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industrie-Nor- men, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedin- gungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte arbeiten ohne Lüfter, die Spannungsversorgung erfolgt redundant. - Seite 10 Die Ergänzung der OCTOPUS-8M-Famile durch die Switches der Open Rail Familie RS20/RS30, MICE Familie, die Backbone Switches MACH Familie, das drahtlose Übertragungssystem BAT, das Sicherheitssystem EAGLE und Produkte für den Kontrollraum LION gewährleisten eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg.
-
Seite 11: Montage Und Inbetriebnahme
Versorgungsspannung und Meldekontakt Der Anschluss der Versorgungsspannung und des Meldekontaktes erfolgt über einen 5poligen M12-Steckverbinder (A-Codierung, z.B. ELWIKA 5012 PG7 von Hirschmann im Liefrumfang enthalten). Versorgungsspannung Die Versorgungsspannung ist redundant anschließbar. Beide Eingänge sind entkoppelt. Bei redundanter Einspeisung versorgt das Netzgerät mit der höheren Ausgangsspannung das Gerät alleine. -
Seite 12: Montage Des Gerätes, Erdung
V Verdrahten Sie die Versorgungsspannungs- und Meldeleitungen. 2.1.3 Montage des Gerätes, Erdung Um die offenliegenden Kontakte der noch nicht montierten Komponenten vor Verschmutzung zu schützen, fügen Sie die einzelnen Komponenten des Systems an einem trockenen und sauberen Arbeitsplatz zusammen. OCTOPUS-8M Release 1.0 12/05... - Seite 13 Hinweis: Die Schutzart IP67 wird nur im verschraubten Zustand erreicht. Decken Sie freibleibende Anschlüsse mit den beiliegenden Schutzkappen 142,6 Abb. 2: Abmessungen Erdung Die Erdung des Gerätes erfolgt über die separate Erdungsmutter (M3). V Verwenden Sie Zahnscheiben für eine elektrisch gut leitende Ver- bindung. OCTOPUS-8M Release 1.0 12/05...
-
Seite 14: Anschluss Der Versorgungsspannung, Inbetriebnahme
Abb. 3: Pinbelegung einer TP/TX-Schnittstelle V Montieren Sie die Datenleitungen entsprechend Ihrer Anforderungen. V Verwenden Sie ein geschirmtes CAT5 Kabel. V Verwenden Sie einen geschirmten 4poligen M12-Stecker. V Legen Sie den Schirm des Kabels am Steckergehäuse auf. OCTOPUS-8M Release 1.0 12/05... -
Seite 15: Anzeigenelemente
Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft- ware. Danach führt das Gerät einen Selbsttest durch. Während diesen Aktionen leuchten die unterschiedlichen LEDs auf. Die Aktionen dauern knapp 60 Sekunden. RM FAULT LS/DA Gerätestatus Portstatus OCTOPUS-8M Release 1.0 12/05... -
Seite 16: Gerätestatus
Grundeinstellungen vornehmen Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not- wendig. Das Gerät bietet 6 Möglichkeiten zur Konfiguration der IP-Adressen: Eingabe über den V.24-Anschluß. Eingabe mit Hilfe des HiDiscovery Protokolls Konfiguration über BOOTP OCTOPUS-8M Release 1.0 12/05... -
Seite 17: D Konfiguration Über Dhcp Option
Pinbelegung der V.24-Schnittstelle Hinweis: Die Bestellnummer für das separat zu bestellende Terminalka- bel finden Sie im Kapitel “Technische Daten” auf Seite 18 Eine ausführliche Beschreibung zur Konfiguration finden Sie im „Anwen- der-Handbuch Grundkonfiguration“ auf der CD-ROM. OCTOPUS-8M Release 1.0 12/05... -
Seite 18: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen OCTOPUS-8M 143 mm x 170 mm x 70 mm B x T x H Masse OCTOPUS-8M 1,11 kg Stromversorgung Betriebsspannung 9,6 bis 36 V DC Sicherheitskleinspannung (SELV/ PELV), redundante Eingänge entkoppelt. Rele- vant für Nord Amerika: Nec Class 2 power source max. -
Seite 19: Netzausdehnung
Name Leistungsaufnahme Leistungsabgabe OCTOPUS-8M 6,2 W 21,1 Btu (IT)/h Lieferumfang Gerät Lieferumfang OCTOPUS-8M OCTOPUS-8M Gerät Leitungsdose ELWIKA 5012 PG7 für Versorgungsspannung und Meldekontakt 7 Schutzkappen zum Verschließen nicht belegter Ports. Handbuch Installation CD-ROM Bestellnummern/Produktbezeichnung Gerät Bestellnr. OCTOPUS-8M 943 368 - 001 Zubehör... -
Seite 20: Zugrundeliegende Normen Und Standards
IEEE 802.3-2002 Ethernet Tab. 3: Liste der IEEE-Normen Zertifizierungen Standard cUL 508 / CSA C22.2 No.142 in Arbeit cUL 1604 / CSA C22.2 No.213 in Arbeit Germanischer Lloyd in Arbeit Tab. 4: Zertifizierungen, aktueller Status siehe www.hirschmann.com OCTOPUS-8M Release 1.0 12/05... -
Seite 21: Weitere Unterstützung
Weitere Unterstützung Technische Fragen und Schulungsangebot Bei technischen Fragen wenden Sie sich bitte an den Hirschmann Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung: Tel.
