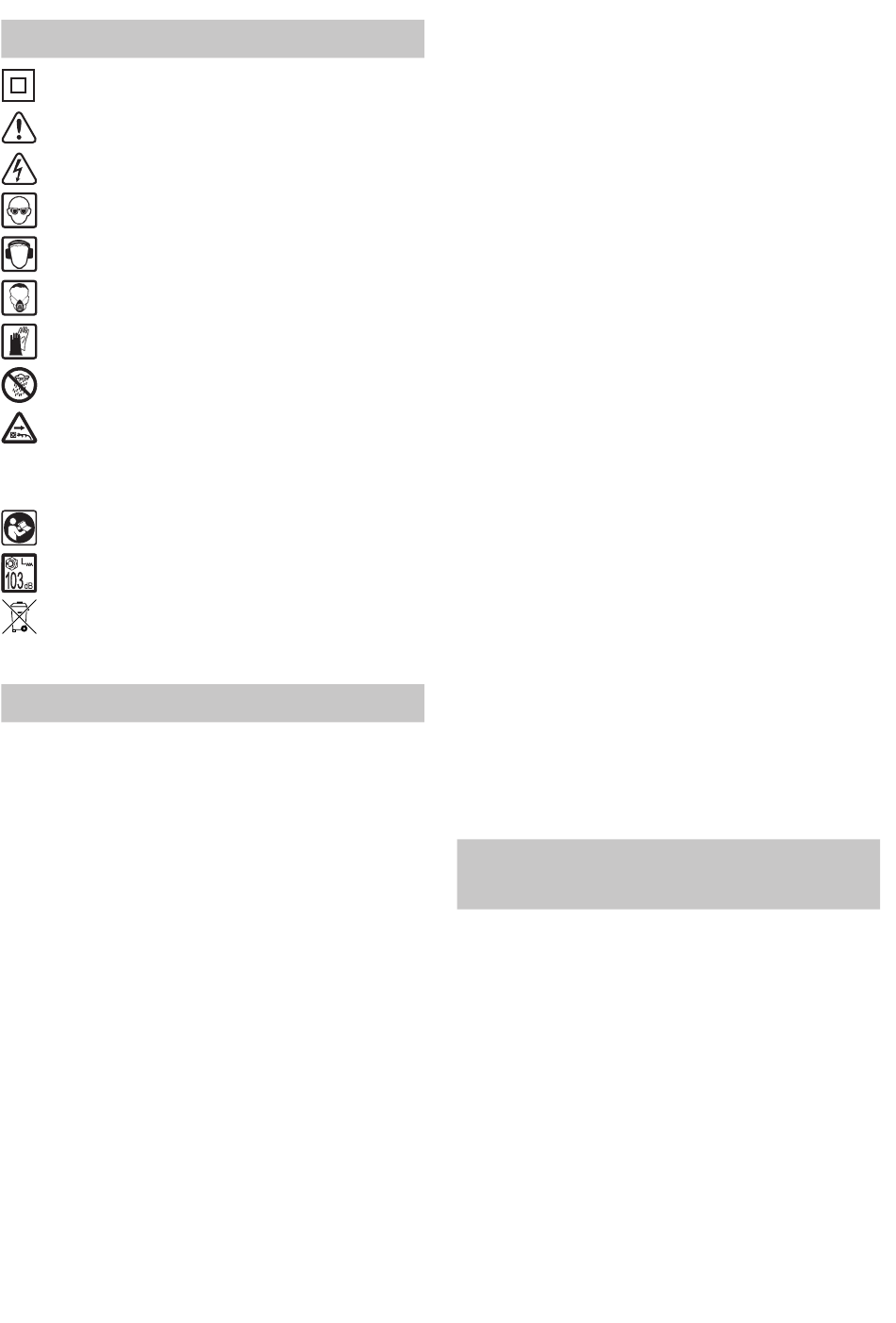

2 Символы
Двойная изоляция
Предупреждение об общей
опасности
Предупреждение об ударе током
Использовать защитные очки!
Используйте защитные наушники!
Носите респиратор!
Использовать защитные перчатки!
Не оставляйте под дождем!
В случае повреждения или прорезки
подвижного привода питания,
немедленно отключите вилку от
электрической сети
Соблюдайте Руководство
по эксплуатации / инструкции
Значение акустической мощности
Не имеет место в коммунальных
отходах
Пошаговая инструкция
►
3 Элементы управления
[1-1] Кнопка деблокировки
[1-2] Кнопка включателя
[1-3] Копирующая линейка
[1-4] Кожух направляющей планки
[1-5] Ручной болт прихвата
[1-6] Ходовая каретка
[1-7] Передняя дополнительная
рукоятка
[1-8] Указатель уровня масла
[1-9] Затвор масляного бачка
[1-10] Поворотная отсасывающая
насадка
[1-11] Кольцо натяжения цепи
[1-12] Колесо дозировки количества
масла
[1-13] Зажимной рычажок для арретации
наклона
[1-14] Предварительный выбор оборотов
[1-15] Задняя дополнительная рукоятка
[1-16] Параллельный упор
[2-1] Крышка звездочки
[2-2] Зажимное кольцо
[2-3] Цепь
162
[2-4] Направляющая шина
[2-5] Отверстие для натяжного штифта
[2-6] Натяжной штифт
[2-7] Зажимной болт
[2-8] Звездочка
[2-9] Кольцо натяжения цепи
[3-1] Зажимной рычажок для арретации
наклона
[4-1] Указатель разреза для 0°
[4-2] Ручной болт для установки угла
разреза
[4-3] Шкала
[4-4] Указатель разреза для 45°
[4-5] Указатель разреза для 60°
[4-6] Указатель резки отрезка для 0°
[5-1] Указатель количества масла
[5-2] Колесо дозировки количества масла
[6-1] Ограничительные болты
[7-1] Направляющая планка
[7-2] Зажим
[7-3] Регулируемые угловые направ-
ляющие
[7-4] Стыковочная шпонка
[7-5] Быстрозажимной механизм
[8-1] Скобочное предохранительное
кольцо
[8-2] Прокладка
[8-3] Ограничитель цепи
[8-4] Шпиндель
Изображенные или описанные прина-
длежности могут не являться составной
частью поставки.
4 Область применения
машины
4.1 Описание машины
Плотничная цепная пила SSP 200 EB бы-
ла создана для многооперационного при-
менения при плотницких работах. Пилой
можно выполнять прямоугольные разрезы
и регулируемые угловые разрезы до глу-
бины 200 мм. Разные типы цепей гаран-
тируют возможность выбора правильного
инструмента для каждой цели применения.
Угол разреза до значения 60° можно быс-
тро и точно установить при помощи двух
откидных сегментов и хорошо отсчитывае-
мой шкалы. Пила оборудована выдвижной
копировальной линейкой, с возможностью
установки на обе стороны ходовой карет-
ки, которая гарантирует точный, прямой
