Bedienungsanleitung

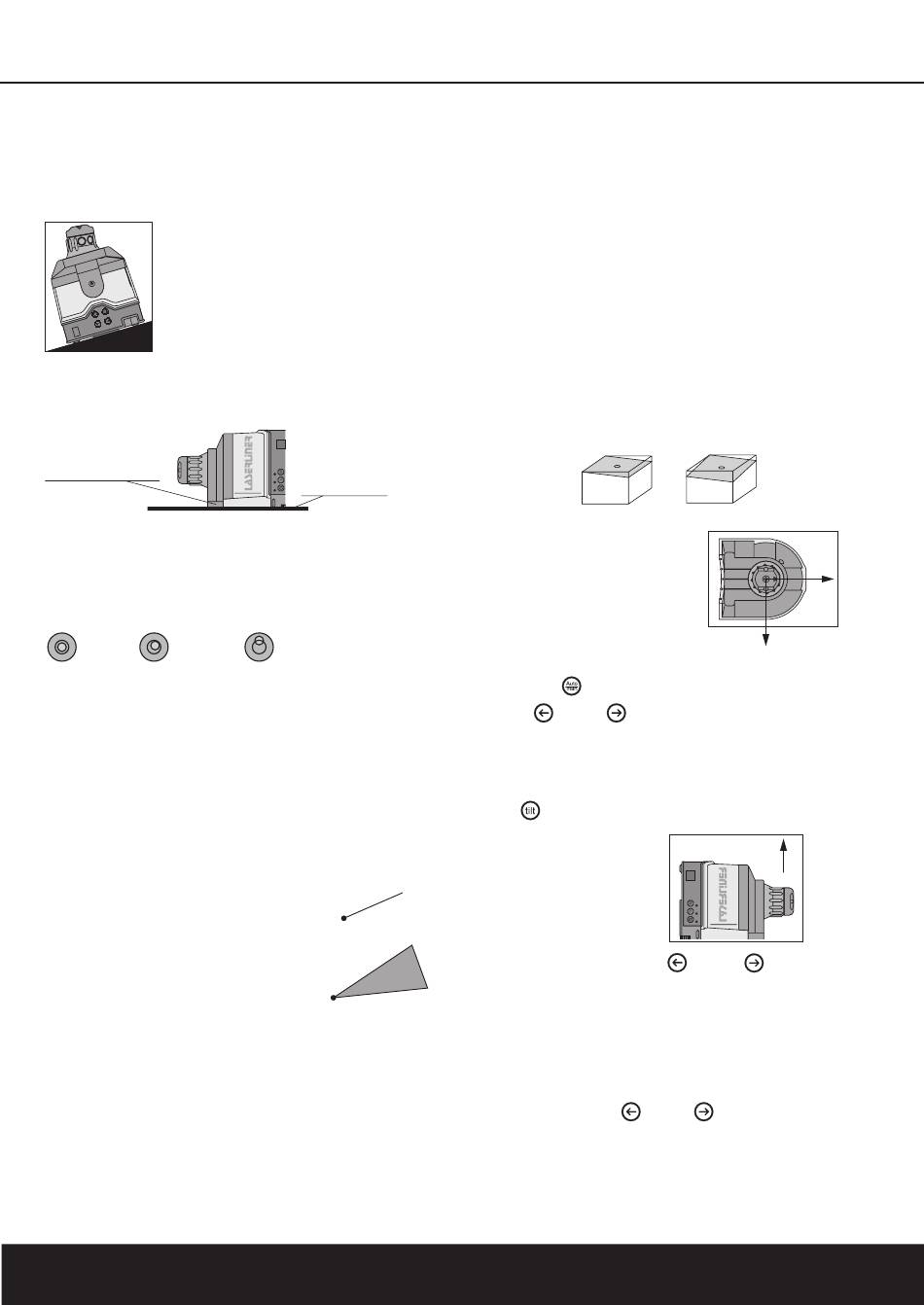

Einrichten:
Schalten Sie das Gerät ein. Während
der Laserstrahl blinkt, wird der
Laser automatisch ausgerichtet.
Hinweis: Sollte das Gerät durch
extreme Schieflage
(Winkel > ±6°) nicht in der
Lage sein, sich korrekt
auszurichten, schaltet es
sich nach 5 min. ab.
Hinweis zum Vertikalen Nivellieren:
Vertikalfuß
herausklappen
Mit den beiden Nivellierschrauben
das Gerät grob ausrichten. (Die Blase
der Dosenlibelle sollte sich im inne-
ren Kreis befinden)
OK
OK
Funktionen:
1. Positionieren
Bei dieser Funktion kann der Laser
mit den Richtungstasten zur
Meßebene genau positioniert werden.
Mit der Drehkappe können Sie den
Laser-Modus verstellen.
Punkt-Modus: Der ACM projiziert
einen Laserpunkt.
Linien-Modus: Der ACM proji-
ziert eine kontinuierlich
sichtbare Laserline
(Öffnungswinkel 40°).
2. Rotieren
Durch längeres Drücken der
Richtungstasten (> 4 Sek.) schaltet
sich der Rotations-Modus ein.
Hinweis: Bei dieser Funktion sollte
der Laser im Punkt-Modus
betrieben werden.
4
ebene
Oberfläche
falsch
Man unterscheidet Rotations- und
Handempfänger-Modus:
Rotations-Modus: Der Prismenkopf
rotiert mit einer langsamen
Drehzahl, die durch Tippen auf die
Richtungstasten auf 120 RPM
(U/min) erhöht werden kann.
Handempfänger-Modus: Durch
dauerhaftes Drücken (> 7 Sek.) der
Richtungstaste schaltet sich dieser
Modus ein. Der Prismenkopf rotiert
mit ca. 550 RPM.
Neigung einstellen:
Horizontal
in einer Ebene
Im Horizontalbetrieb
richtet das SLS die X-
und Y-Achse aus. Wenn
Sie aber z.B. ein Gefälle
projizieren wollen,
müssen Sie das SLS mit der Taste
auto/man
ausschalten. Mit den
Tasten
und
kann jetzt die
Neigung der X-Achse verstellt wer-
den. Zum Verstellen der Neigung der
Y-Achse, drücken Sie zuvor die Tilt-
Taste
.
Vertikal
Im Vertikalbetrieb
richtet das SLS die
Laserebene vertikal
aus. Mit den Tasten
Sie die Laserebene um die Y-Achse
drehen. (Hinweis: Der Referenzstrahl
bewegt sich horizontal) Wenn Sie das
SLS ausschalten, können Sie zusätz-
lich nach dem Drücken der Tilt-Taste
mit den Tasten
Laserebene neigen. (Hinweis: Der
Referenzstrahl bewegt sich vertikal)
in zwei Ebenen
y
x
y
und
können
und
die
