Inhaltszusammenfassung für LaserLiner ClassicLiner Green 8L9P

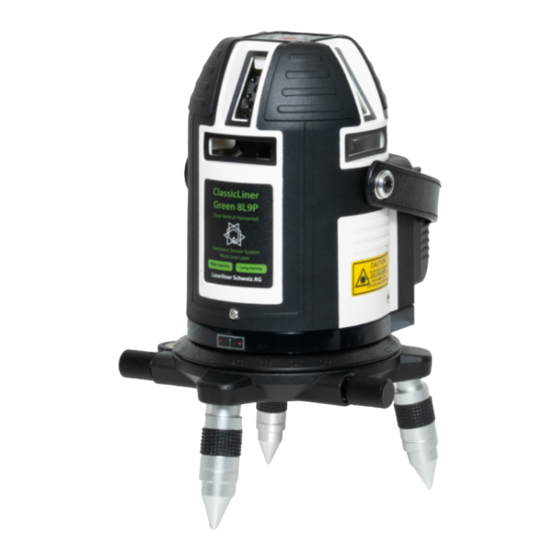

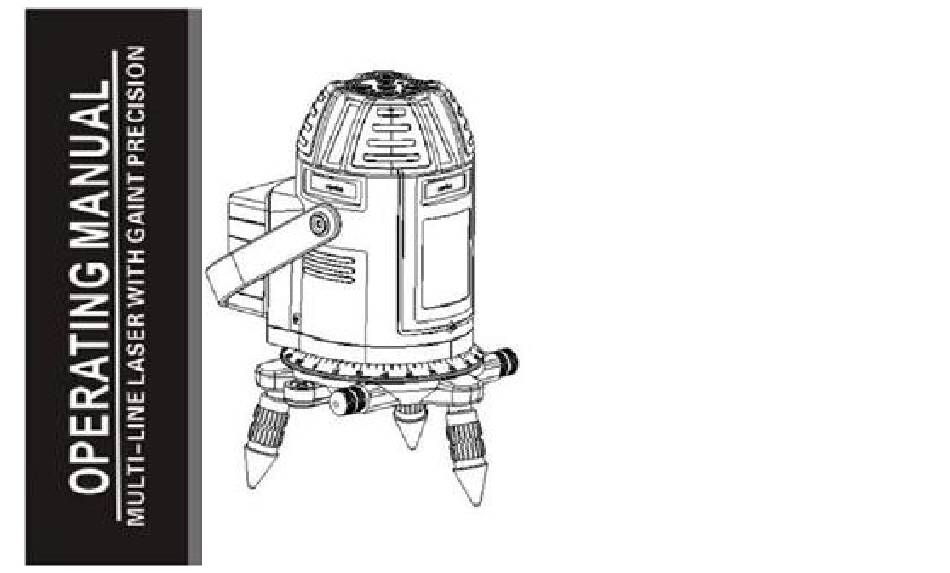

- Seite 1 ClassicLiner Green 8L9P Bedienungsanleitung...
- Seite 2 1. Vorsicht • Kreuzlinienlaser Serie ClassicLiner Green 8L9P gemäss EN60825-1:2007 als Laserprodukt der Klasse 3R eingestuft. • Bitte schauen Sie nicht in den Strahl, um Ihre Augen nicht zu verletzen. In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
- Seite 3 2. Funktionelle Beschreibung • Vier V-Linien (vertikale Linien, Bodenlinien, Deckenlinien und ein rechtwinkliger Schnittpunkt in vier Richtungen), eine horizontale Schleifenlinie (vier horizontale Linien verbinden sich zu einer Schleife), ein Bodenpunkt werden in einem Durchgang projiziert. • Die hohe Genauigkeit der automatischen Nivellierung wird durch zwei elektronische Sensoren gewährleistet.
- Seite 5 3. Merkmale...
- Seite 7 4. Technische Daten 4 horizontale Linien, 4 vertikale Linien, Laser 8 Referenzpunkte + 1 Bodenlotpunkt Laserwellenlänge 8x 515nm / 650nm (Bodenlotpunkt) Laserschutzklasse Klasse 3R Genauigkeit ± 1mm / 10m Selbstnivellierbereich ± 3.5° Arbeitsbereich ca. 20m, mit Empfänger bis zu 50m Li-Ionen Akkupack (2600mA/h) oder Stromversorgung 8×AA-Alkaline Batterien...
- Seite 8 5. Bedienung • Vor dem ersten Gebrauch nehmen Sie bitte den Batteriefachdeckel heraus. Legen Sie entsprechend dem Zeichen "+, -" vier wiederaufladbare Batterien oder Alkalibatterien in den Batteriesockel ein und schliessen Sie dann den Batteriefachdeckel. • Der Akku mit einer Kapazität von 2600mA/h muss ca. 3.5 Stunden lang aufgeladen werden.
- Seite 9 Laserlinien zu blinken. In diesem Fall stellen Sie bitte die drei Nivellierschrauben ein, um die Laserlinie zum konstanten Leuchten zu bringen. • Um im geneigten Modus zu arbeiten, aktivieren Sie den Neigungsmodus. Die Selbstnivellierung ist nun deaktiviert. Bei einem Neustart ist die Selbstnivellierung wieder aktiv.
- Seite 10 die Linie an der Wand, drehen Sie das Gerät 3x um 90°. Bleibt die Markierung innerhalb von ± 1mm, stimmt die Kalibrierung. 8. Kalibrierung Das Messgerät muss regelmässig geprüft werden. Sollte die Genauigkeit ausserhalb des Toleranzbereiches liegen ist eine Neujustierung des Lasers nötig. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.
- Seite 11 ClassicLiner Green 8L9P...
- Seite 12 Mode d’emploi 1. Attention • Le laser lignes croisées de la série ClassicLiner Green 8L9P est classé comme produit laser de classe 3R selon la norme EN60825-1:2007. • Veuillez ne pas regarder dans le faisceau afin de ne pas vous blesser les yeux.
- Seite 13 2. Description fonctionnelle • Quatre lignes en V (lignes verticales, lignes au sol, lignes au plafond et un point d'intersection à angle droit dans quatre directions), une ligne horizontale en boucle (quatre lignes horizontales se rejoignent pour former une boucle), un point au sol sont projetés en un seul passage.
- Seite 15 3. Caractéristiques...
- Seite 17 4. Données techniques lignes horizontales, lignes Laser verticales, 8 points de référence + 1 point d'aplomb au sol Longueur de l’onde laser 8x 515nm / 650nm (point d’aplomb) Classe de laser Classe 3R Précision ± 1mm / 10m Plage de mise à niveau automatique ±...
- Seite 18 5. Utilisation • Avant la première utilisation, veuillez retirer le couvercle du compartiment à piles. Insérez quatre piles rechargeables ou alcalines dans le socle à piles en suivant les signes "+, -", puis refermez le couvercle du compartiment à piles. •...
- Seite 19 nivellement pour que la ligne laser s'allume de manière constante. • Pour travailler en mode incliné, activez le mode d'inclinaison. Le niveau automatique est maintenant désactivé. Lors d'un redémarrage, le niveau automatique est à nouveau actif. 6. Vérification des lignes verticales Placer l'appareil à...
- Seite 20 correct. 8. Étalonnage L'appareil de mesure doit être contrôlé régulièrement. Si la précision se situe en dehors de la plage de tolérance, un réajustement du laser est nécessaire. Nous recommandons un intervalle d'étalonnage d'un an. N'essayez pas d'ouvrir l'appareil vous-même ! Si l'appareil est ouvert par des tiers, la garantie est annulée. 9.
