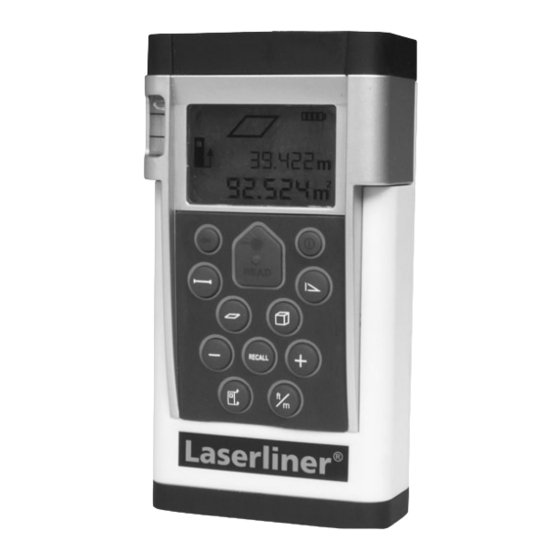

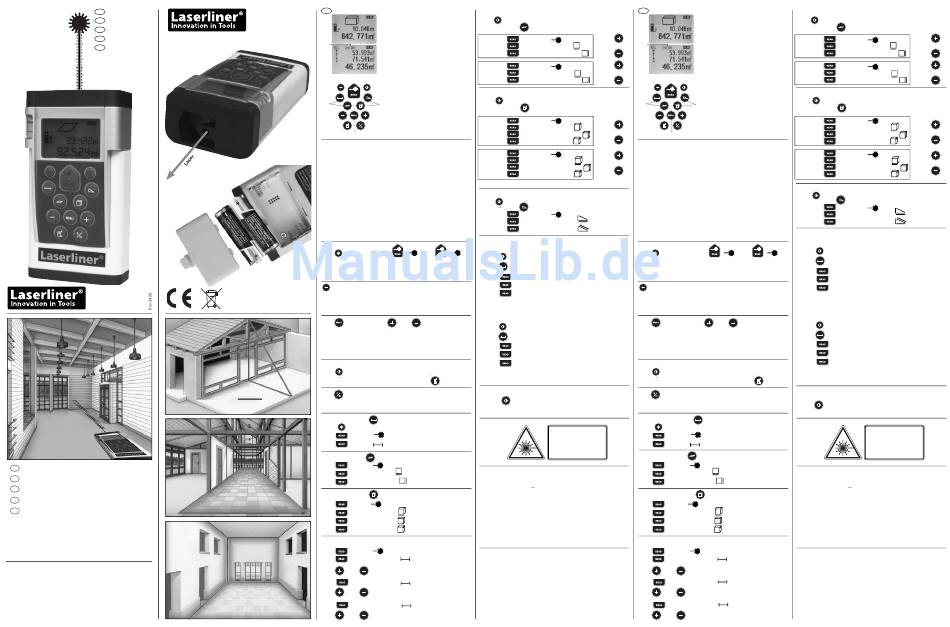

LaserLiner LaserRange-Master 60 Bedienungsanleitung

LaserRange-Master 60 Bedienungsanleitung
DE
GB Operating instructions
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
FR Mode d'emloi
DE Service- und Versand-Anschrift
GB
Service- and Shipping Address
NL
Service- en verzendadres
DK Service- og Postadresse
FR
Livraison et expédition
UMAREX GmbH & Co. KG
– Laserliner –
Möhnestraße 149,
59755 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: -333
laserliner@umarex.com
Sales and Marketing:
UMAREX GmbH & Co. KG
Donnerfeld 2,
59755 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: -333
laserliner@umarex.com
www.laserliner.com
DE b f
DISPLAY:
a Messebene vorn/hinten
b Anzeige Fläche / Volumen / Pythagoras
a
d
c Messwerte / Resultate
c
d Zwischenwerte
e
e Anzahl Messwerte Recall-Speicher
f Batteriesymbol
g Einheit m/mm/inch/ft
TASTATUR:
7. 1. 5. 1. Messen
2. Direktanwahl Länge, Fläche,Volumen,
3. Addition von Länge, Fläche,Volumen
2. 4. Subtraktion von Länge, Fläche, Volumen
2.
5. ON/OFF / Flip-Display: Anzeige Drehen
4. 3.
6. RECALL: Abruf der letzten Messwerte
7. CLEAR: Löschen des letzten Messwertes.
a 6. g
Nützliche Hinweise
• Mit der READ-Taste wird zuerst der Laser angeschaltet. Die Messung erfolgt
beim erneuten Drücken der READ-Taste.
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl
dürfen keine Gegenstände hineinragen.
• Eine Libelle ermöglicht das exakte waagerechte Ausrichten des Gerätes beim
Messen.
• Das Gerät hat eine Energiesparfunktion und schaltet sich automatisch ab.
• Der Laser dringt nicht durch Glas (Fensterscheiben).
• Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen.
Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit groß-
en Temperaturunterschieden.
• Teppiche, Polster, oder Vorhänge refl ektieren den Laser nicht optimal. Benutzen
Sie glatte helle Oberfl ächen.
• Bei Messsungen im Freien sollten Sie darauf achten, dass Regen, Nebel und
Schnee das Messergebnis beeinfl ussen können.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse ein-
dringen.
Press:
Einschalten und Messen: Zum einschalten die Taste „ON / OFF" 1x drücken.
Dabei schaltet sich das Display ein. Um die Messung zu beginnen, drücken sie
die „READ" Taste. Der Laser zeigt die Messfl äche an, bis zu der gemessen wird.
Durch erneutes drücken der „READ" Taste wird gemessen.
CLEAR: Die CLEAR-Taste ermöglicht das Löschen des letzten Messwertes.
Zusätzlich können im „RECALL"-Modus einzelne Werte gelöscht wer-
den. Dazu CLEAR-Taste drücken und den gewünschten Wert markieren.
Anschließend erneut die CLEAR-Taste drücken und den markierten Wert
löschen.
Press: Press:
RECALL Speicher: Mit der Taste „RECALL" gelangen Sie in das Recall Menu.
Es werden immer die letzten 10 Messwerte gespeichert. Mit der „+" bzw. der "-"
Taste werden die letzten gemessenen Werte aufgerufen. Die Messwerte
bleiben auch dann erhalten, wenn das Gerät ausgeschaltet wird oder die
Batterien gewechselt werden.
h Messebene
:
Press: Gerät an
a
Umschaltung Messebene: Gehäuse vorne / hinten. Taste
b
Press:
h = √ a = √ a √ Umschaltung Messeinheit: m / mm / inch / ft
- b - b
2 2 2 2
Taste Ft / M drücken.
Längenmessung
Press:
Press: Laser ON
Press: Messung
Flächenmessung
Press: Laser ON
Press: Messung erste Länge
x
Press: Messung zweite Länge
x · y = m 2
Volumenmessung
y
Press: Laser ON
Press: Messung erste Länge
Press: Messung zweite Länge
Press: Messung dritte Länge
Addition und Subtraktion von Längen:
z
Press: Laser ON
Press: Messung erste Länge
Press: oder
Press: Messung zweite Länge
y
x
Press: oder
3
x · y · z = m
Press: Messung dritte Länge
Press: oder . . . . . . . . . . . . . . .
Flächen-Kalkulation
Press: Gerät an
Press: Funktion gewählt
Press: Laser ON
Press: Messung erste Länge
Press: Messung zweite Länge
Press: Laser ON
Press: Messung erste Länge
Press: Messung zweite Länge
Pythagoras
Volumen Kalkulation:
Press: Gerät an
Press: Funktion gewählt
Press: Laser ON
Press: Messung erste Länge
Im RECALL-Modus löschen des
markierten Messwertes. Press: Messung zweite Länge
Press: Messung dritte Länge
Press: Laser ON
Press: Messung erste Länge
Press: Messung zweite Länge
Press: Messung dritte Länge
Pythagoras-Funktion:
Press: Gerät an
Press: Funktion gewählt
Press: Laser ON
Press: Messung erste Länge
Press: Messung zweite Länge
Min/Max Funktion:
Min - Funktion:
Press: Gerät an
Press: bis im LC-Display „Min" erscheint
Press: Laser ON
Press: Min - Messung beginnen
Press: Min - Messung beenden
Der große Messwert im LC-Display zeigt die kleinste gemessene Länge
an. Der kleine Messwert zeigt die letzte gemessene Länge an.
Max - Funktion:
oder:
Press: Gerät an
Press: bis im LC-Display „Max" erscheint
Press: Laser ON
Press: Max - Messung beginnen
Press: Max - Messung beenden
Der große Messwert im LC-Display zeigt die größte gemessene Länge an.
Der kleine Messwert zeigt die letzte gemessene Länge an.
drücken.
ON/OFF / Flip-Display:
Press: Gerät an
Lang Drücken: Gerät ausschalten
Kurz Drücken: Anzeige um 180° Drehen.
LASERSTRAHLUNG
NICHT IN DEN STRAHL
BLICKEN!
LASER KLASSE 2
< 1 mW · 635 nm
EN 60825-1:2003-10
Technische Daten:
Messbereich: O,3 m - 60 m
Genauigkeit: + 2,5 mm
Laserklasse: 2
Laser Wellenlänge: 635 nm
Arbeitstemperatur: O°C - 40°C
Stromversorgung: 2 x AA 1,5 Volt Batteries
Abmessungen: 67 x 130 x 40 mm
Gewicht: 270 g
Auto Abschaltung: 20 sek Laser / 5 min Gerät
Artikelnummer: 080.940A
Fehler:
Conditions too bright Umgebungslicht zu hell
Target to dark Ziel zu dunkel. Benutzen Sie ein weißes Blatt Papier.
Target out of range Zielpunkt ist zu nah oder zu weit entfernt.
Temperture too high Temperatur ist zu hoch. 0°C- 40°C.
Temperture too low Temperatur ist zu niedrig. 0°C- 40°C.
Low battery Batterien austauschen
Strong vibration Zu schnelle Bewegung des Messgerätes
Wrong Input Die Hypotenuse ist kürzer als eine Seite von
dem rechtwinkeligen Dreieck.
GB b f
DISPLAY:
a Measurement plane, front/rear
b Display, area/volume/Pythagoras
a
d
c Measurement values / results
c
d Intermediate values
e e Number of measurement values,
Press: oder
Recall memory
f Battery symbol
g Units, m/mm/inch/ft
KEYPAD:
Press: oder
7. 1. 5. 1. Measure
2. Direct select, area, volume, Pythagoras
3. Addition of length, area, volume
4. Subtraction of length, area, volume
2.
5. ON/OFF, fl ip display: Rotate the display
2.
6. RECALL: recall last measurement values
4. 3.
7. CLEAR: Delete the last measured value.
In RECALL mode, delete the
measured value selected.
Press: oder
a 6. g
Useful information
• The READ button is used to switch the laser on. Press the READ button once
more to take the measurement.
• The laser points to the location that will be measured. No objects may get into
Press: oder
the laser's line of measurement.
• A spirit level allows the device to be precisely levelled horizontally while mea-
suring.
• The device has an energy-saving function and switches itself off automatically.
• The laser does not penetrate glass (window panes).
• The device compensates the measurement for different room temperatures.
Therefore allow the device a brief adaptation period when changing locations
with large temperature differences.
• Carpeting, upholstery or curtains will not refl ect the laser optimally. Measure to
smooth light-coloured surfaces.
• Ensure that rain, fog and snow do not infl uence measurement results when
making outdoor measurements.
• Clean with a soft cloth. Water may not be allowed to penetrate the housing.
Press:
Switch on and measure: To switch the device on, press the „ON/OFF" key one
time. The display will activate. To begin the measurement, press the „READ" key.
The laser points to the surface that will be measured. The measurement is made
when the „READ" key is pressed again.
CLEAR: The CLEAR button deletes the last measured value. In "RECALL"
mode, other specifi c values can also be deleted. To do this, press the
CLEAR button. The desired value will be selected. Then press the CLEAR
button again and the selected value will be deleted.
Press: Press: oder:
RECALL memory: Press the "RECALL" button to access the Recall menu.
A maximum of 10 measured values can be saved. Use "+" and "-" to call up the
last measured values. The measured values are retained even if the device is
switched off or the batteries are changed.
Measurement plane
:
Press: Device on
Switch measurement plane: to front / rear of housing. Press key.
Press:
Switch unit of measure: m/mm/inch/ft
Press Ft/M key.
Length measurement
Press:
Press: Laser ON
Press: Messung
Area measurement
Press: Laser ON
Press: Measure first length
Press: Measure second length
Volume measurement
Press: Laser ON
Press: Measure first length
Press: Measure second length
Press: Measure third length
Addition and subtraction of lengths:
Press: Laser ON
Press: Measure first length
Press: or
Press: Measure second length
Press: or
Press: Measure third length
Press: or . . . . . . . . . . . . . . .
Area calculation:
Press: Device on
Press: Select function
Press: Laser ON
Press: or
Press: Measure first length
Press: Measure second length
Press: Laser ON
Press: or
Press: Measure first length
Press: Measure second length
Volume calculation:
Press: Device on
Press: Select function
Press: Laser ON
Press: Measure first length
Press: or
Press: Measure second length
Press: Measure third length
Press: Laser ON
Press: Measure first length
Press: or
Press: Measure second length
Press: Measure third length
Pythagoras function:
Press: Device on
Press: Select function
Press: Laser ON
Press: Measure first length
Press: Measure second length
Min./max. function:
Min - function:
Press: Device on
Press: until "Min." appears on the LCD
Press: Laser ON
Press: Start the min. measurement
Press: Stop the min. measurement
The large measured value on the LCD indicates the shortest length that has
been measured. The small measured value indicates the last length that has
been measured.
Max - function:
Press: Device on
Press: until "Max." appears on the LCD
Press: Laser ON
Press: Start the max. measurement
Press: Stop the max. measurement
The large measured value on the LCD indicates the longest length that
has been measured. The small measured value indicates the last length
that has been measured.
ON/OFF / Flip-Display:
Press: Device on
Press and hold: to switch the device off
Press briefl y: to rotate the display by 180°
LASER RADIATION
DO NOT STARE INTO THE
BEAM!
CLASS 2 LASER
< 1 mW · 635 nm
EN 60825-1:2003-10
Technical data:
Measuring range: 0.3 m ... 60 m
Accuracy: + 2,5 mm
Laser class: 2
Laser wavelength: 635 nm
Operating temperature: 0°C ... 40°C
Power supply: 2 AA 1.5 Volt batteries
Dimensions: 67 x 130 x 40 mm
Weight: 270 g
Auto switch-off: 20 s for laser / 5 min for device
Article number: 080.940A
Error:
Conditions too bright Too much ambient light
Target to dark The target is too dark. Use a sheet of white paper.
Target out of range The target is too close by or too far away.
The temperature is too high: 0°C ... 40°C.
Temperture too high
The temperature is too low: 0°C ... 40°C.
Temperture too low
Replace the battery.
Low battery
The device is moving too much to measure.
Strong vibration
The hypotenuse is shorter than one side of a right
Wrong Input
triangle.
