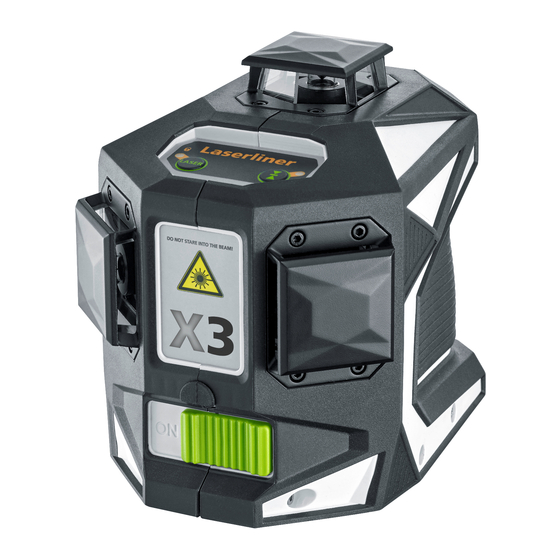

- Seite 1 X3-Laser Laser 1H360° 2V360° 515 nm...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verwendung Dreidimensionaler Laser mit drei 360°-Laserkreisen –... -
Seite 3: Sicherheitshinweise
X3-Laser Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 515 nm EN 60825-1:2014 – Achtung: Nicht in den direkten oder reflektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. -
Seite 4: Besondere Produkteigenschaften
Besondere Produkteigenschaften Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus. Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport. Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt. -
Seite 5: Handhabung Lithium-Ionen Akku
X3-Laser Laseraustrittsfenster Schiebeschalter a AN b AUS / Neigungsmodus / Transportsicherung Akkufach (Unterseite) 1/4”/5/8“-Stativgewinde (Unterseite) Anschlussbuchse für Netzteil (5V / 1000 mA, keine Ladefunktion) LED Hand- empfängermodus Handempfängermodus LED Betriebsanzeige / Batterieladung Wahltaste Laserlinien Handhabung Lithium-Ionen Akku – Das Netz-/Ladegerät nur innerhalb geschlos- sener Räume verwenden, weder Feuchtigkeit... -
Seite 6: Betrieb Mit Netzgerät
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr. Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen. Öffnen Sie den Akku nicht. -
Seite 7: Horizontal Und Vertikal Nivellieren
X3-Laser Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden. LASER LASER LASER LASER Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nive- llierbereichs von 3°... - Seite 8 Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.
-
Seite 9: Kalibrierungsüberprüfung Vorbereiten
X3-Laser Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden. -
Seite 10: Hinweise Zur Wartung Und Pflege
Überprüfung der vertikalen Linie Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein- schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ±... -
Seite 11: Eu-Bestimmungen Und Entsorgung
X3-Laser Technische Daten (Technische Änderungen vorbehalten. 18W42) Selbstnivellierbereich ± 3° Genauigkeit ± 0,2 mm / m Arbeitsbereich 30 m (von Raumhelligkeit abhängig) Arbeitsbereich mit Handempfänger (von technisch bedingtem 40 m Helligkeitsunterschied abhängig) Laserwellenlänge 515 nm Laserklasse 2 / < 1 mW Li-Ion Akkupack 3.7V / 1.7Ah;...
