MONTAGEANLEITUNGEN
355C
GRIFF AUF SÄGEBLATT ANBRINGEN HANDRAD
HEBEN UND SENKEN

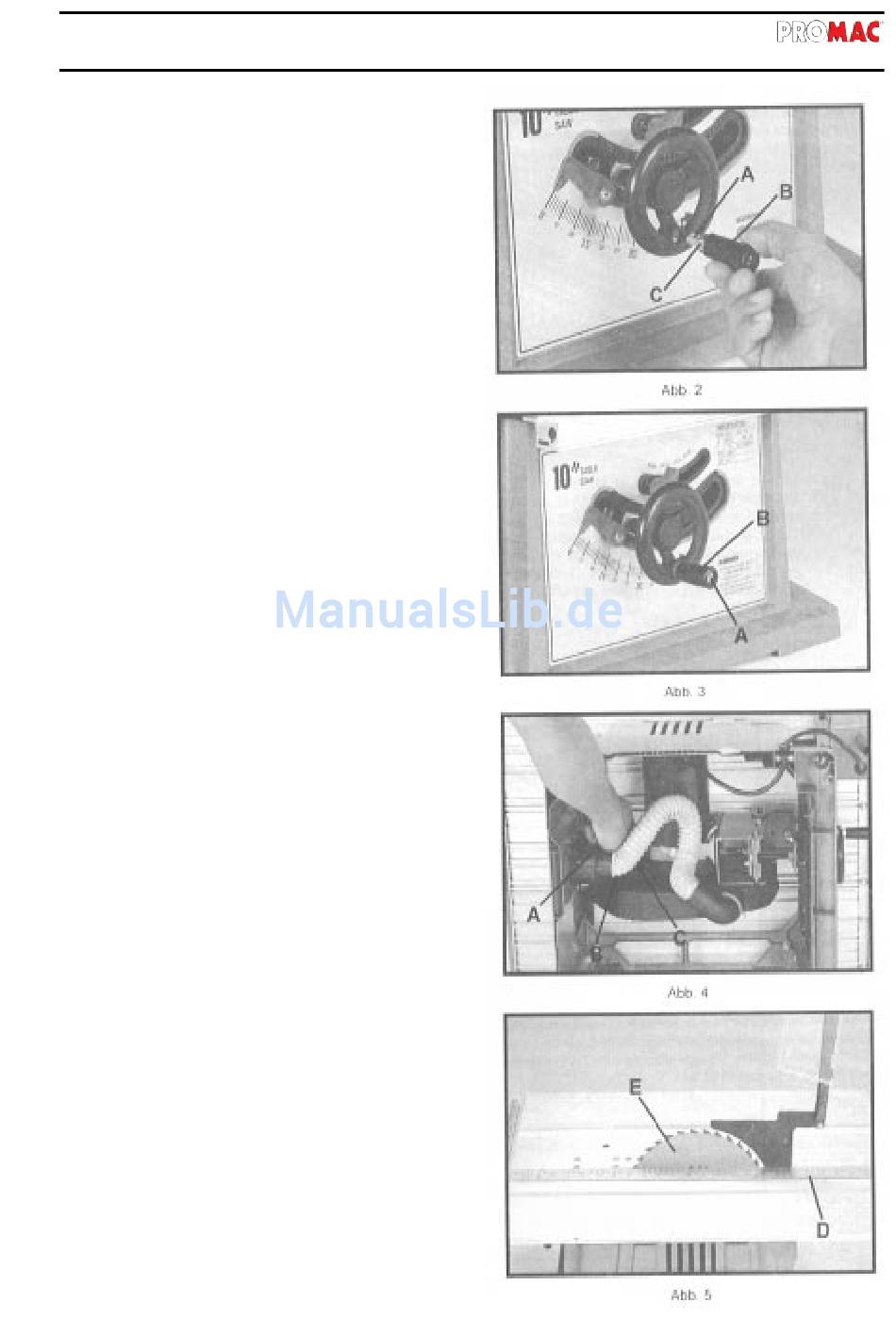

1. Justieren Sie zuerst die Position der Mutter (A),
Abb. 2, des Geschwindigkeitsreglers. Zwischen
Geschwindigkeitsregler (B) und Mutter besteht ein Ab-
stand von 1 Millimeter. Lassen Sie den
Geschwindigkeitsregler so wie er ist.
2. Nach dem Justieren bringen Sie Mutter und
Geschwindigkeitsregler im umwickelten Loch im Hand-
rad (C) gemäß Darstellung an.
3. Hiernach ziehen Sie die Mutter an und befestigen
den Griff am Handrad.
MONTAGE DES SCHUTZBLECHS UND DES AB-
SPALTZUBEHÖRS
1. WARNUNG: BEI MONTAGE DES SCHUTZBLECHS
UND DES ABSPALTZUBEHÖRS MUSS DIE SÄGE
VON DER NETZQUELLE ABGETRENNT SEIN.
2. WICHTIG: DAS SCHUTZBLECH UND DAS AB-
SPALTZUBEHÖR MÜSSEN RICHTIG ZUM SÄGE-
BLATT AUSGERICHTET SEIN, DAMIT KEIN RÜCK-
SCHLAG ENTSTEHT.
3. Richten Sie das Sägeblatt in einem 90° - Winkel
zum Tisch aus und arretieren Sie es.
4. Befestigen Sie das Abspaltzubehör (A), Abb. 4, mit
zwei Schrauben, federnden Unterlegscheiben, flachen
Unterlegscheiben (B) am Hebel. Ziehen Sie die Schrau-
ben noch nicht fest an.
5. Prüfen Sie mit Hilfe einer geraden Kante (D), Abb. 5,
oder mit Ihren Augen, ob das Abspaltzubehör richtig
mit dem Sägeblatt (E) ausgerichtet ist. Ist eine Nach-
justierung erforderlich, schieben Sie das Abspaltzubehör
nach rechts oder links, bis die gewünschte Justierung
erreicht ist. Ziehen Sie dann die Schraube (B), wie in
Abb. 4 dargestellt ist, fest an.
7
