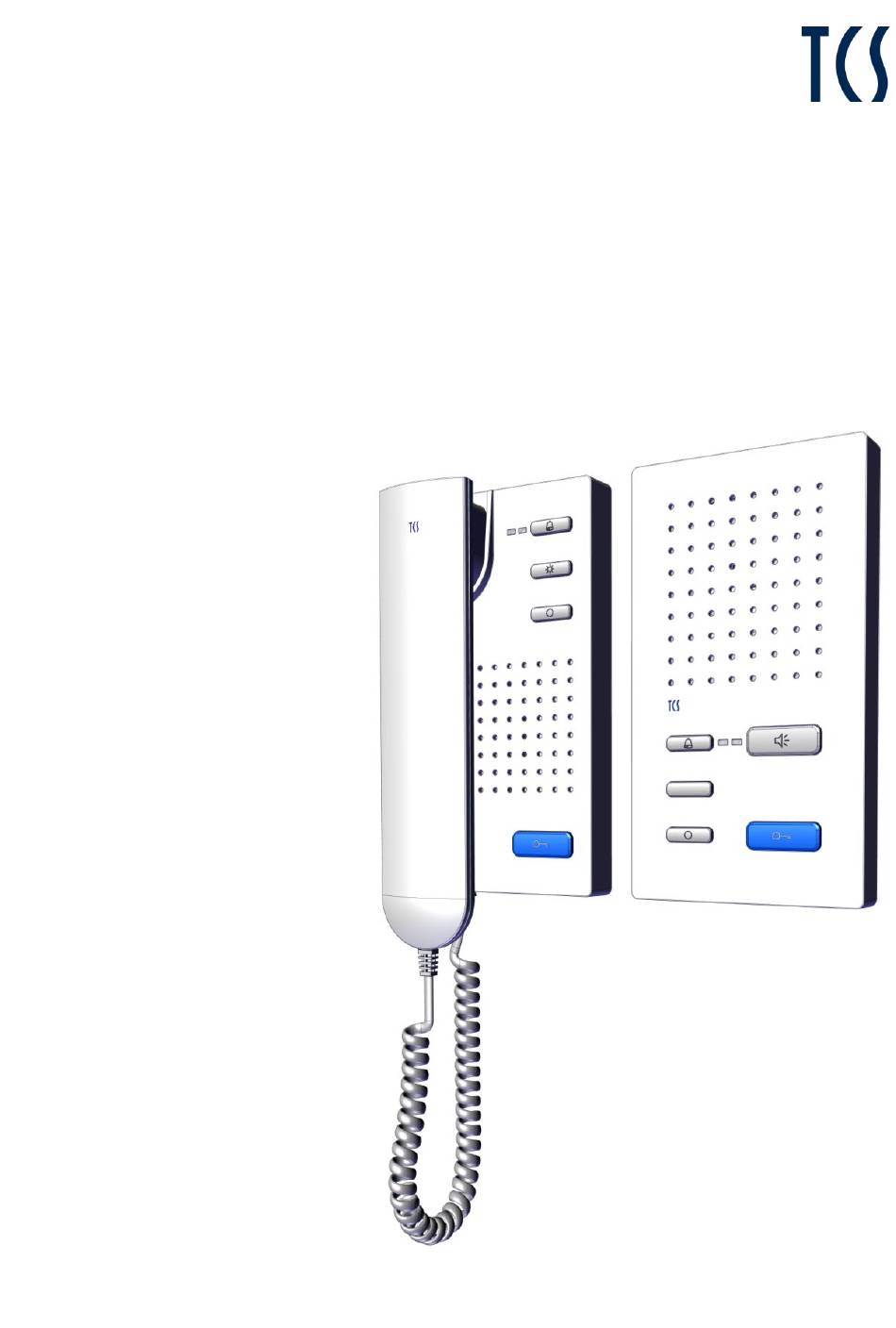

- Seite 1 Produktinformation Türtelefon und Freisprecher ISH3030-0140 | ISW3030-0140 Türtelefon und Freisprecher mit Komfortfunktionen ISH3130-0140 | ISW3130-0140 ISH3x30-0140 ISW3x30-0140...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise....................... 5 Blitzschutzmaßnahmen ..............................5 Produktbeschreibung ..................... 6 Bestimmungsgemäßer Gebrauch ..........................6 Kurzbeschreibung ................................. 6 Geräteübersicht ................................ -
Seite 4: Lieferumfang
Lieferumfang 1 x Innenstation 1 x kurz Produktinformation 1 x Quickstart Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100. -
Seite 6: Produktbeschreibung
Bestimmungsgemäßer Gebrauch Die Serie ISx3x30 sind Innenstationen zum Freisprechen und Gegensprechen mit Hörer für den TCS:BUS. Sie sind für den Betrieb in TCS-Audioanlagen und kombinierten Audio-/ Videoanlagen geeig- net. Sie sind für die Aufputzmontage (Montage über UP-Dose) oder Tischmontage mit Tischzubehör ZIT3030-0010 geeignet. -
Seite 7: Geräteübersicht
Geräteübersicht Abb. 1: Geräteübersicht Lautsprecher Türöffnertaste Ruf AUS-Taste Lautstärkeregler Anzeige Ruf AUS (LED rot) Steuertaste (ohne Komfortfunktion), Funktions- taste (mit Komfortfunktion) Ruf-/Sprechenanzeige (LED grün) Mikrofon Sprechentaste Höreranschlussschnur Lichttaste Hörer Anzeige- und Bedienelemente • Gesprächsannahme, Sprechen aktivieren, Sprechentaste / Wechselsprechen (Freisprecher) Hörer •... -
Seite 8: Technische Daten
• Steuerfunktion 8, ○ Steuertaste / Funk- aktivierbare Alternativbelegung: Internruf, Türöffnerautomatik, Rufumleitung tionstaste (nur bei ISx3130) • Ruftonauswahl Internruf • Licht schalten Lichttaste • Ruftonauswahl Etagenruf (von der Wohnungstür) • Tür öffnen • Lichtschaltfunktion auslösen (wenn Lichtschaltfunktion in der Außenstation Türöffnertaste aktiviert ist) •... -
Seite 9: Montage Und Installation
Montage und Installation Montageort • Die Innenstation ist so zu montieren, dass ein Mindestabstand zu Wänden oder anderen Hindernissen gewährleistet ist: – seitlich 5 cm und unterhalb 10 cm. • Achten Sie bei der Montage auf die Montagerichtung. Die Montagerichtung ist durch einen Pfeil und der Bezeichnung „TOP“... -
Seite 10: Leitungen Anschließen
Öffnen des Gerätes Entfernen Sie bei den Hörergeräten ISH3x30 zuerst den Hörer. ► Führen Sie einen kleinen Schraubendreher in die untere Entriegelungsöffnung mit leichtem Druck ein. ► Ziehen Sie die Oberschale an der Unterseite ab. ► Heben Sie die Oberschale aus den beiden oberen Rastwin- keln heraus. -
Seite 11: Schaltungsbeispiel
Schaltungsbeispiel Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Inbetriebnahme ► Installieren Sie die Geräte der Anlage vollständig. ► Prüfen Sie alle Adern gegeneinander auf Kurzschluss. Besteht ein Kurzschluss zwischen zwei von drei Adern (a, b oder P), schaltet das Versor- gungs- und Steuergerät keine TCS:BUS-Spannung auf. -
Seite 12: Einstellungen
Einstellungen Voreingestellte Zeiten Sprechzeit 2 min Blinkdauer der grünen LED, wenn Sprachkanal 3 x Blinken belegt nach Aufbau der Sprechverbindung Internbereitschaftszeit, wenn Gerät ruft oder geru- ca. 30 s fen wird 2-Draht/3-Drahtbetrieb ISW3x30-0140 Die Steckbrücke J1 ist im Lieferzustand für den 2-Drahtbetrieb eingerichtet (1). -
Seite 13: Lautstärken Einstellen
Internrufton wählen Die Steuertaste so oft drücken, bis der gewünschte Rufton er- tönt. Der zuletzt gewählte Rufton wird gespeichert. Ruf AUS-Taste kurz drücken. Oder wird für ca. 8 s keine Taste mehr betätigt, beendet das Gerät die Ruftonauswahl au- tomatisch. Beide LEDs gehen aus und ein Quittungssignal ertönt, die Ruftonauswahl ist deaktiviert. -
Seite 14: Programmieren Mit Dem Servicegerät Tcsk
• Programmieren einer Klingeltaste bedeutet, der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet und im EEPROM der Außenstation gespeichert. • Stellen Sie sicher, dass die neue Innenstation am TCS:BUS angeschlossen ist und die Netzspannung eingeschaltet ist (die Betriebs-LED am Versorgungs- und Steuergerät leuchtet) und dass während der Programmierung der Zugang zur Wohnung gewährleistet ist. - Seite 15 Voraussetzungen für die Programmierung: ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuch- tet. • Bei gesetzter Programmiersperre können Sie keine Klingeltasten programmieren. • Zum Aufheben der Programmiersperre benötigen Sie das Servicegerät TCSK oder die Konfigurationssoftware configo™.
- Seite 16 3b Klingeltaste programmieren mittels Etagentaster Drücken Sie 2x innerhalb von 3 s hinter- Drücken Sie kurz die zu Ein Rufton an der Außenstation und einander den Etagentaster. programmierende Klingel- ein Rufton an der Innenstation ertönt. Jeweils 1 Rufton ertönt. taste. 4a Eine 2.
-
Seite 17: Reinigung
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. -
Seite 18: Ersatzteile, Zubehör
FFL2100-0 Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188. Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10 FAX: 03933 8799-11 www.tcsag.de Technische Änderungen vorbehalten. TCS Hotline Deutschland Ausgabe: 06/2020 Tel.: 04194 9881-188 FAX: 04194 988-189 Mail: hotline@tcsag.de...
